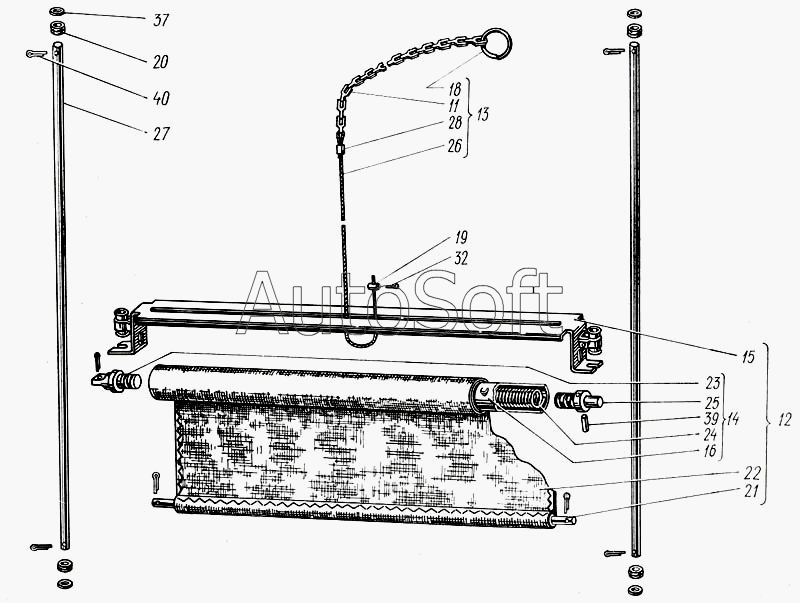

Каталог запасных частей к технике: ХТЗ Т-150. Радиатор масляный. Шторка радиатора
23
39
37
32
28
27
26
25
24
22
21
16
15
14
13
12
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.08.001А | 1***А | Радиатор масляный двухрядный со шторкой | |
| 11 | 1***8 | Цепочка | |
| 12 | 1***2 | Шторка радиатора в сборе | |
| 13 | 1***3 | Цепочка управления шторкой радиатора в сборе | |
| 14 | 1***6 | Ролик в сборе | |
| 15 | 1***5 | Рамка в сборе | |
| 16 | 1***9 | Ролик с заглушкой в сборе | |
| 21 | 1***5 | Ось полотна | |
| 22 | 1***7 | Полотно шторки радиатора | |
| 23 | 1***3 | Ось ролика левая | |
| 24 | 1***4 | Пружина шторки | |
| 25 | 1***7 | Ось ролика правая | |
| 26 | 1***9 | Канат | |
| 27 | 1***8 | Стержень направляющий | |
| 28 | 1***8 | Втулка | |
| 32 | В***0 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 | |
| 37 | Ш***8 | Шайба 8.04.0115 ГОСТ 11371-78 | |
| 39 | Ш***0 | Штифт 3h 11х32 ГОСТ 3128-70 |
