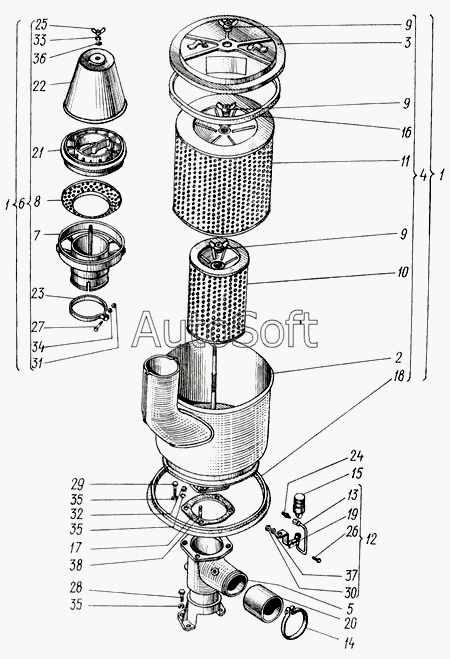

Каталог запасных частей к технике: ХТЗ Т-150. Воздухоочиститель
1
1
2
3
4
5
6
7
7
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
35
35
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Воздухоочиститель | |
| 2 | 6***0 | Корпус | |
| 3 | 6***0 | Крышка | |
| 4 | 6***0 | Воздухоочиститель, вторая ступень | |
| 5 | 6***0 | Кронштейн | |
| 6 | 6***0 | Моноциклон | |
| 7 | 6***0 | Патрубок | |
| 8 | 6***0 | Сетка | |
| 9 | 6***0 | Зажни | |
| 10 | 6***0 | Фильтр патрон | |
| 11 | 6***0 | Фильтр патрон | |
| 12 | 6***0 | Кронштейн | |
| 13 | 6***0 | Трубопровод | |
| 14 | А***0 | Хомут стяжной | |
| 15 | И***3 | Индикатор ИЗВ-700 ТУ 2502.1749-73 | |
| 16 | 6***0 | Кольцо уплотнительное | |
| 17 | 6***0 | Прокладка | |
| 18 | 6***0 | Кольцо уплотнительное | |
| 19 | 6***0 | Кронштейн | |
| 20 | 6***0 | Шланг соединительный | |
| 21 | 6***0 | Завихритель | |
| 22 | 6***0 | Колпак | |
| 23 | 6***0 | Хомут | |
| 24 | 6***0 | Штуцер | |
| 25 | 1***6 | Гайка | |
| 26 | Б***0 | Болт М8-6gх12.88.35.016 ГОСТ 7796-70 | |
| 27 | Б***0 | Болт М10-6gх45.56.016 ГОСТ 7796-70 | |
| 28 | Б***0 | Болт М12-6gх30.56.016 ГОСТ 7796-70 | |
| 29 | Б***0 | Болт М12-6gх35.56.016 ГОСТ 7796-70 | |
| 30 | Г***0 | Гайка М8-6Н.6.016 ГОСТ 2524-70 | |
| 31 | Г***0 | Гайка М10-6Н.6.016 ГОСТ 2524-70 | |
| 32 | Г***0 | Гайка М12-6Н.6.016 ГОСТ 2524-70 | |
| 33 | Ш***0 | Шайба 6.65Г.05 ГОСТ 6402-70 | |
| 34 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 35 | Ш***0 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 35 | Ш***6 | Шпилька М12(То2/6g)х30.56.016 ГОСТ 22034-76 | |
| 36 | Ш***8 | Шайба 6х1,2.04.05 ГОСТ 11371-78 | |
| 37 | Ш***8 | Шайба 8х1,5.04.05 ГОСТ 10450-78 |
