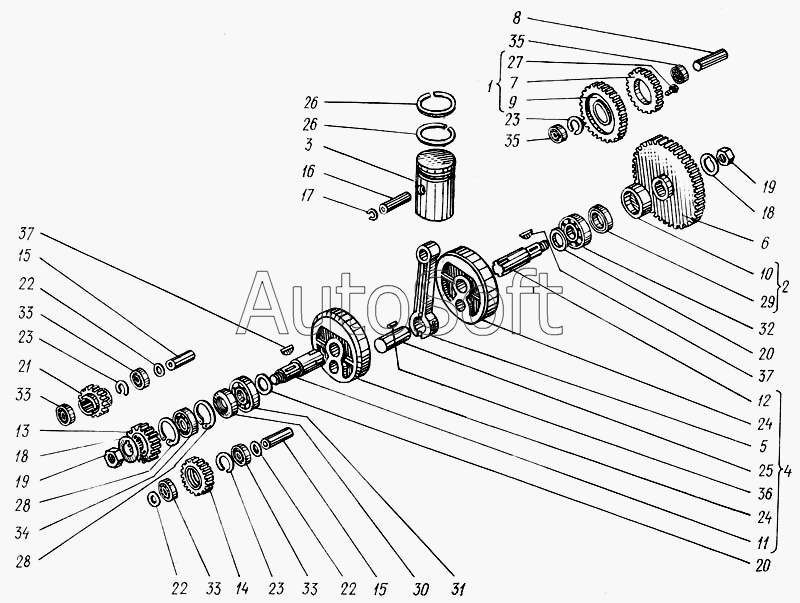

Каталог запасных частей к технике: ХТЗ Т-150. Кривошипно-шатунный механизм
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
18
19
19
20
20
21
22
22
22
23
23
23
24
24
25
26
26
27
28
28
29
30
31
32
33
33
33
33
34
35
35
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Шестерня промежуточная | |
| 2 | 7***А | Уплотнение | |
| 3 | Д***Б | Поршень | |
| 4 | Д***Б | Коленчатый вал | |
| 5 | Д***В | Шатун | |
| 6 | 3***1 | Маховик | |
| 7 | 3***1 | Венец | |
| 8 | 3***0 | Палец промежуточной шестерни | |
| 9 | 3***1 | Колесо зубчатое | |
| 10 | 7***5 | Втулка сальника | |
| 11 | Д***Б | Полуось передняя | |
| 12 | Д***В | Полуось задняя | |
| 13 | Д***В | Шестерня коленчатого вала | |
| 14 | Д***Б | Шестерня промежуточная | |
| 15 | Д***А | Палец промежуточной шестерни | |
| 16 | Д***А | Палец поршня | |
| 17 | Д***8 | Кольцо стопорное | |
| 18 | Д***Б | Шайба замковая | |
| 19 | Д***А | Гайка маховика | |
| 20 | Д***А | Шайба дистанционная | |
| 21 | Д***А | Шестерня привода магнето | |
| 22 | Д***7 | Шайба | |
| 23 | Д***8 | Кольцо | |
| 24 | Д***Г | Щека | |
| 25 | Д***Г | Палец кривошипа | |
| 26 | Д***А | Кольцо поршневое хромированное | |
| 27 | В***5 | Винт М6-6gх8.66.016 ГОСТ 1477-75 | |
| 28 | К***8 | Кольцо Б52 ГОСТ 13943-68 | |
| 29 | М***9 | Манжета 1,2-30х52-1 ГОСТ 8752-79 | |
| 30 | М***9 | Манжета 2,2-30х52-1 ГОСТ 8752-79 | |
| 31 | П***5 | Подшипник 2206КМ ГОСТ 8328-75 | |
| 32 | П***5 | Подшипник 102206М ГОСТ 8328-75 | |
| 33 | П***5 | Подшипник 202 ГОСТ 8338-75 | |
| 34 | П***5 | Подшипник 205 ГОСТ 8338-75 | |
| 35 | П***5 | Подшипник 180502К1С9 ГОСТ 8882-75 | |
| 36 | Д***9 | Ролик подшипника шатуна | |
| 37 | Ш***0 | Шпонка 5х9 ГОСТ 24071-80 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
