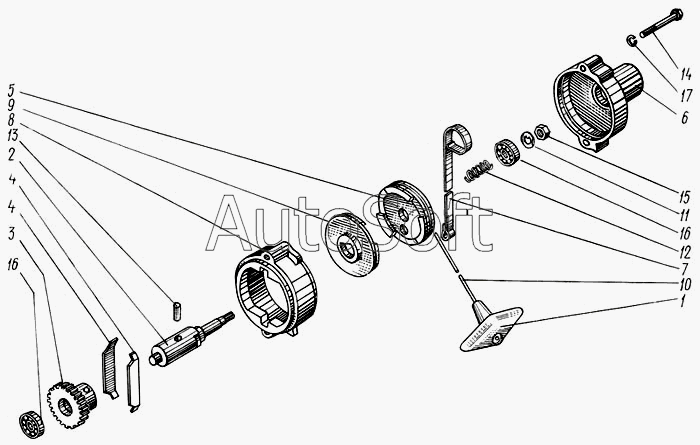

Каталог запасных частей к технике: ХТЗ Т-150. Пусковой механизм
9
17
16
16
15
14
13
12
11
10
8
7
6
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 350.03.010.11 | 3***1 | Пусковой механизм | |
| 1 | 3***0 | Рукоятка | |
| 2 | 3***0 | Вал | |
| 3 | 3***0 | Шестерня | |
| 4 | 3***0 | Пружина тормозная | |
| 5 | 3***0 | Барабан | |
| 6 | 3***0 | Крышка или 350.03.005.21 | |
| 7 | 3***0 | Пружина | |
| 8 | 3***0 | Корпус или 350.03.007.21 | |
| 9 | 3***0 | Диск | |
| 10 | 3***0 | Трос | |
| 11 | 3***0 | Шайба замковая | |
| 12 | 1***А | Пружина демпфера | |
| 13 | Д***2 | Палец | |
| 14 | Б***0 | Болт М8-6gх70.56.016 ГОСТ 7796-70 | |
| 15 | Г***0 | Гайка М10-6Н.6.016 ГОСТ 5915-70 | |
| 16 | П***1 | Подшипник 60201 ГОСТ 7242-81 | |
| 17 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 |
