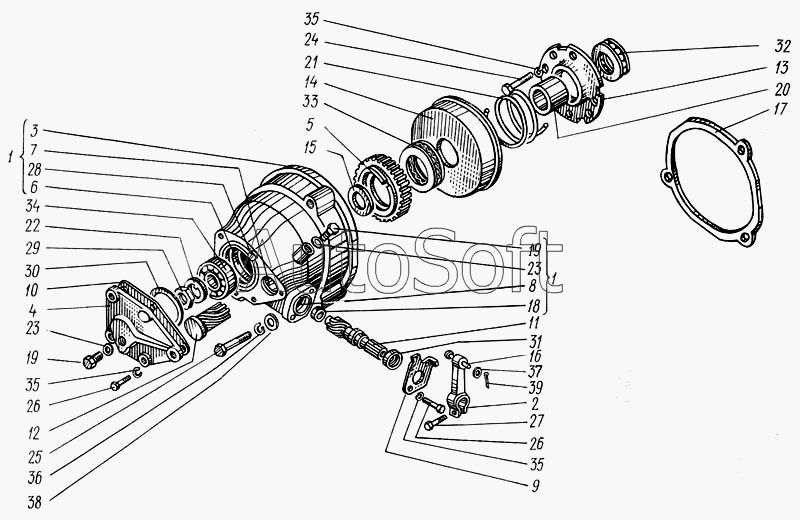

Каталог запасных частей к технике: ХТЗ Т-150. Редуктор пускового двигателя (корпус)
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
21
22
23
23
23
24
25
26
26
27
28
29
30
31
32
33
34
35
35
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 350.12.010.00 | 3***0 | Редуктор пускового двигателя | |
| 1 | 3***1 | Корпус редуктора | |
| 2 | 3***0 | Рычаг (47521133) | |
| 3 | 3***2 | Корпус | |
| 4 | 3***1 | Крышка | |
| 5 | 3***0 | Упор нажимной | |
| 6 | 3***0 | Упор неподвижный | |
| 7 | 3***0 | Втулка | |
| 8 | 3***0 | Втулка | |
| 9 | 3***1 | Крышка | |
| 10 | 3***1 | Прокладка | |
| 11 | 3***2 | Валик рукоятки | |
| 12 | 3***0 | Валик включения | |
| 13 | 1***1 | Ступица | |
| 14 | 1***2 | Диск нажимной | |
| 15 | 1***1 | Шайба упорная | |
| 16 | 5***5 | Палец | |
| 17 | 6***0 | Прокладка | |
| 18 | 6***0 | Втулка | |
| 19 | Н***9 | Пробка резьбовая | |
| 19 | Н***9 | Пробка резьбовая | |
| 20 | Р***2 | Втулка | |
| 21 | С***4 | Упор упругий нажимного диска | |
| 22 | С***6 | Шайба стопорная | |
| 23 | С***А | Прокладка | |
| 23 | С***А | Прокладка | |
| 24 | Б***0 | Болт М8-6gх45.56.05 ГОСТ 7795-70 | |
| 25 | Б***0 | Болт М12-6gх80.56.016 ГОСТ 7795-70 | |
| 26 | Б***0 | Болт М8-6gх20.88.35.016 ГОСТ 7796-70 | |
| 27 | Б***0 | Болт М10-6gх25.56.016 ГОСТ 7796-70 | |
| 28 | В***5 | Винт М8х12.056.35.016 ГОСТ 1477-75 | |
| 29 | Г***0 | Гайка М22х1,5-6Н.6.05 ГОСТ 2526-70 | |
| 30 | 1***1 | Кольцо Б62 ГОСТ 13943-68 | |
| 31 | М***9 | Манжета 1,2-25х42-1 ГОСТ 8752-79 | |
| 32 | П***5 | Подшипник 8106 ГОСТ 6874-75 | |
| 33 | П***5 | Подшипник 8109 ГОСТ 6874-75 | |
| 34 | П***5 | Подшипник 305 ГОСТ 8338-75 | |
| 35 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 36 | Ш***0 | Шайба 12 65Г 05 ГОСТ 6402-70 | |
| 37 | Ш***8 | Шайба 8х1,6.01.05 ГОСТ 10450-78 | |
| 38 | Ш***8 | Шайба 12х2.04.05 ГОСТ 11371-78 | |
| 39 | Ш***9 | Шплинт 3,2х20.005 ГОСТ 397-79 |
