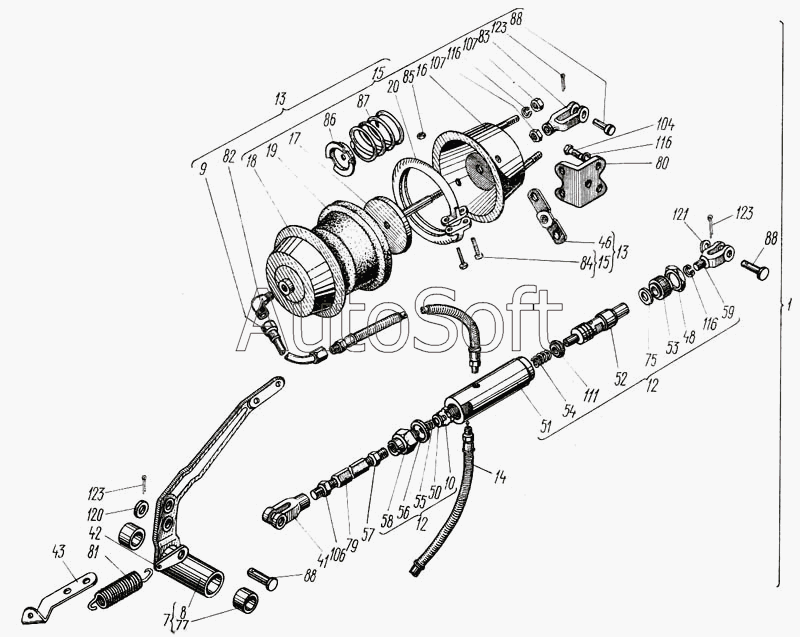

Каталог запасных частей к технике: ХТЗ Т-150. Муфта главного сцепления
1
7
8
9
10
12
12
13
13
14
15
15
16
17
18
19
20
41
42
43
46
48
50
51
52
53
54
55
56
57
58
59
75
77
79
80
81
82
83
84
85
86
87
88
88
88
104
106
107
107
111
116
116
116
116
116
120
123
123
123
123
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.21.011-3 | 1***3 | Муфта главного сцепления | |
| 1 | 1***5 | Управление муфтой главного сцепления | |
| 7 | 1***6 | Рычаг педали | |
| 8 | 1***6 | Рычаг педали | |
| 9 | 1***5 | Трубка пневмокамеры | |
| 10 | 1***1 | Клапан | |
| 12 | 1***1 | Сервомеханизм в сборе | |
| 13 | 1***2 | Пневмокамера с пластиной | |
| 14 | 2***1 | Шланг к передним тормозным камерам гибкий в сборе | |
| 15 | 5***1 | Камера тормозная | |
| 16 | 5***0 | Корпус передней тормозной камеры | |
| 17 | 5***А | Шток передней тормозной камеры в сборе | |
| 18 | 5***0 | Крышка передней тормозной камеры в сборе | |
| 19 | 5***0 | Диафрагма передней тормозной камеры | |
| 20 | 5***8 | Хомутик передней тормозной камеры в сборе | |
| 41 | 1***2 | Вилка | |
| 42 | 1***4 | Зацеп пружины | |
| 43 | 1***5 | Зацеп пружины | |
| 46 | 1***6 | Пластина | |
| 48 | 5***1 | Гайка штуцера | |
| 50 | 7***7 | Шайба | |
| 51 | 1***1 | Корпус сервомеханизма | |
| 52 | 1***1 | Плунжер | |
| 53 | 1***1 | Гайка | |
| 54 | 1***2 | Пружина | |
| 55 | 1***1 | Пружина | |
| 56 | 1***1 | Прокладка | |
| 57 | 1***1 | Гайка ГОСТ 5929-62 | |
| 58 | 1***6 | Гайка переходная | |
| 59 | 1***А | Вилка | |
| 75 | 1***9 | Кольцо | |
| 77 | 1***1 | Втулка | |
| 79 | 1***1 | Тяга сервомеханизма | |
| 80 | 1***А | Кронштейн | |
| 81 | 1***2 | Пружина | |
| 82 | 1***1 | Угольник конечный | |
| 83 | 2***Б | Вилка тяги от педали тормоза к тормозному крану | |
| 84 | 5***4 | Болт | |
| 85 | 5***6 | Гайка М8 | |
| 86 | 5***0 | Стакан упорный | |
| 87 | 5***4 | Пружина передней тормозной камеры | |
| 88 | 2***2 | Палец 12х40 | |
| 104 | Б***0 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 | |
| 106 | Г***0 | Гайка М14.6.0112 ГОСТ 5915-70 | |
| 107 | Г***0 | Гайка М12х1,25-6Н.8.019 ГОСТ 5929-70 | |
| 111 | М***2 | Манжета 1-025-1 ГОСТ 6678-72 | |
| 116 | Ш***0 | Шайба 12 65Г 05 ГОСТ 6402-70 | |
| 116 | Ш***0 | Шайба 12 65Г 05 ГОСТ 6402-70 | |
| 116 | Ш***0 | Шайба 12 65Г 05 ГОСТ 6402-70 | |
| 120 | Ш***8 | Шайба 12.04.0112 ГОСТ 11371-78 | |
| 123 | Ш***9 | Шплинт 4х25 ГОСТ 397--79 | |
| 123 | Ш***9 | Шплинт 4х25 ГОСТ 397--79 |
