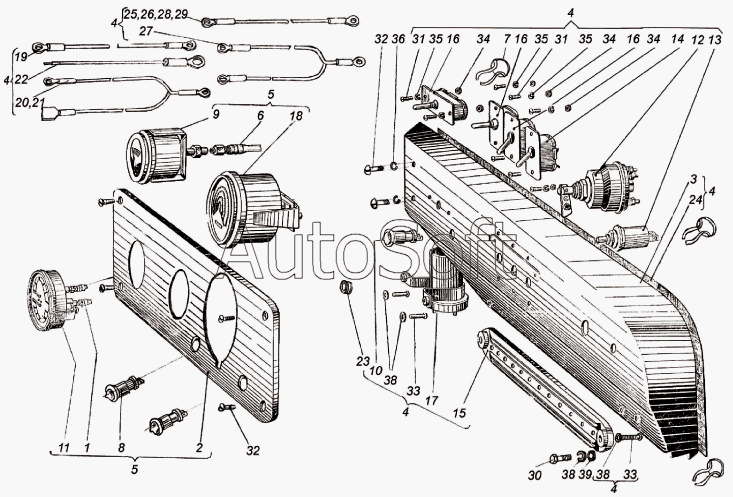

Каталог запасных частей к технике: ХТЗ Т-150К (2004) (2004). Электрооборудование и приборы
/75.gif)
1
2
3
4
4
4
4
4
4
5
5
6
6
6
7
10
11
12
13
14
14
15
16
16
16
16
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
33
34
34
34
35
35
35
36
38
38
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Трубка манометра воздуха в сборе | |
| 2 | 1***3 | Панель приборов в сборе | |
| 3 | 1***2 | Панель правая в сборе | |
| 4 | 1***3 | Панель | |
| 5 | 1***8 | Панель приборов | |
| 5 | 1***2 | Панель приборов | |
| 6 | 1***2 | Трубка манометра | |
| 7 | 7***9 | Скрепка | |
| 8 | 1***0 | Контрольная лампа | |
| 9 | 1***0 | Указатель давления масла | |
| 10 | 1***0 | Фонарь контрольной лампы | |
| 11 | 1***0 | Манометр | |
| 12 | В***0 | Выключатель свечей накаливания и стартера | |
| 13 | B***0 | Включатель | |
| 14 | 4***0 | Выключатель | |
| 14 | В***3 | Выключатель | |
| 15 | П***0 | Панель соединительная двенадцатиклеммная ПС12 | |
| 16 | 5***0 | Переключатель | |
| 16 | П***3 | Переключатель | |
| 17 | Р***0 | Прерыватель указателей поворота | |
| 18 | Т***К | Тахометр | |
| 18 | Т***Х | Тахометр | |
| 18 | Т***Я | Тахометр | |
| 19 | 1***4 | Провод | |
| 20 | 1***3 | Провод | |
| 21 | 1***3 | Провод | |
| 22 | 1***1 | Провод | |
| 23 | 1***3 | Втулка | |
| 24 | 1***7 | Экран | |
| 25 | 1***1 | Провод | |
| 26 | 1***2 | Провод | |
| 27 | 1***3 | Провод | |
| 28 | 1***1 | Провод | |
| 29 | 1***1 | Провод | |
| 30 | М***6 | Болт | |
| 31 | М***3 | Винт | |
| 32 | М***3 | Винт | |
| 33 | М***3 | Винт | |
| 34 | М***5 | Гайка | |
| 35 | 4***2 | Шайба | |
| 36 | 6***2 | Шайба | |
| 37 | 8***2 | Шайба | |
| 38 | 6***1 | Шайба | |
| 39 | 8***1 | Шайба |
