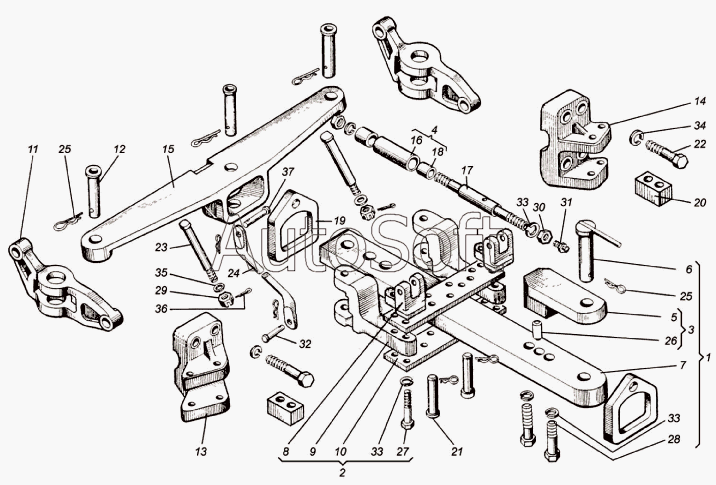

Каталог запасных частей к технике: ХТЗ Т-150К (2004) (2004). Устройство прицепное
/28.gif)
151.35.001-4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
33
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.35.001-4 | 1***4 | Устройство тягово-сцепное | |
| 1 | 1***1 | Маятник | |
| 2 | 1***2 | Опора | |
| 3 | 1***4 | Проушина | |
| 4 | 1***5 | Ролик | |
| 5 | 1***6 | Проушина | |
| 6 | 7***1 | Шкворень | |
| 7 | 1***2 | Маятник | |
| 8 | 1***4 | Вилка | |
| 9 | 1***1 | Опора | |
| 10 | 1***2 | Планка | |
| 11 | 1***7 | Стяжка | |
| 12 | 1***1 | Палец | |
| 13 | 1***9 | Бугель левый | |
| 14 | 1***0 | Бугель правый | |
| 15 | 1***2 | Траверса | |
| 16 | 1***3 | Ролик | |
| 17 | 1***4 | Ось | |
| 18 | 1***1 | Втулка | |
| 19 | 1***9 | Стремя | |
| 20 | 1***0 | Проставка | |
| 21 | 1***1 | Палец | |
| 22 | 1***4 | Болт | |
| 23 | 1***6 | Палец тяги соединительный | |
| 24 | 1***2 | Растяжка | |
| 25 | 1***1 | Шплинт | |
| 26 | А***6 | Установочный штифт задней балки | |
| 27 | 5***8 | Болт | |
| 28 | М***5 | Болт | |
| 29 | М***9 | Гайка | |
| 30 | М***7 | Гайка | |
| 31 | 2***3 | Масленка | |
| 32 | 6***0 | Ось | |
| 33 | 2***2 | Шайба | |
| 34 | 2***2 | Шайба | |
| 35 | 2***1 | Шайба | |
| 36 | 4***7 | Шплинт | |
| 37 | 6***0 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
