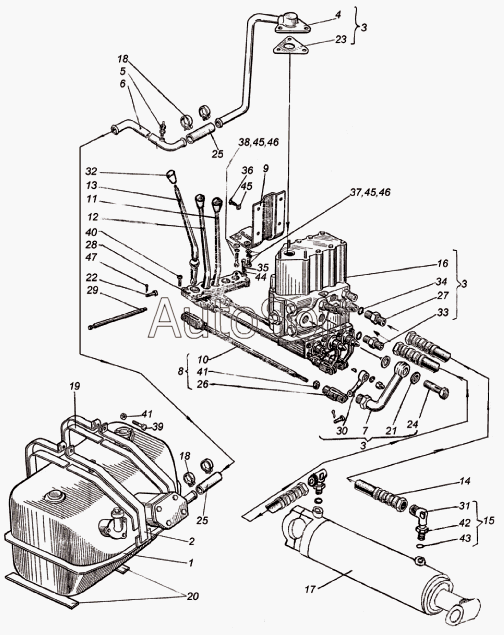

Каталог запасных частей к технике: ХТЗ Т-150К (2004) (2004). Гидросистема навесного устройства
/91.gif)
36
25
25
26
27
28
29
30
31
32
33
34
35
24
37
38
39
40
41
41
42
43
44
45
45
45
46
46
47
12
1
2
3
3
3
4
5
6
7
8
9
10
11
151.57.001-3
13
14
15
16
17
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.57.001-3 | 1***3 | Гидросистема навесного устройства | |
| 1 | 1***8 | Бак | |
| 2 | 1***3 | Лента | |
| 3 | 1***1 | Установка распределителя | |
| 4 | 1***3 | Труба | |
| 5 | 1***А | Индикатор | |
| 6 | 1***3 | Труба | |
| 7 | 1***4 | Труба | |
| 8 | 1***А | Тяга | |
| 9 | 1***А | Кронштейн распределителя | |
| 10 | 1***2 | Тяга | |
| 11 | 1***4 | Рычаг правый | |
| 12 | 1***5 | Рычаг средний | |
| 13 | 1***6 | Рычаг левый | |
| 14 | 1***6 | Рукав | |
| 15 | 1***5 | Угольник ввертной в сборе | |
| 16 | Р***Г | Распределитель | |
| 17 | У***5 | Гидроцилиндр | |
| 18 | Х***5 | Хомут | |
| 19 | 1***1 | Прокладка верхняя | |
| 20 | 1***6 | Прокладка | |
| 21 | 1***5 | Шайба | |
| 22 | 5***5 | Палец | |
| 23 | 5***2 | Прокладка | |
| 24 | 7***2 | Болт зажимной | |
| 25 | 1***8 | Шланг | |
| 26 | 1***8 | Вилка | |
| 27 | 1***1 | Штуцер удлиненный | |
| 28 | 1***1 | Корте | |
| 29 | 1***1 | Ось | |
| 30 | 1***5 | Рычаг | |
| 31 | 1***0 | Угольник | |
| 32 | А***0 | Рукоятка управления | |
| 33 | Н***5 | Штуцер | |
| 34 | Н***4 | Кольцо уплотнительное | |
| 35 | М***6 | Болт | |
| 36 | М***6 | Болт | |
| 37 | М***6 | Болт | |
| 38 | М***6 | Болт | |
| 39 | М***6 | Болт | |
| 40 | М***7 | Винт | |
| 41 | М***5 | Гайка | |
| 42 | М***5 | Гайка | |
| 43 | 0***3 | Кольцо | |
| 44 | 8***2 | Шайба | |
| 45 | 1***2 | Шайба | |
| 46 | 1***1 | Шайба | |
| 47 | 3***7 | Шплинт |
