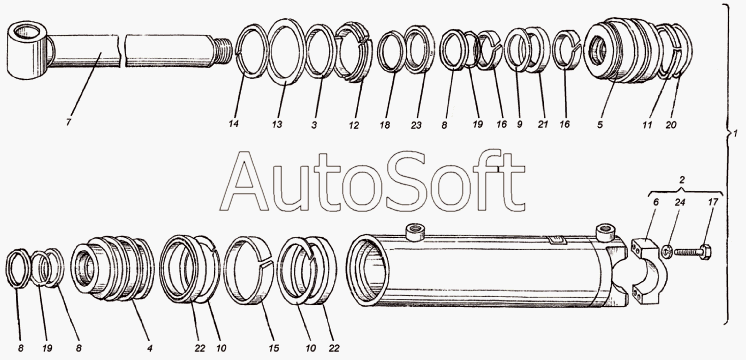

Каталог запасных частей к технике: ХТЗ Т-150К (2004) (2004). Гидросистема навесного устройства
/95.gif)
1
2
3
4
5
6
7
8
8
8
9
10
10
11
12
13
14
15
16
16
17
18
19
19
20
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | У***5 | Гидроцилиндр | |
| 2 | У***5 | Цилиндр | |
| 3 | У***5 | Кольцо | |
| 4 | У***5 | Поршень | |
| 5 | У***5 | Букса | |
| 6 | У***5 | Бугель | |
| 7 | У***5 | Шток | |
| 8 | Г***2 | Кольцо защитное | |
| 9 | Г***3 | Кольцо защитное | |
| 10 | Г***4 | Кольцо защитное | |
| 11 | Г***5 | Кольцо защитное | |
| 12 | Г***8 | Сектор | |
| 13 | Д***1 | Шайба | |
| 14 | Д***5 | Упор | |
| 15 | К***3 | Кольцо опорное | |
| 16 | К***2 | Кольцо опорное | |
| 17 | М***6 | Болт | |
| 18 | 3***1 | Грязесъёмник | |
| 19 | 0***3 | Кольцо | |
| 20 | 1***3 | Кольцо | |
| 21 | 1***6 | Манжета | |
| 22 | 1***6 | Манжета | |
| 23 | 6***1 | Скребок | |
| 24 | 1***2 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
