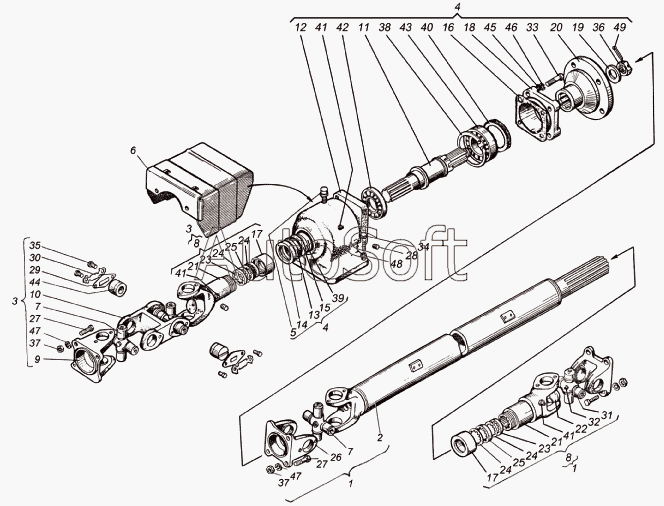

Каталог запасных частей к технике: ХТЗ Т-150К (2004) (2004). Вал отбора мощности
/61.gif)
151.41.001-2
1
1
2
3
3
4
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
21
22
23
23
24
24
24
24
25
25
26
27
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
41
41
42
43
44
45
46
47
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.41.001-2 | 1***2 | Вал отбора мощности с приводом в сборе | |
| 1 | 1***1 | Вал карданный в сборе | |
| 2 | 1***1 | Трубка в сборе | |
| 3 | 1***1 | Шарнир двойной в сборе | |
| 4 | 1***3 | Опора промежуточная в сборе | |
| 5 | 1***9 | Сапун в сборе | |
| 6 | 1***2 | Кожух ограждения в сборе | |
| 7 | 1***5 | Крестовина кардана в сборе | |
| 8 | 1***0 | Вилка скользящая в сборе | |
| 9 | 1***1 | Вилка | |
| 10 | 1***1 | Вилка двойного шарнира | |
| 11 | 1***6 | Вал опоры | |
| 12 | 1***В | Корпус опоры | |
| 13 | 1***1 | Сальник | |
| 14 | 1***2 | Корпус сальника | |
| 15 | 1***4 | Шайба сальника | |
| 16 | 1***1 | Прокладка | |
| 17 | 1***2 | Обойма | |
| 18 | 1***В | Корпус | |
| 19 | 1***4 | Шайба упорная | |
| 20 | 1***1 | Муфта фланца | |
| 21 | 1***2 | Вилка скользящая | |
| 22 | 1***8 | Заглушка | |
| 23 | 1***9 | Кольцо уплотнительное внутреннее | |
| 24 | 1***0 | Шайба | |
| 25 | 1***1 | Кольцо уплотнительное наружное | |
| 26 | 1***1 | Вилка | |
| 27 | 1***3 | Болт | |
| 28 | 1***9 | Колпачок масленки | |
| 29 | А***1 | Пластина опорная | |
| 30 | А***1 | Пластина стопорная | |
| 31 | А***1 | Крестовина кардана | |
| 32 | А***0 | Масленка | |
| 33 | М***6 | Болт | |
| 34 | М***6 | Болт | |
| 35 | М***6 | Болт | |
| 36 | М***3 | Гайка | |
| 37 | М***5 | Гайка | |
| 38 | 2***1 | Кольцо | |
| 39 | 1***2 | Манжета | |
| 40 | 1***2 | Манжета | |
| 41 | 1***3 | Масленка | |
| 42 | 2***8 | Подшипник | |
| 43 | 3***8 | Подшипник | |
| 44 | 8***0 | Подшипник специальный | |
| 45 | 1***1 | Шайба | |
| 46 | 1***2 | Шайба | |
| 47 | 1***2 | Шайба | |
| 48 | 1***2 | Шайба | |
| 49 | 4***7 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
