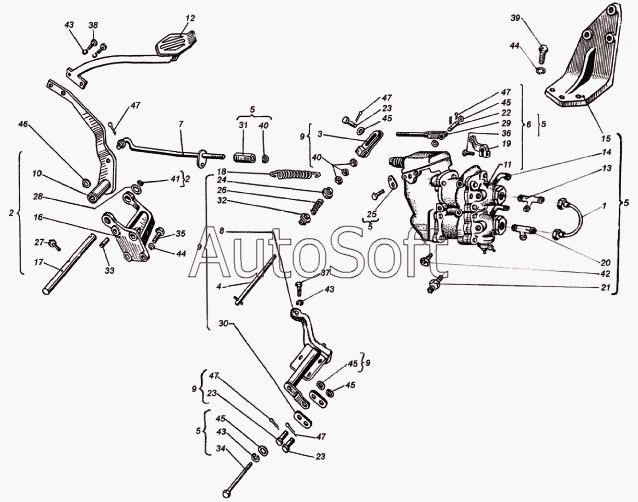

Каталог запасных частей к технике: ХТЗ Т-150К (2004) (2004). Пневмосистема
/101.gif)
36
25
26
27
28
29
30
31
32
33
34
35
24
37
38
39
40
40
41
42
43
43
43
44
44
45
45
45
45
45
46
47
47
47
47
47
13
2
2
3
4
5
5
5
5
5
6
7
8
9
9
9
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Труба | |
| 2 | 1***5 | Кронштейн | |
| 3 | 1***А | Вилка | |
| 4 | 1***3 | Стержень в сборе | |
| 5 | 1***4 | Кран тормозной | |
| 6 | 1***7 | Кран тормозной в сборе | |
| 7 | 1***4 | Тяга | |
| 8 | 1***2 | Привод | |
| 9 | 1***1 | Привод | |
| 10 | 1***А | Рычаг | |
| 11 | 1***Б | Кран тормозной в сборе | |
| 12 | 1***1 | Удлинитель рычага | |
| 13 | 1***2 | Тройник | |
| 14 | 1***1 | Угольник | |
| 15 | 1***5 | Кронштейн | |
| 16 | 1***4 | Кронштейн | |
| 17 | 1***4 | Валик | |
| 18 | 1***2 | Пружина | |
| 19 | 1***8 | Рычаг ручного привода тормозов прицепов | |
| 20 | 1***А | Тройник | |
| 21 | 1***6 | Ниппель | |
| 22 | 5***3 | Ось рычага фиксатора | |
| 23 | А***3 | Палец | |
| 24 | 8***0 | Кольцо | |
| 25 | 5***4 | Ушко пружины | |
| 26 | 1***9 | Пружина тормозка | |
| 27 | 1***1 | Болт | |
| 28 | 1***6 | Шайба | |
| 29 | 1***7 | Вилка регулировочная | |
| 30 | 1***1 | Серьга | |
| 31 | 1***2 | Тяга соединительная | |
| 32 | 1***6 | Шарнир | |
| 33 | А***0 | Установочный штифт | |
| 34 | М***5 | Болт | |
| 35 | М***5 | Болт | |
| 36 | М***6 | Болт | |
| 37 | М***6 | Болт | |
| 38 | М***6 | Болт | |
| 39 | М***6 | Болт | |
| 40 | М***5 | Гайка | |
| 41 | 1***0 | Кольцо | |
| 42 | "***" | Пробка | |
| 43 | 1***2 | Шайба | |
| 44 | 1***2 | Шайба | |
| 45 | 1***1 | Шайба | |
| 46 | 1***1 | Шайба | |
| 47 | 3***7 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
