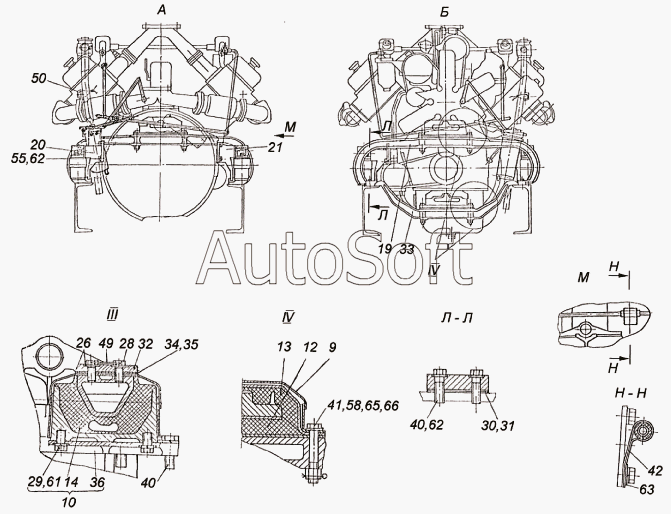

Каталог запасных частей к технике: ХТЗ Т-150К (2004) (2004). Установка двигателя
/6.gif)
172.00.001-1-01
9
10
12
13
14
19
20
21
26
28
29
30
31
32
33
34
35
36
40
40
41
42
49
50
55
58
61
62
62
63
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 172.00.001-1-01 | 1***1 | Дизель ЯМЗ-236Д | |
| 1 | 1***2 | Труба | |
| 2 | 1***1 | Труба | |
| 3 | 1***3 | Труба | |
| 4 | 1***5 | Труба | |
| 5 | 1***6 | Лоток | |
| 6 | 1***1 | Трубка манометра | |
| 7 | 1***1 | Трубка топливопровода в сборе | |
| 8 | 1***А | Кожух защитный | |
| 9 | 1***А | Колпак защитный в сборе | |
| 10 | 1***1 | Кронштейн опорный с подушками | |
| 11 | 1***1 | Трубка сливная задняя | |
| 12 | 1***3 | Подушка | |
| 13 | 1***4 | Скоба | |
| 14 | 1***5 | Подушка | |
| 15 | 2***Б | Фильтр грубой очистки | |
| 16 | 2***5 | Двигатель ЯМЗ-236Д | |
| 17 | Х***8 | Хомутик стяжной | |
| 18 | Х***5 | Хомут | |
| 19 | 1***1 | Опора передняя | |
| 20 | 1***1 | Кронштейн левый | |
| 21 | 1***1 | Кронштейн правый | |
| 22 | 1***1 | Кронштейн | |
| 23 | 1***1 | Рукав | |
| 24 | 1***2 | Труба | |
| 25 | 7***2 | Скоба | |
| 26 | 1***3 | Шайба штампованная | |
| 27 | 1***6 | Прокладка | |
| 28 | 7***7 | Болт | |
| 29 | 7***1 | Болт | |
| 30 | 1***1 | Подкладка | |
| 31 | 1***1 | Подкладка | |
| 32 | 1***5 | Опора | |
| 33 | 1***Б | Опора | |
| 34 | 1***9 | Прокладка регулировочная | |
| 35 | 1***1 | Прокладка | |
| 36 | 1***А | Кронштейн опорный | |
| 37 | 1***А | Трубка проставочная | |
| 38 | 1***7 | Шланг | |
| 39 | 1***0 | Штуцер | |
| 40 | 1***6 | Болт по ГОСТ 7796-62 | |
| 41 | 1***7 | Болт | |
| 42 | 1***1 | Скоба | |
| 43 | 1***1 | Прижим | |
| 44 | 1***0 | Кронштейн | |
| 45 | 1***1 | Угольник конечный | |
| 46 | 1***2 | Трубка | |
| 47 | А***3 | Болт | |
| 48 | Б***0 | Болт поворотного угольника | |
| 49 | П***0 | Проволока | |
| 50 | П***0 | Проволока | |
| 51 | Ш***0 | Шайба поворотного угольника | |
| 52 | М***6 | Болт | |
| 53 | М***6 | Болт | |
| 54 | М***6 | Болт | |
| 55 | М***6 | Болт | |
| 56 | М***5 | Гайка | |
| 57 | М***5 | Гайка | |
| 58 | М***8 | Гайка | |
| 59 | 8***2 | Шайба | |
| 60 | 1***2 | Шайба | |
| 61 | 1***2 | Шайба | |
| 62 | 1***2 | Шайба | |
| 63 | 8***1 | Шайба | |
| 64 | 1***1 | Шайба | |
| 65 | 1***1 | Шайба | |
| 66 | 3***7 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
