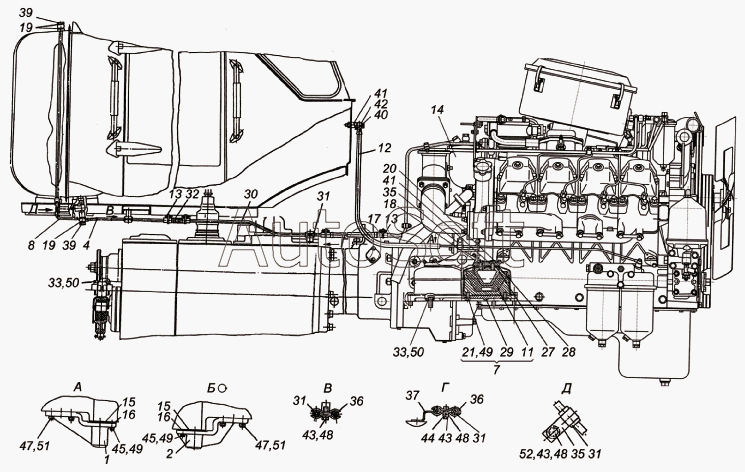

Каталог запасных частей к технике: ХТЗ Т-150К (2004) (2004). Установка двигателя
/8.gif)
173.00.001-03
1
2
4
7
8
11
12
13
13
14
15
15
16
16
17
18
19
19
20
21
27
28
29
30
31
31
31
31
32
33
33
35
35
36
36
37
39
39
40
41
41
42
43
43
43
44
45
45
47
47
48
48
48
49
49
49
50
50
51
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 173.00.001-03 | 1***3 | Установка агрегата силового КаМАЗ-740.02-180 | |
| 1 | 1***6 | Кронштейн правый | |
| 2 | 1***1 | Кронштейн левый | |
| 3 | 1***1 | Амортизатор | |
| 4 | 1***1 | Трубка топливопровода в сборе | |
| 5 | 1***А | Кожух защитный | |
| 6 | 1***А | Колпак защитный в сборе | |
| 7 | 1***1 | Кронштейн опорный с подушками | |
| 8 | 1***1 | Трубка сливная задняя | |
| 9 | 1***3 | Подушка | |
| 10 | 1***4 | Скоба | |
| 11 | 1***5 | Подушка | |
| 12 | 1***1 | Трубка манометра | |
| 13 | Х***8 | Хомутик стяжной | |
| 14 | 7***0 | Агрегат силовой КаМАЗ-740.02-180 | |
| 15 | 1***0 | Прокладка | |
| 16 | 1***1 | Прокладка | |
| 17 | 1***3 | Шланг | |
| 18 | 1***3 | Шайба штампованная | |
| 19 | 1***6 | Прокладка | |
| 20 | 7***7 | Болт | |
| 21 | 7***1 | Болт | |
| 22 | 1***1 | Подкладка | |
| 23 | 1***1 | Подкладка | |
| 24 | 1***9 | Болт | |
| 25 | 1***5 | Опора | |
| 26 | 1***Б | Опора | |
| 27 | 1***9 | Прокладка регулировочная | |
| 28 | 1***1 | Прокладка | |
| 29 | 1***А | Кронштейн опорный | |
| 30 | 1***5 | Трубка | |
| 31 | 1***А | Трубка проставочная | |
| 32 | 1***7 | Шланг | |
| 33 | 1***6 | Болт по ГОСТ 7796-62 | |
| 34 | 1***7 | Болт | |
| 35 | 1***1 | Скоба | |
| 36 | 1***1 | Прижим | |
| 37 | 1***0 | Кронштейн | |
| 38 | 1***1 | Кронштейн | |
| 39 | А***3 | Болт | |
| 40 | Б***0 | Болт поворотного угольника | |
| 41 | П***0 | Проволока | |
| 42 | Ш***0 | Шайба поворотного угольника | |
| 43 | М***6 | Болт | |
| 44 | М***5 | Гайка | |
| 45 | М***1 | Гайка | |
| 46 | М***8 | Гайка | |
| 47 | М***1 | Гайка | |
| 48 | 1***2 | Шайба | |
| 49 | 1***2 | Шайба | |
| 50 | 1***2 | Шайба | |
| 51 | 1***2 | Шайба | |
| 52 | 1***1 | Шайба | |
| 53 | 1***1 | Шайба | |
| 54 | 3***7 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
