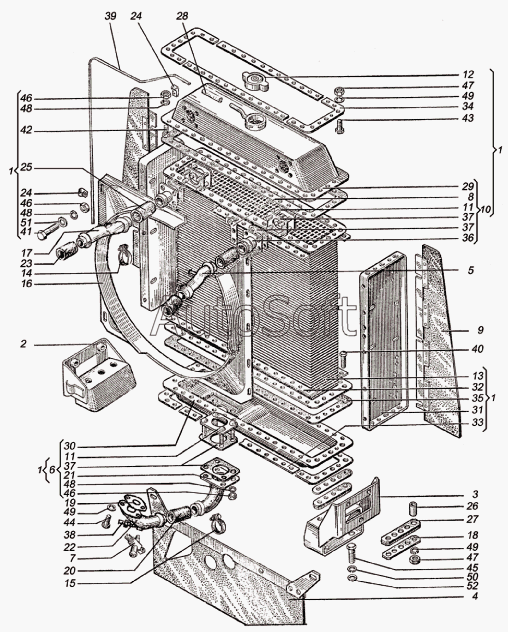

Каталог запасных частей к технике: ХТЗ Т-150К (2004) (2004). Система охлаждения двигателя
/17.gif)
40
27
28
29
30
31
32
33
34
35
36
37
37
37
38
39
26
41
42
43
44
45
46
46
46
47
47
48
48
48
49
49
49
50
51
52
13
1
1
1
1
2
3
4
5
6
7
8
9
10
11
11
12
172.13.001-1
14
15
16
17
18
19
20
21
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 172.13.001-1 | 1***1 | Система охлаждения двигателя | |
| 1 | 1***1 | Радиатор | |
| 2 | 1***2 | Кронштейн левый | |
| 3 | 1***2 | Кронштейн правый | |
| 4 | 1***1 | Перегородка | |
| 5 | 1***5 | Труба | |
| 6 | 1***1 | Бак | |
| 7 | 0***0 | Кран 01-176 | |
| 8 | 1***2 | Кронштейн тросика в сборе | |
| 9 | 1***2 | Перегородка | |
| 10 | 1***6 | Бак | |
| 11 | 1***1 | Фланец | |
| 12 | 1***3 | Пробка | |
| 13 | 1***5 | Сердцевина | |
| 14 | Х***2 | Хомут | |
| 15 | Х***3 | Хомут | |
| 16 | 1***6 | Кожух | |
| 17 | 1***2 | Труба | |
| 18 | 1***4 | Пластина | |
| 19 | 1***1 | Прокладка | |
| 20 | 1***1 | Шланг | |
| 21 | 1***5 | Патрубок | |
| 22 | 1***6 | Патрубок | |
| 23 | 1***8 | Шланг | |
| 24 | 1***4 | Скоба | |
| 25 | 1***А | Шланг | |
| 26 | 1***6 | Втулка распорная | |
| 27 | 1***8 | Подушка радиатора | |
| 28 | 1***1 | Шланг | |
| 29 | 1***0 | Бак | |
| 30 | 1***1 | Бак | |
| 31 | 1***2 | Стойка | |
| 32 | 1***3 | Накладка | |
| 33 | 1***4 | Накладка | |
| 34 | 1***5 | Накладка | |
| 35 | 1***6 | Прокладка | |
| 36 | 1***А | Патрубок | |
| 37 | 1***5 | Прокладка | |
| 38 | 1***8 | Штуцер | |
| 39 | 1***4 | Трубка | |
| 40 | М***5 | Болт | |
| 41 | М***6 | Болт | |
| 42 | М***6 | Болт | |
| 43 | М***6 | Болт | |
| 44 | М***6 | Болт | |
| 45 | М***6 | Болт | |
| 46 | М***5 | Гайка | |
| 47 | М***5 | Гайка | |
| 48 | 8***2 | Шайба | |
| 49 | 1***2 | Шайба | |
| 50 | 1***2 | Шайба | |
| 51 | 8***1 | Шайба | |
| 52 | 1***1 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
