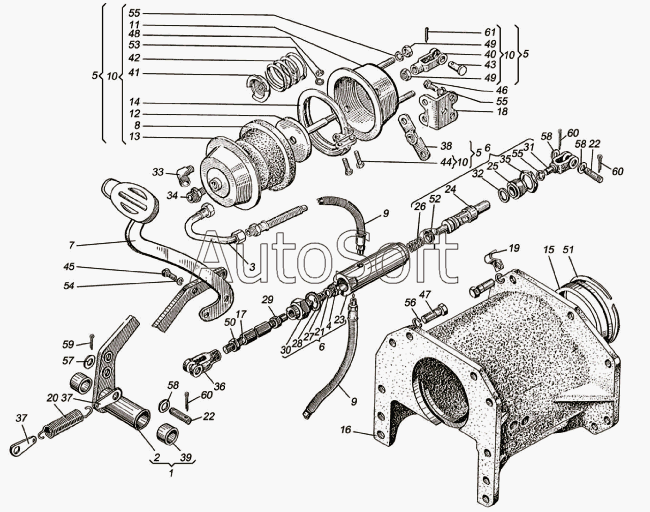

Каталог запасных частей к технике: ХТЗ Т-150К (2004) (2004). Управление муфтой главного сцепления. Муфта главного сцепления
/22.gif)
36
43
42
41
40
39
38
37
37
37
44
35
34
33
32
31
30
29
28
53
61
60
60
60
59
58
58
58
57
56
55
55
55
54
27
52
51
50
49
49
48
47
46
45
5
5
5
12
11
10
10
10
9
9
8
7
6
6
12
4
3
3
2
2
1
1
173.21.012-1
18
26
25
24
23
22
22
21
20
19
151.21.012-3
18
17
17
16
15
14
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.21.012-3 | 1***3 | Управление муфтой главного сцепления | |
| 173.21.012-1 | 1***1 | Управление муфтой главного сцепления | |
| 1 | 1***А | Рычаг педали | |
| 1 | 1***9 | Рычаг педали | |
| 2 | 1***А | Рычаг педали | |
| 2 | 1***0 | Рычаг педали | |
| 3 | 1***5 | Трубка пневмокамеры | |
| 3 | 1***2 | Трубка пневмокамеры | |
| 4 | 1***Б | Клапан | |
| 5 | 1***2 | Пневмокамера с пластиной | |
| 6 | 1***1 | Сервомеханизм в сборе | |
| 7 | 1***3 | Удлинитель рычага | |
| 8 | 1***0 | Диафрагма | |
| 9 | 2***1 | Шланг к передним тормозным камерам гибкий в сборе | |
| 10 | 1***1 | Пневмокамера | |
| 10 | 5***1 | Камера тормозная | |
| 11 | 5***0 | Корпус передней тормозной камеры | |
| 12 | 1***2 | Шток | |
| 12 | 5***А | Шток передней тормозной камеры в сборе | |
| 13 | 5***0 | Крышка передней тормозной камеры в сборе | |
| 14 | 5***8 | Хомутик передней тормозной камеры в сборе | |
| 15 | 1***2 | Стакан | |
| 16 | 1***А | Корпус проставочный | |
| 17 | 1***1 | Тяга сервомеханизма | |
| 17 | 1***1 | Тяга сервомеханизма | |
| 18 | 1***А | Кронштейн | |
| 18 | 1***1 | Кронштейн | |
| 19 | 1***1 | Скоба | |
| 20 | 1***2 | Пружина | |
| 21 | 7***7 | Шайба | |
| 22 | 5***0 | Палец | |
| 23 | 1***1 | Корпус сервомеханизма | |
| 24 | 1***1 | Плунжер | |
| 25 | 1***1 | Гайка | |
| 26 | 1***2 | Пружина | |
| 27 | 1***1 | Пружина | |
| 28 | 1***1 | Прокладка | |
| 29 | 1***1 | Гайка ГОСТ 5929-62 | |
| 30 | 1***6 | Гайка переходная | |
| 31 | 1***А | Вилка | |
| 32 | 1***9 | Кольцо | |
| 33 | 1***1 | Угольник конечный | |
| 34 | 1***4 | Ниппель конечный | |
| 35 | 1***6 | Гайка | |
| 36 | 1***2 | Вилка | |
| 37 | 1***1 | Зацеп | |
| 37 | 1***А | Зацеп | |
| 38 | 1***6 | Пластина | |
| 39 | 1***1 | Втулка | |
| 40 | 2***Б | Вилка тяги от педали тормоза к тормозному крану | |
| 41 | 5***0 | Стакан упорный | |
| 42 | 5***4 | Пружина передней тормозной камеры | |
| 43 | 2***2 | Палец 12х40 | |
| 44 | М***5 | Болт | |
| 45 | М***6 | Болт | |
| 46 | М***6 | Болт | |
| 47 | М***6 | Болт | |
| 48 | М***5 | Гайка | |
| 49 | М***9 | Гайка | |
| 50 | М***5 | Гайка | |
| 51 | 1***0 | Кольцо | |
| 52 | 1***8 | Манжета | |
| 53 | 8***2 | Шайба | |
| 54 | 1***2 | Шайба | |
| 55 | 1***2 | Шайба | |
| 56 | 1***2 | Шайба | |
| 57 | 1***1 | Шайба | |
| 58 | 1***1 | Шайба | |
| 59 | 2***7 | Шплинт | |
| 60 | 3***7 | Шплинт | |
| 61 | 4***7 | Шплинт |
