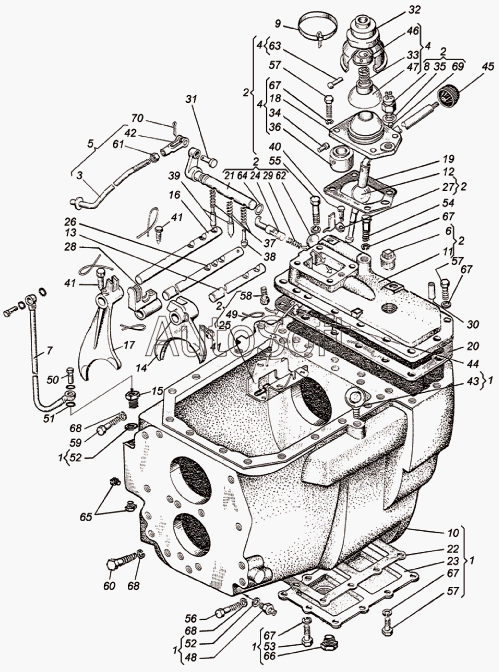

Каталог запасных частей к технике: ХТЗ Т-150К (2004) (2004). Коробка передач
/33.gif)
44
52
52
51
50
49
48
47
46
45
53
43
42
41
41
41
40
39
38
37
36
62
70
69
68
68
68
67
67
67
67
67
66
65
64
63
35
61
60
59
58
57
57
57
56
55
54
9
17
16
15
14
13
12
11
10
18
8
7
6
5
4
4
4
3
2
2
2
2
2
2
1
1
1
1
1
26
34
33
32
31
30
29
28
27
151.37.001-8
25
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.37.001-8 | 1***8 | Коробка передач | |
| 1 | 1***8 | Коробка передач | |
| 2 | 1***4 | Крышка | |
| 3 | 1***1 | Тяга блокировки в сборе | |
| 4 | 1***1 | Колонка | |
| 5 | 1***6 | Тяга | |
| 6 | 7***8 | Пробка в сборе | |
| 7 | 1***2 | Трубка | |
| 8 | В***) | Выключатель | |
| 9 | Х***5 | Хомутик | |
| 10 | 1***2 | Корпус | |
| 11 | 1***1 | Крышка ходоуменьшителя | |
| 12 | 1***А | Рычаг | |
| 13 | 1***2 | Валик | |
| 14 | 1***2 | Вилка | |
| 15 | 1***1 | Болт | |
| 16 | 1***3 | Валик | |
| 17 | 1***2 | Вилка | |
| 18 | 1***1 | Колонка малая | |
| 19 | 1***1 | Прокладка | |
| 20 | 1***8 | Прокладка | |
| 21 | 1***8 | Валик блокировки | |
| 22 | 1***2 | Прокладка | |
| 23 | 1***3 | Прокладка | |
| 24 | 1***3 | Ограничитель | |
| 25 | 1***2 | Кулиса | |
| 26 | 1***3 | Валик | |
| 27 | 1***0 | Указатель | |
| 28 | 1***2 | Поводок | |
| 29 | 5***0 | Пружина застежки | |
| 30 | 7***3 | Штифт | |
| 31 | 5***5 | Палец | |
| 32 | 5***9 | Чехол | |
| 33 | 5***6 | Пружина | |
| 34 | 7***0 | Штифт | |
| 35 | 7***6 | Прокладка регулировочная | |
| 36 | 7***5 | Вставка | |
| 37 | 1***3 | Пружина фиксатора | |
| 38 | 1***4 | Фиксатор | |
| 39 | 1***9 | Фиксатор длинный | |
| 40 | 1***0 | Винт установочный | |
| 41 | 1***9 | Болт стопорный | |
| 42 | 1***8 | Вилка | |
| 43 | 1***4 | Рым-болт М16 ГОСТ 4751-67 | |
| 44 | А***2 | Штифт | |
| 45 | А***А | Рукоятка | |
| 46 | А***0 | Упорная втулка | |
| 47 | А***3 | Колпачок | |
| 48 | Н***5 | Штуцер | |
| 49 | П***0 | Проволока | |
| 50 | Б***0 | Болт | |
| 51 | Ш***0 | Шайба поворотного угольника | |
| 52 | Ш***0 | Шайба поворотного угольника | |
| 53 | М***5 | Болт | |
| 54 | М***5 | Болт | |
| 55 | М***5 | Болт | |
| 56 | М***5 | Болт | |
| 57 | М***6 | Болт | |
| 58 | 3***6 | Болт | |
| 59 | М***6 | Болт | |
| 60 | М***6 | Болт | |
| 61 | М***5 | Гайка | |
| 62 | 2***1 | Заглушка | |
| 63 | 6***9 | Заклепка | |
| 64 | Н***3 | Кольцо | |
| 65 | "***" | Пробка | |
| 66 | "***" | Пробка | |
| 67 | 1***2 | Шайба | |
| 68 | 1***2 | Шайба | |
| 69 | Б***2 | Шарик | |
| 70 | 2***7 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
