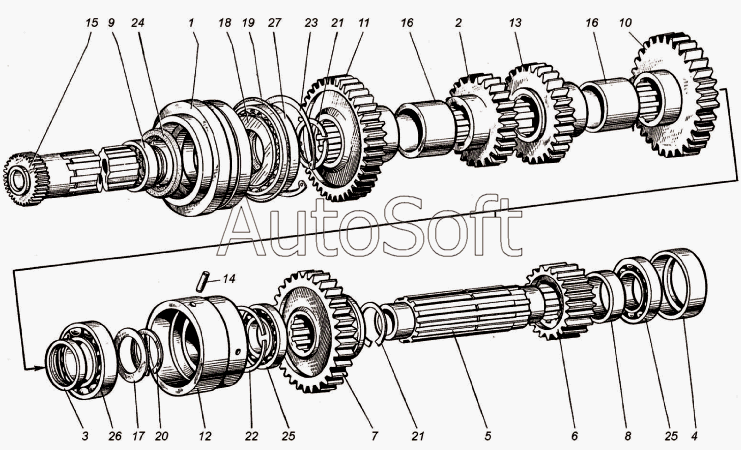

Каталог запасных частей к технике: ХТЗ Т-150К (2004) (2004). Коробка передач
/34.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
21
22
23
24
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***Б | Стакан | |
| 2 | 1***1 | Шестерня ведущая | |
| 3 | 1***A | Шайба | |
| 4 | 1***6 | Стакан | |
| 5 | 1***7 | Вал | |
| 6 | 1***8 | Шестерня | |
| 7 | 1***2 | Шестерня | |
| 8 | 1***0 | Втулка | |
| 9 | 1***6 | Втулка | |
| 10 | 1***3 | Шестерня ведущая второй передачи | |
| 11 | 1***5 | Шестерня ведущая четвертой передачи | |
| 12 | 1***1 | Стакан | |
| 13 | 1***2 | Шестерня ведущая первой передачи | |
| 14 | 1***5 | Штифт | |
| 15 | 1***4 | Вал первичный | |
| 16 | 1***3 | Втулка распорная | |
| 17 | 1***1 | Кольцо | |
| 18 | 1***8 | Шайба | |
| 19 | 1***6 | Кольцо | |
| 20 | 2***0 | Кольцо | |
| 21 | 2***0 | Кольцо | |
| 22 | 2***1 | Кольцо | |
| 23 | C***3 | Кольцо | |
| 24 | 1***2 | Манжета | |
| 25 | 3***8 | Подшипник | |
| 26 | 3***8 | Подшипник | |
| 27 | 3***8 | Подшипник |
