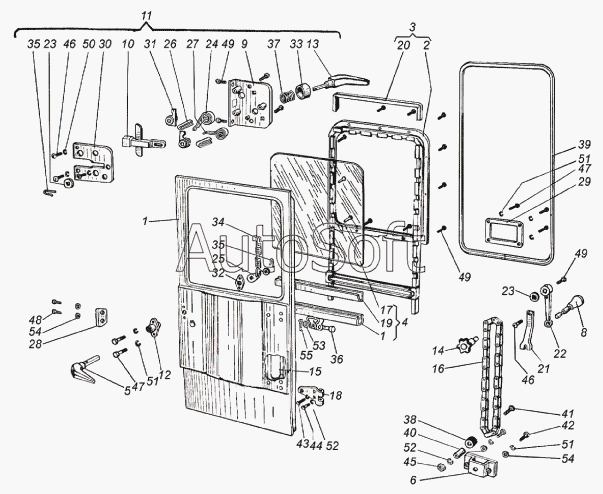

Каталог запасных частей к технике: ХТЗ Т-150К (2004) (2004). Кабина
/69.gif)
42
29
30
31
32
33
34
35
35
36
37
38
39
40
41
28
43
44
45
46
46
47
47
48
49
49
49
50
51
51
51
52
52
53
54
54
55
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Панель двери в сборе | |
| 2 | 1***1 | Рамка двери | |
| 3 | 1***1 | Рамка двери | |
| 4 | 1***1 | Кронштейн стекла двери | |
| 5 | 1***1 | Ручка | |
| 6 | 1***8 | Кронштейн натяжного ролика в сборе | |
| 7 | 1***7 | Кронштейн окна левый в сборе | |
| 8 | 1***0 | Фиксатор | |
| 9 | 1***1 | Корпус замка в сборе | |
| 10 | 1***1 | Шток | |
| 11 | 1***Б | Замок | |
| 12 | 1***1 | Фланец | |
| 13 | 1***7 | Ручка замка внутренняя в сборе | |
| 14 | 1***1 | Звездочка | |
| 15 | 1***4 | Усилитель петли двери | |
| 16 | 1***1 | Цепь | |
| 17 | 1***Б | Стекло | |
| 18 | 1***А | Петля | |
| 19 | 1***9 | Прокладка опускного стекла | |
| 20 | 1***2 | Желобок | |
| 21 | 1***0 | Пружина | |
| 22 | 1***2 | Ручка стеклоподъемника | |
| 23 | 1***4 | Шайба специальная | |
| 24 | 1***1 | Пружина замка | |
| 25 | 1***8 | Планка штока | |
| 26 | 1***0 | Скоба стопорная | |
| 27 | 1***1 | Пружина | |
| 28 | 1***5 | Направляющий шип двери | |
| 29 | 1***9 | Крышка люка | |
| 30 | 1***9 | Крышка замка | |
| 31 | 1***1 | Кулачок | |
| 32 | 1***0 | Пластина крепления ручки двери | |
| 33 | 1***9 | Колпачок | |
| 34 | 1***6 | Пружина | |
| 35 | 1***4 | Шплинт пружинный | |
| 36 | 1***3 | Палец | |
| 37 | 1***5 | Пружина сигнала | |
| 38 | 1***4 | Ролик | |
| 39 | 1***1 | Уплотнитель фланца двери | |
| 40 | 1***4 | Втулка распорная | |
| 41 | М***6 | Болт | |
| 42 | М***8 | Болт | |
| 43 | М***8 | Болт | |
| 44 | 3***8 | Болт | |
| 45 | М***5 | Гайка | |
| 46 | М***3 | Винт | |
| 47 | М***3 | Винт | |
| 48 | М***3 | Винт | |
| 49 | М***5 | Винт | |
| 50 | 4***2 | Шайба | |
| 51 | 6***2 | Шайба | |
| 52 | 8***2 | Шайба | |
| 53 | 5***1 | Шайба | |
| 54 | 6***1 | Шайба | |
| 55 | 1***7 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
