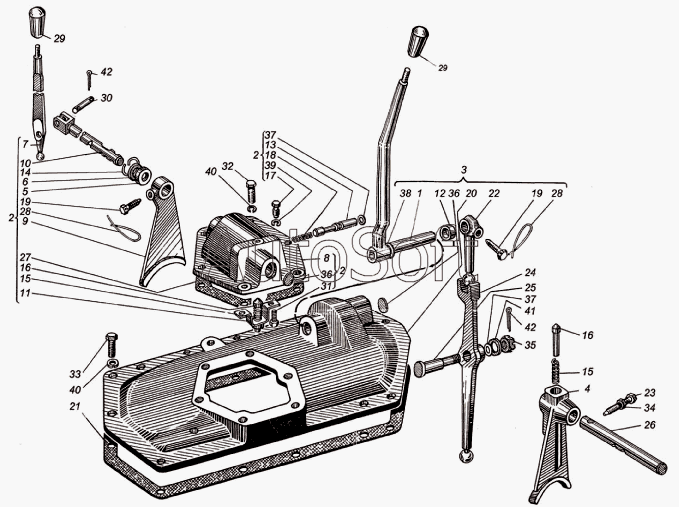

Каталог запасных частей к технике: ХТЗ Т-150К (2004) (2004). Коробка передач
/45.gif)
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
34
35
36
36
37
37
38
39
40
40
41
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Рычаг включения в сборе | |
| 2 | 1***1 | Крышка вала отбора мощности в сборе | |
| 3 | 1***7 | Крышка раздаточной коробки в сборе | |
| 4 | 1***4 | Вилка включения переднего моста | |
| 5 | 1***2 | Кольцо | |
| 6 | 1***3 | Шайба | |
| 7 | 1***8 | Рычаг | |
| 8 | 1***7 | Корпус управления ВОМ | |
| 9 | 1***8 | Вилка включения ВОМ | |
| 10 | 1***1 | Валик включения ВОМ | |
| 11 | 1***3 | Колпачок | |
| 12 | 1***2 | Втулка | |
| 13 | 1***6 | Стопор | |
| 14 | 7***А | Кольцо | |
| 15 | 1***3 | Пружина фиксатора | |
| 16 | 1***4 | Фиксатор | |
| 17 | 1***0 | Винт установочный | |
| 18 | 1***2 | Пружина | |
| 19 | 1***9 | Болт стопорный | |
| 20 | 1***2 | Крышка раздаточной коробки | |
| 21 | 1***2 | Прокладка крышки | |
| 22 | 1***5 | Рычаг переходной | |
| 23 | 1***8 | Болт стопорный | |
| 24 | 1***4 | Рычаг двуплечий | |
| 25 | 1***5 | Ось | |
| 26 | 1***1 | Валик включения | |
| 27 | 1***1 | Прокладка | |
| 28 | П***0 | Проволока | |
| 29 | А***А | Рукоятка | |
| 30 | А***6 | Ось крышки | |
| 31 | М***6 | Болт | |
| 32 | М***5 | Болт | |
| 33 | М***6 | Болт | |
| 34 | М***5 | Гайка | |
| 35 | М***3 | Гайка | |
| 36 | 2***1 | Заглушка | |
| 37 | 0***3 | Кольцо | |
| 38 | 0***3 | Кольцо | |
| 39 | 8***2 | Шайба | |
| 40 | 1***2 | Шайба | |
| 41 | 1***1 | Шайба | |
| 42 | 2***7 | Шплинт | |
| 43 | 3***7 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
