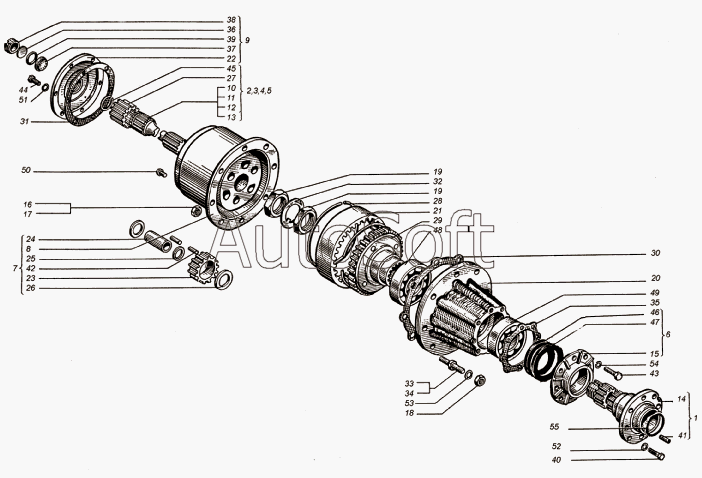

Каталог запасных частей к технике: ХТЗ Т-150К (2004) (2004). Редуктор колесный
/50.gif)
151.39.011-6Б
151.39.011-6Б-01
151.39.011-6Б-02
151.39.011-6Б-03
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.39.011-6Б | 1***Б | Редуктор колесный задний правый | |
| 151.39.011-6Б-01 | 1***1 | Редуктор колесный задний левый | |
| 151.39.011-6Б-02 | 1***2 | Редуктор колесный передний правый | |
| 151.39.011-6Б-03 | 1***3 | Редуктор колесный передний левый | |
| 1 | 1***7 | Вал ступицы | |
| 2 | 1***Б | Вал задний правый | |
| 3 | 1***1 | Вал задний левый | |
| 4 | 1***2 | Вал передний правый | |
| 5 | 1***3 | Вал передний левый | |
| 6 | 1***А | Уплотнение | |
| 7 | 1***Б | Водило с сателлитами | |
| 8 | 1***2 | Корпус | |
| 9 | 1***7 | Крышка | |
| 10 | 1***5 | Вал задний правый | |
| 11 | 1***1 | Вал задний левый | |
| 12 | 1***2 | Вал передний правый | |
| 13 | 1***3 | Вал передний левый | |
| 14 | 1***4 | Ступица | |
| 15 | 1***9 | Корпус | |
| 16 | 1***1 | Гайка колеса | |
| 17 | 1***1 | Гайка колеса с левой резьбой | |
| 18 | 1***5 | Гайка М22х1,5-6Н.8.019 ГОСТ 5915-70 | |
| 19 | 1***1 | Гайка ступицы | |
| 20 | 1***И | Картер | |
| 21 | 1***4 | Шестерня эпициклическая | |
| 22 | 1***3 | Крышка | |
| 23 | 1***А | Сателлит | |
| 24 | 1***1 | Ось сателлита | |
| 25 | 1***А | Кольцо | |
| 26 | 1***9 | Шайба проставочпая сателлита | |
| 27 | 1***4 | Шестерня солнечная | |
| 28 | 1***1 | Кольцо стопорное | |
| 29 | 1***3 | Ступица | |
| 30 | 1***Б | Прокладка | |
| 31 | 1***1 | Прокладка крышки | |
| 32 | 1***2 | Шайба | |
| 33 | 1***8 | Болт ступицы | |
| 34 | 1***9 | Болт ступицы с левой резьбой | |
| 35 | 1***7 | Прокладка | |
| 36 | 1***1 | Стекло смотровое | |
| 37 | 1***1 | Экран | |
| 38 | 1***3 | Гайка | |
| 39 | 1***1 | Кольцо | |
| 40 | 1***1 | Болт | |
| 41 | А***6 | Установочный штифт задней балки | |
| 42 | Д***P | Ролик | |
| 43 | M***6 | Болт | |
| 44 | M***6 | Болт | |
| 45 | 2***0 | Кольцо | |
| 46 | 1***2 | Манжета | |
| 47 | 1***2 | Манжета | |
| 48 | 7***5 | Подшипник | |
| 49 | 7***5 | Подшипник | |
| 50 | "***" | Пробка | |
| 51 | 1***2 | Шайба | |
| 52 | 2***2 | Шайба | |
| 53 | 2***2 | Шайба | |
| 54 | 8***2 | Шайба | |
| 55 | 1***3 | Кольцо |
