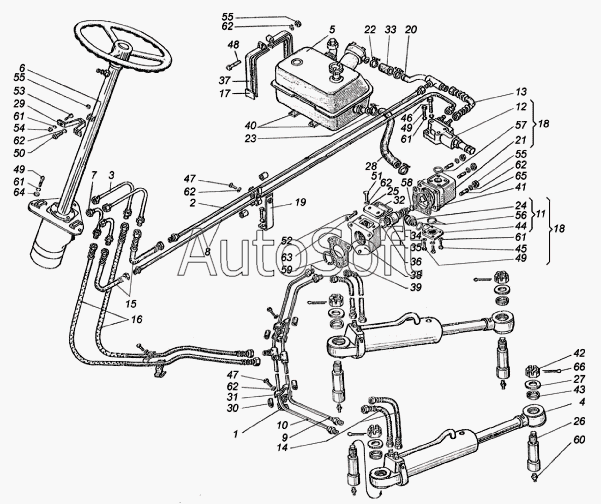

Каталог запасных частей к технике: ХТЗ Т-150К (2004) (2004). Управление рулевое
/52.gif)
41
49
49
49
48
47
47
46
45
44
43
42
50
40
39
38
37
36
35
34
58
66
65
64
63
62
62
62
62
62
62
61
61
61
61
60
59
33
57
56
55
55
55
54
53
52
51
8
16
15
14
13
12
11
10
9
17
7
6
5
4
3
2
1
151.40.001-9
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.40.001-9 | 1***9 | Управление рулевое | |
| 1 | 1***3 | Кронштейн | |
| 2 | 1***8 | Труба | |
| 3 | 1***3 | Труба от распределителя верхняя в сборе | |
| 4 | 1***Б | Гидроцилиндр | |
| 5 | 1***9 | Бак гидросистемы | |
| 6 | 1***5 | Колонка рулевого управления | |
| 7 | 1***0 | Труба | |
| 8 | 1***8 | Труба | |
| 9 | 1***4 | Труба верхняя в сборе | |
| 10 | 1***5 | Труба нижняя в сборе | |
| 11 | 1***9 | Муфта | |
| 12 | 1***1 | Клапан предохранительный | |
| 13 | 1***1 | Рукав высокого давления | |
| 14 | 1***1 | Рукав высокого давления | |
| 15 | 1***2 | Рукав высокого давления | |
| 16 | 1***4 | Рукав высокого давления | |
| 17 | 1***3 | Лента | |
| 18 | 1***1 | Насос рулевого управления | |
| 19 | 1***8 | Кронштейн | |
| 20 | 1***1 | Труба | |
| 21 | Н***Л | Насос шестеренный | |
| 22 | Х***5 | Хомут | |
| 23 | Х***3 | Хомут | |
| 24 | 1***9 | Штуцер | |
| 25 | 1***0 | Крышка | |
| 26 | 1***8 | Палец | |
| 27 | 1***6 | Шайба 36-015 ГОСТ 11371-68 | |
| 28 | 1***8 | Рукав | |
| 29 | 1***6 | Кронштейн колонки | |
| 30 | 7***5 | Труба резиновая | |
| 31 | 7***7 | Зажим | |
| 32 | 1***7 | Прокладка | |
| 33 | 1***8 | Шланг | |
| 34 | 1***1 | Втулка муфты | |
| 35 | 1***2 | Муфта предохранительная | |
| 36 | 1***3 | Кольцо упорное | |
| 37 | 1***1 | Прокладка верхняя | |
| 38 | 1***1 | Корпус привода гидронасоса | |
| 39 | 1***1 | Прокладка | |
| 40 | 1***6 | Прокладка | |
| 41 | 1***5 | Прокладка | |
| 42 | 1***6 | Гайка специальная | |
| 43 | 7***3 | Втулка | |
| 44 | Н***В | Муфта угловая | |
| 45 | М***5 | Болт | |
| 46 | М***5 | Болт | |
| 47 | М***5 | Болт | |
| 48 | М***5 | Болт | |
| 49 | М***6 | Болт | |
| 50 | М***6 | Болт | |
| 51 | М***6 | Болт | |
| 52 | М***6 | Болт | |
| 53 | М***3 | Винт | |
| 54 | М***5 | Гайка | |
| 55 | М***5 | Гайка | |
| 56 | 0***3 | Кольцо | |
| 57 | 0***3 | Кольцо | |
| 58 | 1***0 | Кольцо | |
| 59 | 1***1 | Кольцо | |
| 60 | 1***3 | Масленка | |
| 61 | 8***2 | Шайба | |
| 62 | 1***2 | Шайба | |
| 63 | 1***2 | Шайба | |
| 64 | 1***1 | Шайба | |
| 65 | М***4 | Шпилька | |
| 66 | 6***7 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
