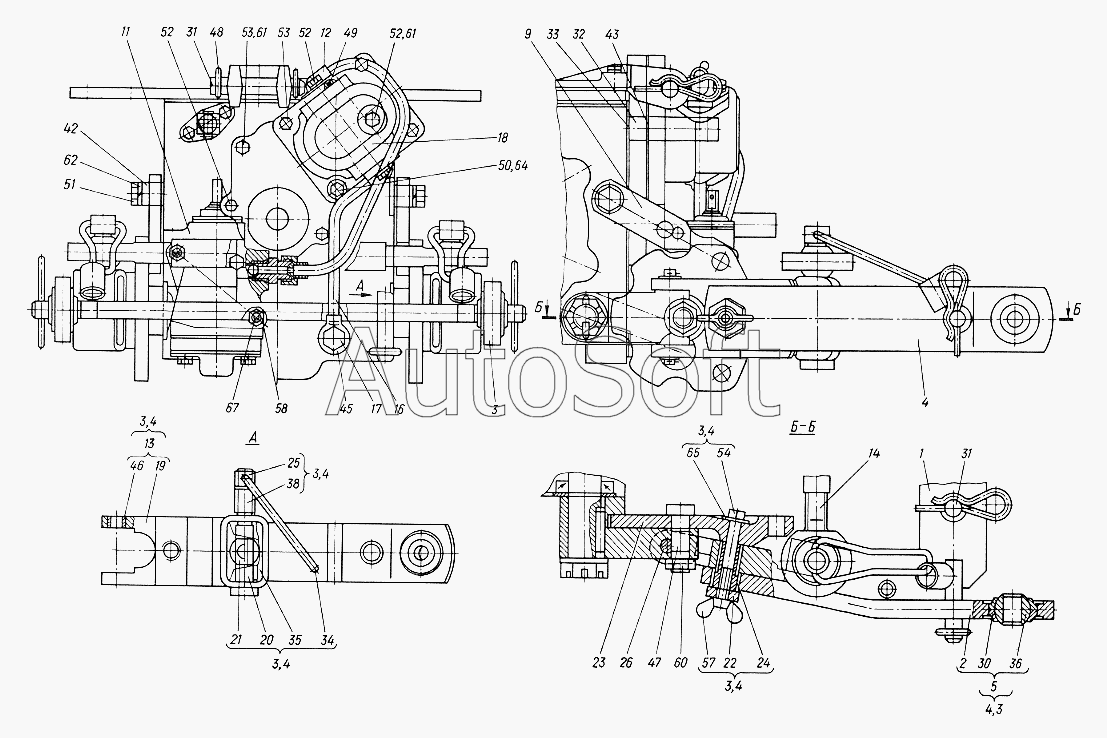

Каталог запасных частей к технике: ХТЗ Т-012 (2004). Механизм навески
52
52
52
35
36
38
42
43
45
46
47
48
49
50
51
34
53
53
54
57
58
60
61
61
62
64
65
67
19
2
3
3
3
3
3
3
3
4
4
4
4
4
4
4
5
9
11
12
13
14
16
17
18
1
20
21
22
23
24
25
26
30
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 010.56.001-1-01 | 0***1 | Механизм навески | |
| 1 | 0***1 | Брус | |
| 2 | 0***2 | Рычаг | |
| 3 | 0***3 | Тяга | |
| 4 | 0***1 | Тяга | |
| 5 | 0***4 | Тяга | |
| 9 | 0***7 | Серьга | |
| 11 | 0***2 | Распределитель | |
| 12 | 0***2 | Труба | |
| 13 | 0***3 | Поводок | |
| 14 | 0***4 | Тяга | |
| 16 | 0***6 | Труба | |
| 17 | 0***3 | Фильтр | |
| 18 | Н***4 | Насос шестеренный НШ6Т1 | |
| 19 | 0***2 | Поводок | |
| 20 | 0***3 | Тяга | |
| 21 | 0***4 | Сухарь | |
| 22 | 0***7 | Втулка | |
| 23 | 0***9 | Шайба | |
| 24 | 0***0 | Втулка | |
| 25 | 0***2 | Втулка | |
| 26 | 0***1 | Штырь | |
| 30 | 0***1 | Кольцо | |
| 31 | 0***4 | Палец | |
| 32 | 0***8 | Крышка | |
| 33 | 0***9 | Прокладка | |
| 34 | 0***0 | Рукоятка | |
| 35 | 0***1 | Щиток | |
| 36 | 0***2 | Шарнир | |
| 38 | 0***0 | Втулка | |
| 42 | 0***1 | Втулка | |
| 43 | 0***2 | Прокладка | |
| 45 | 1***6 | Шайба | |
| 46 | 1***9 | Втулка регулировочного рычага | |
| 47 | 1***8 | Болт специальный | |
| 48 | 1***1 | Шплинт | |
| 49 | Н***8 | Кольцо | |
| 50 | М***5 | Болт | |
| 51 | М***5 | Болт | |
| 52 | М***6 | Болт | |
| 53 | М***6 | Болт | |
| 54 | М***6 | Болт | |
| 57 | М***2 | Гайка | |
| 58 | М***5 | Гайка | |
| 60 | М***9 | Гайка | |
| 61 | 8***2 | Шайба | |
| 62 | 1***2 | Шайба | |
| 64 | 8***1 | Шайба | |
| 65 | 1***1 | Шайба | |
| 67 | М***8 | Шпилька |
