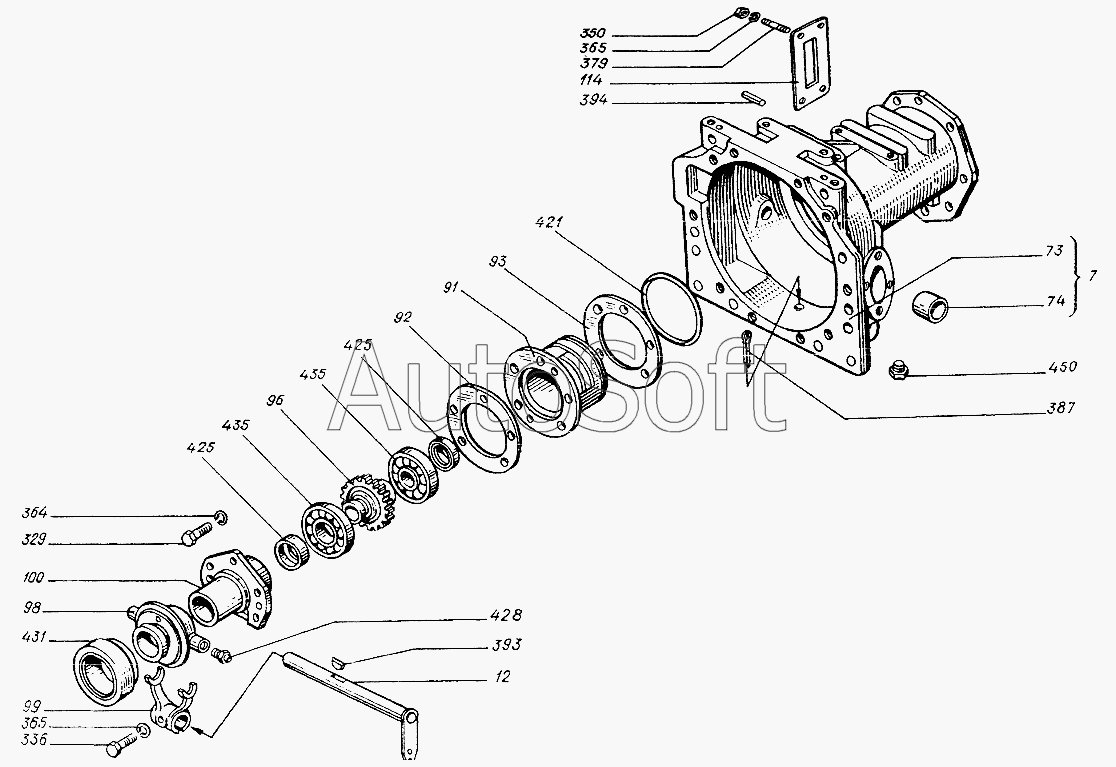

Каталог запасных частей к технике: ХТЗ Т-25Ф (2004). Муфта сцепления 25Ф.21.010
7
7
12
12
73
73
74
74
91
91
92
92
93
93
96
96
98
98
99
99
100
100
114
114
329
329
336
336
350
350
364
364
365
365
365
365
373
374
379
379
387
387
393
393
394
394
421
421
425
425
428
428
431
431
435
435
450
450
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| [Шайба 10.65Г.05 ГОСТ6402-70] | [***] | Шайба 10.65Г.05 ГОСТ6402-70 | |
| [Шайба 10.65Г.05 ГОСТ6402-70] | [***] | Шайба 10.65Г.05 ГОСТ6402-70 | |
| [Шайба 8.65Г.05 ГОСТ6402-70] | [***] | Шайба 8.65Г.05 ГОСТ6402-70 | |
| [Шайба 8.65Г.05 ГОСТ6402-70] | [***] | Шайба 8.65Г.05 ГОСТ6402-70 | |
| 7 | 2***5 | Корпус соединительный | |
| 7 | 2***5 | Корпус соединительный | |
| 12 | 2***1 | Валик | |
| 12 | 2***1 | Валик | |
| 73 | 2***1 | Корпус соединительный | |
| 73 | 2***1 | Корпус соединительный | |
| 74 | 2***2 | Втулка | |
| 74 | 2***2 | Втулка | |
| 91 | 2***6 | Стакан | |
| 91 | 2***6 | Стакан | |
| 92 | 2***0 | Прокладка | |
| 92 | 2***0 | Прокладка | |
| 93 | 2***1 | Прокладка | |
| 93 | 2***1 | Прокладка | |
| 96 | 2***4 | Шестерня | |
| 96 | 2***4 | Шестерня | |
| 98 | 2***8 | Отводка | |
| 98 | 2***8 | Отводка | |
| 99 | 2***9 | Вилка | |
| 99 | 2***9 | Вилка | |
| 100 | 2***0 | Стакан | |
| 100 | 2***0 | Стакан | |
| 114 | 2***4 | Прокладка | |
| 114 | 2***4 | Прокладка | |
| 329 | [***] | Болт М8-6gх35.88.35.019 ГОСТ7796-70 | |
| 329 | [***] | Болт М8-6gх35.88.35.019 ГОСТ7796-70 | |
| 336 | [***] | Болт М10-6gх40.88.35.019 ГОСТ7796-70 | |
| 336 | [***] | Болт М10-6gх40.88.35.019 ГОСТ7796-70 | |
| 350 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 350 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 364 | [***] | Шайба 8.65Г.05 ГОСТ6402-70 | |
| 364 | [***] | Шайба 8.65Г.05 ГОСТ6402-70 | |
| 365 | [***] | Шайба 10.65Г.05 ГОСТ6402-70 | |
| 365 | [***] | Шайба 10.65Г.05 ГОСТ6402-70 | |
| 373 | [***] | Шайба С12.01.08.0115 ГОСТ11371-78 | |
| 374 | [***] | Шайба С24.01.0115 ГОСТ11371-78 | |
| 379 | [***] | Шпилька М10х24/6gх25.66.013-6 ГОСТ22036-74 | |
| 379 | [***] | Шпилька М10х24/6gх25.66.013-6 ГОСТ22036-76 | |
| 387 | [***] | Шплинт 4х25.016 ГОСТ397-79 | |
| 387 | [***] | Шплинт 4х25.016 ГОСТ397-79 | |
| 393 | [***] | Шпонка 6х10 ГОСТ24071-80 | |
| 393 | [***] | Шпонка 6х10 ГОСТ24071-80 | |
| 394 | [***] | Штифт 2.6х16 ГОСТ3128-80 | |
| 394 | [***] | Штифт 2.6х16 ГОСТ3128-80 | |
| 421 | 1***2 | Кольцо ГОСТ18829-73 | |
| 421 | 1***2 | Кольцо ГОСТ18829-73 | |
| 425 | [***] | Манжета 1.2-50х70-1 ГОСТ8752-79/ОСТ38.05146-78 | |
| 425 | [***] | Манжета 1.2-50х70-1 ГОСТ8752-79/ОСТ38.05146-78 | |
| 428 | [***] | Масленка 1.1.Ц6хр ГОСТ19853-74 | |
| 428 | [***] | Масленка 1.1.Ц6хр ГОСТ19853-74 | |
| 431 | 9***7 | Подшипник ГОСТ520-89 | |
| 431 | 9***7 | Подшипник ГОСТ520-89 | |
| 435 | 1***0 | Подшипник ГОСТ8338-75 | |
| 450 | [***] | Пробка КГ 1/2".Ц12хр ГОСТ23.1.117-83 | |
| 450 | [***] | Пробка КГ1/2".Ц12хр ГОСТ23.1.117-83 |
