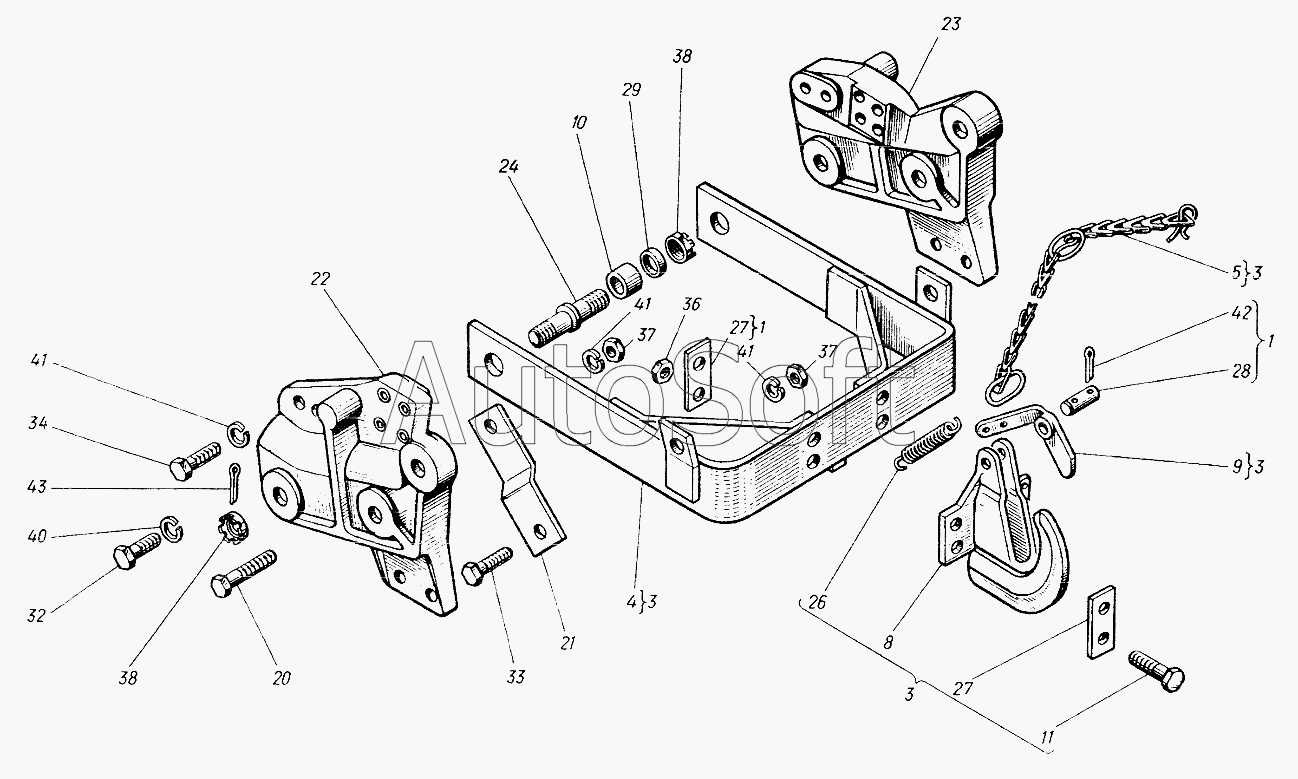

Каталог запасных частей к технике: ХТЗ Т-25Ф (2004). Устройство прицепное 25Ф.35.001
1
1
3
3
3
3
4
5
8
9
10
11
20
21
22
23
24
26
27
27
28
29
32
33
34
36
37
37
38
38
40
41
41
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Устройство прицепное | |
| 3 | 2***0 | Устройство прицепное | |
| 4 | 2***1 | Рамка | |
| 5 | 2***2 | Цепочка | |
| 8 | 2***1 | Крюк | |
| 9 | 2***2 | Защелка | |
| 10 | 2***6 | Втулка | |
| 11 | 2***8 | Болт | |
| 20 | 2***1 | Палец | |
| 21 | 2***2 | Планка | |
| 22 | 2***1 | Кронштейн | |
| 23 | 2***1 | Кронштейн | |
| 24 | 2***0 | Палец | |
| 26 | 5***8 | Пружина | |
| 27 | 5***5 | Шайба замковая | |
| 28 | 2***2 | Валик | |
| 29 | 2***6 | Шестерня | |
| 32 | [***] | Болт М12-6gх45.88.019 ГОСТ7796-70 | |
| 33 | 2***5 | Колонка | |
| 34 | [***] | Болт М16-6gх55.88.019 ГОСТ7796-70 | |
| 36 | [***] | Гайка М12-7Н.8.019 ГОСТ5915-70 | |
| 37 | [***] | Гайка М16-6Н.6.0112 ГОСТ5915-70 | |
| 38 | [***] | Гайка М24х2-6Н.04.0112 ГОСТ5919-73 | |
| 40 | [***] | Шайба 12.65Г.05 ГОСТ6402-70 | |
| 41 | [***] | Шайба 16.65Г.05 ГОСТ6402-70 | |
| 42 | [***] | Шплинт 3,2х20.016 ГОСТ397-79 | |
| 43 | [***] | Шплинт 4х25.016 ГОСТ397-79 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
