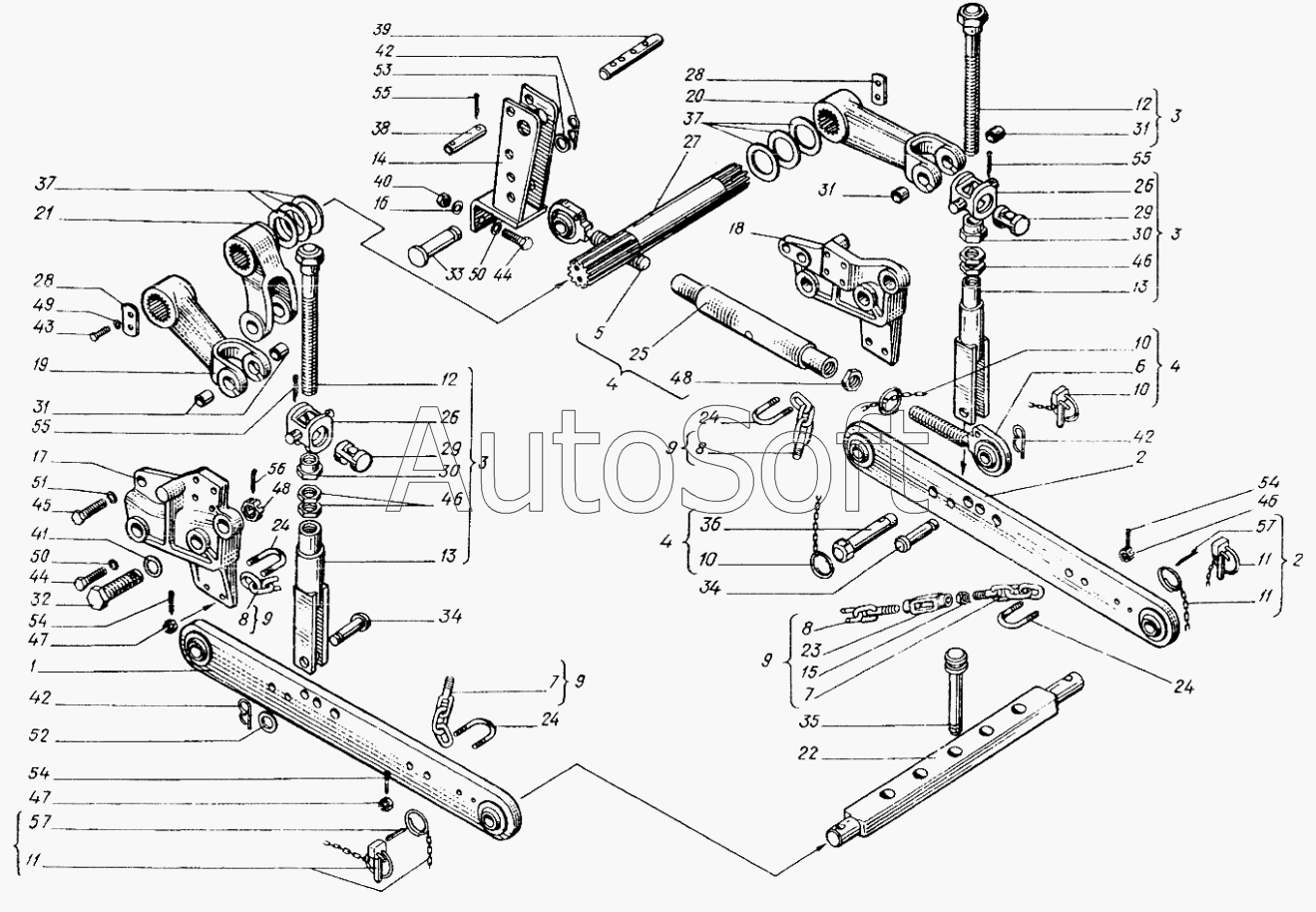

Каталог запасных частей к технике: ХТЗ Т-25Ф (2004). Устройство навесное заднее 25Ф.56.001
46
46
46
32
33
34
34
35
36
37
37
38
39
40
41
42
42
42
43
44
44
45
31
31
31
47
47
47
47
48
48
49
50
50
51
52
53
54
54
54
55
55
55
56
57
57
57
57
57
16
2
2
3
3
3
4
4
4
5
6
7
7
8
8
8
9
9
9
9
10
10
10
11
11
11
12
12
13
13
14
15
1
17
18
19
20
21
22
23
24
24
24
24
25
26
26
26
27
28
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 25Ф.56.109 | 2***9 | Труба | |
| 1 | 2***0 | Тяга | |
| 2 | 2***1 | Тяга | |
| 3 | 2***2 | Раскос | |
| 4 | 2***3 | Тяга центральная | |
| 5 | 2***4 | Тяга передняя | |
| 6 | 2***5 | Тяга задняя | |
| 7 | 2***6 | Цепь | |
| 8 | 2***1 | Цепь | |
| 9 | 2***7 | Цепь регулировочная | |
| 10 | 2***8 | Чека | |
| 11 | 2***9 | Чека | |
| 12 | 2***0 | Винт | |
| 13 | 2***1 | Вилка | |
| 14 | 2***1 | Кронштейн | |
| 15 | 2***8 | Гайка | |
| 16 | 1***3 | Шайба штампованная | |
| 17 | 2***1 | Кронштейн | |
| 18 | 2***1 | Кронштейн | |
| 19 | 2***2 | Рычаг | |
| 20 | 2***1 | Рычаг | |
| 21 | 2***3 | Рычаг цилиндра | |
| 22 | 2***6 | Брус | |
| 23 | 2***7 | Стяжка | |
| 24 | 2***8 | Ушко | |
| 25 | 2***1 | Труба | |
| 26 | 2***1 | Гнездо | |
| 27 | 2***2 | Вал | |
| 28 | 2***3 | Шайба | |
| 29 | 2***6 | Шарнир | |
| 30 | 2***7 | Гайка | |
| 31 | 2***9 | Втулка | |
| 32 | 2***0 | Палец | |
| 33 | 2***1 | Палец | |
| 34 | 2***1 | Палец | |
| 35 | 2***6 | Палец | |
| 36 | 2***7 | Палец | |
| 37 | 2***7 | Шайба | |
| 38 | 2***3 | Ось 16В12х85.402.35.47.Ц15хр ГОСТ9650-80 | |
| 39 | 2***5 | Палец | |
| 40 | 2***2 | Втулка | |
| 41 | 1***1 | Шайба | |
| 42 | 1***1 | Шплинт | |
| 43 | [***] | Болт М10-6gх25.88.019 ГОСТ7796-70 | |
| 44 | [***] | Болт М12-6gх40.88.019 ГОСТ7796-70 | |
| 45 | [***] | Болт М16-6gх55.88.019 ГОСТ7796-70 | |
| 46 | [***] | Гайка М24-6Н.6.0112 ГОСТ5256-70 | |
| 47 | [***] | Гайка М10-6Н.6.019 ГОСТ5918-73 | |
| 47 | [***] | Гайка М24-6Н.6.0112 ГОСТ5256-70 | |
| 48 | [***] | Гайка М24х2-6Н.04.0112 ГОСТ5919-73 | |
| 49 | [***] | Шайба 10.65Г.05 ГОСТ6402-70 | |
| 50 | [***] | Шайба 12.65Г.05 ГОСТ6402-70 | |
| 51 | [***] | Шайба 16.65Г.05 ГОСТ6402-70 | |
| 52 | [***] | Шайба 16.01.0115 ГОСТ11371-78 | |
| 53 | [***] | Шайба 22.01.0115 ГОСТ11371-78 | |
| 54 | [***] | Шплинт 2,5х16.016 ГОСТ397-79 | |
| 55 | [***] | Шплинт 4х25.019 ГОСТ397-79 | |
| 56 | [***] | Шплинт 4х32.019 ГОСТ397-79 | |
| 57 | [***] | Шплинт 5х30.016 ГОСТ397-79 | |
| 57 | [***] | Шплинт 5х30.016 ГОСТ397-79 |
