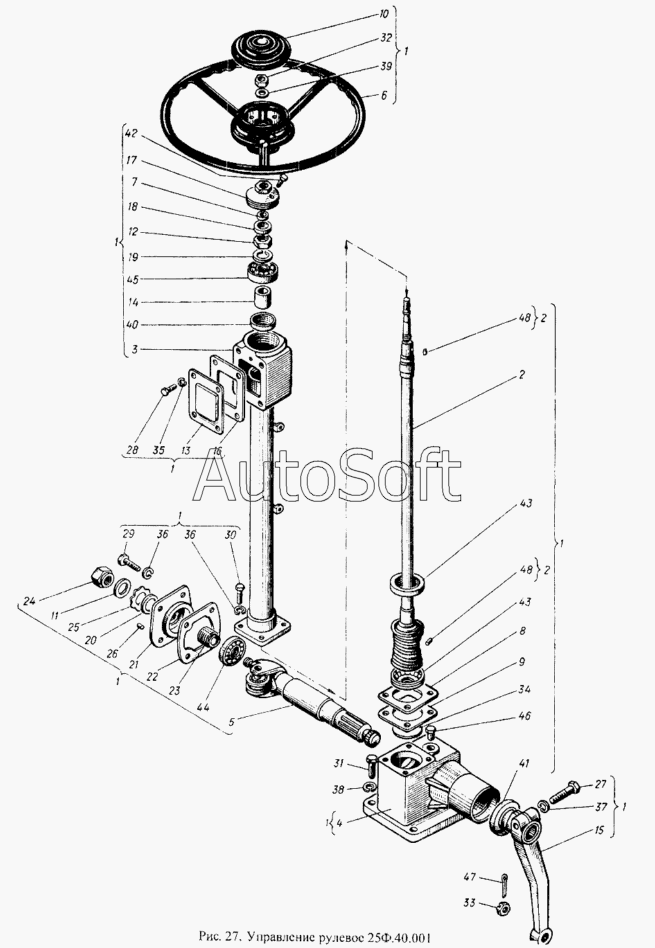

Каталог запасных частей к технике: ХТЗ Т-25Ф (2004). Управление рулевое 25Ф.40.001
1
1
1
1
1
1
1
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
43
44
45
46
47
48
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 25Ф.40.010-01 | 2***1 | Управление рулевое | |
| 1 | 2***0 | Управление рулевое | |
| 2 | 2***1 | Вал | |
| 3 | 2***2 | Колонка | |
| 4 | 2***5 | Корпус | |
| 5 | 2***6 | Вал сошки | |
| 6 | 6***2 | Колесо рулевое | |
| 7 | 8***5 | Кольцо-сальник | |
| 8 | 0***5 | Прокладка | |
| 9 | 0***1 | Прокладка | |
| 10 | 0***1 | Крышка | |
| 11 | 1***5 | Шайба | |
| 12 | 2***1 | Гайка | |
| 13 | 2***8 | Крышка | |
| 14 | 2***9 | Втулка | |
| 15 | 2***7 | Сошка | |
| 16 | 2***8 | Прокладка | |
| 17 | 2***4 | Крышка | |
| 18 | 2***7 | Гнездо | |
| 19 | 2***2 | Шайба | |
| 20 | 2***2 | Прокладка | |
| 21 | 2***6 | Крышка | |
| 22 | 2***7 | Прокладка | |
| 23 | 2***8 | Винт | |
| 24 | 2***9 | Гайка | |
| 25 | 2***1 | Шайба | |
| 26 | 2***7 | Штифт | |
| 27 | [***] | Болт М16-6gх60.88.35.019 ГОСТ7795-70 | |
| 28 | [***] | Болт М10-6gх20.88.35.019 ГОСТ7796-70 | |
| 29 | [***] | Болт М10-6gх25.88.35.019 ГОСТ7796-70 | |
| 30 | [***] | Болт М12-6gх30.88.35.019 ГОСТ7796-70 | |
| 31 | [***] | Болт М16-6gх40.88.35.019 ГОСТ7796-70 | |
| 32 | [***] | Гайка М16х1,5-6Н.8.40.019 ГОСТ5929-70 | |
| 33 | [***] | Гайка М14х1,5-6Н.40.019 ГОСТ5933-73 | |
| 34 | [***] | Заглушка 52-08кп ГОСТ3111-81 | |
| 35 | [***] | Шайба 10Т.65Г.099 ГОСТ6402-70 | |
| 36 | [***] | Шайба 12Т.65Г.099 ГОСТ6402-70 | |
| 37 | [***] | Шайба 16Т.65Г.099 ГОСТ6402-70 | |
| 38 | [***] | Шайба 16.ОТ.65Г.099 ГОСТ6402-70 | |
| 39 | [***] | Шайба С16.01.0115 ГОСТ11371-78 | |
| 40 | [***] | Манжета 1.2-30х52-1 ГОСТ8752-79/ОСТ38.05146-78 | |
| 41 | [***] | Манжета 2.2-38х58-1 ГОСТ8752-79/ОСТ38.05146-78 | |
| 42 | [***] | Масленка 1.3.Ц6хр ГОСТ19853-74 | |
| 43 | 9***К | Подшипник ГОСТ520-89 | |
| 44 | 2***5 | Подшипник ГОСТ8338-75 | |
| 45 | 3***5 | Подшипник ГОСТ8338-75 | |
| 46 | [***] | Пробка КГ 3/8".40.019 ОСТ23.1.117-83 | |
| 47 | [***] | Шплинт 3,2х25.016 ГОСТ397-79 | |
| 48 | [***] | Штифт 8х25 ГОСТ3128-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
