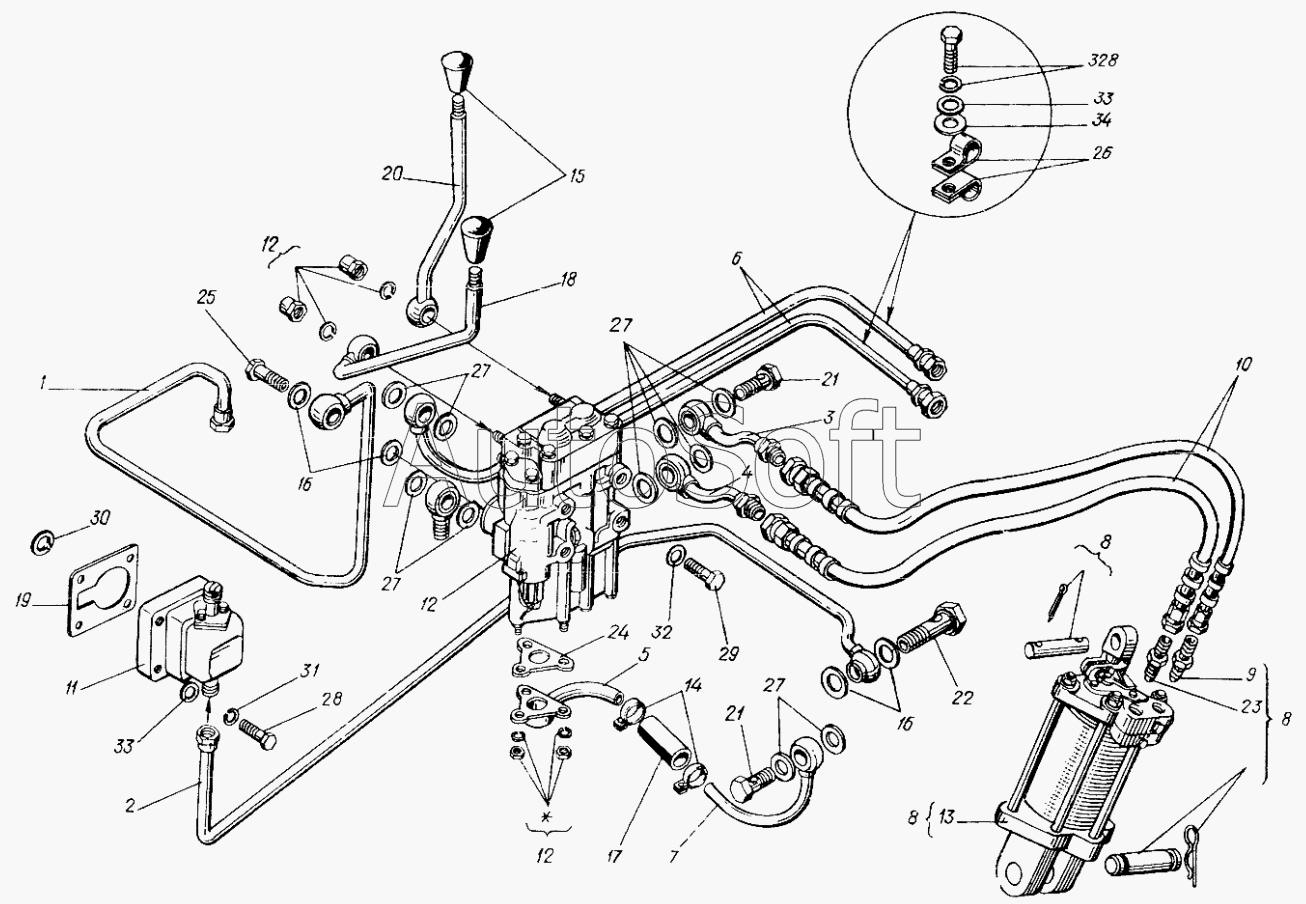

Каталог запасных частей к технике: ХТЗ Т-25Ф (2004). Распределитель и маслопроводы 25Ф.54.001-1
28
20
21
21
22
23
24
25
26
27
27
27
27
19
29
30
31
32
33
33
34
328
328
10
2
3
4
5
6
7
8
8
8
9
1
11
12
12
12
13
14
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Труба нагнетания | |
| 2 | 2***2 | Труба всасывания | |
| 3 | 2***1 | Труба подъема | |
| 4 | 2***1 | Труба опускания | |
| 5 | 2***1 | Патрубок | |
| 6 | 2***1 | Труба подъема | |
| 7 | 2***1 | Труба сливная | |
| 8 | 2***0 | Цилиндр | |
| 9 | Н***0 | Замедлительный клапан | |
| 10 | Н***0 | Рукав высокого давления П-12 | |
| 11 | Н***Л | Насос шестеренный | |
| 12 | Р***2 | Распределитель в сборе | |
| 13 | Ц***Б | Цилиндр | |
| 14 | Х***6 | Хомут | |
| 15 | А***0 | Рукоятка управления | |
| 16 | 1***5 | Шайба | |
| 17 | 2***4 | Шланг | |
| 18 | 2***А | Рычаг | |
| 19 | 2***9 | Прокладка к насосу | |
| 20 | 2***А | Рычаг | |
| 21 | 2***0 | Болт | |
| 22 | 2***4 | Болт | |
| 23 | 2***1 | Штуцер | |
| 24 | 5***А | Прокладка | |
| 25 | 7***2 | Болт зажимной | |
| 26 | 1***1 | Скоба | |
| 27 | А***4 | Шайба | |
| 28 | [***] | Болт М8-6gх30.88.35.019 ГОСТ7796-70 | |
| 29 | [***] | Болт М10-6gх20.88.35.019 ГОСТ7796-70 | |
| 30 | 2***8 | Кольцо В16 ГОСТ13940-86 | |
| 31 | [***] | Шайба 8.65Г.05 ГОСТ6402-70 | |
| 32 | [***] | Шайба 10.65Г.05 ГОСТ6402-70 | |
| 33 | [***] | Шайба 8.01.0115 ГОСТ11371-78 | |
| 34 | [***] | Шайба 10.01.0115 ГОСТ11371-78 | |
| 328 | [***] | Болт М8-6gх25.88.35.019 ГОСТ7796-70 | |
| 328 | [***] | Болт М8-6gх25.88.35.019 ГОСТ7796-70 |
