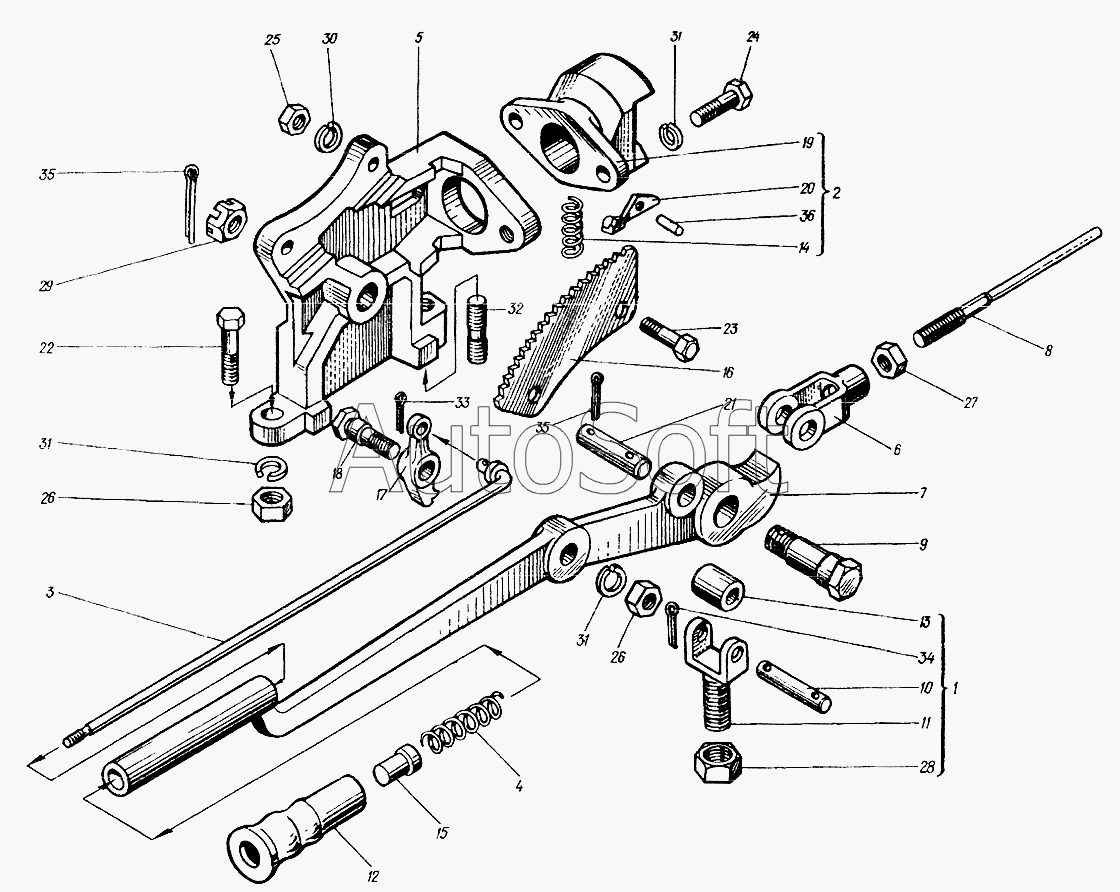

Каталог запасных частей к технике: ХТЗ Т-25Ф (2004). Привод тормозов прицепа 25Ф.68.001
28
19
20
21
22
23
24
25
26
26
27
18
29
30
31
31
31
32
33
34
35
35
36
9
1
2
3
4
5
6
7
8
1
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Вилка | |
| 1 | 2***4 | Рычаг | |
| 2 | 2***2 | Седло | |
| 3 | 2***3 | Тяга | |
| 4 | 8***4 | Пружина собачки | |
| 5 | 2***1 | Кронштейн | |
| 6 | 2***2 | Вилка | |
| 7 | 2***4 | Рычаг | |
| 8 | 2***5 | Шток | |
| 9 | 2***6 | Палец | |
| 10 | 2***7 | Ось | |
| 11 | 2***8 | Вилка | |
| 12 | 2***0 | Ручка | |
| 13 | 2***1 | Ролик | |
| 14 | 2***2 | Пружина | |
| 15 | 2***4 | Кнопка | |
| 16 | 2***5 | Сектор | |
| 17 | 2***6 | Собачка | |
| 18 | 2***7 | Палец | |
| 19 | 2***8 | Седло | |
| 20 | 2***9 | Фиксатор | |
| 21 | А***1 | Палец | |
| 22 | [***] | Болт М10-68х40.88.35.019 ГОСТ7795-70 | |
| 23 | [***] | Болт М8-6gх30.88.35.019 ГОСТ7796-70 | |
| 24 | [***] | Болт М10-6gх35.88.35.019 ГОСТ7796-70 | |
| 25 | [***] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 26 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 27 | [***] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 28 | [***] | Гайка М16х1,5-6Н.04.019 ГОСТ5929-70 | |
| 29 | [***] | Гайка М12-6Н.04.0112 ГОСТ5933-73 | |
| 30 | [***] | Шайба 8.65Г.05 ГОСТ6402-70 | |
| 31 | [***] | Шайба 10.ОТ.65Г.05 ГОСТ6402-70 | |
| 32 | [***] | Шпилька М10х24/6х25.66.013-6 ГОСТ22036-70 | |
| 33 | [***] | Шплинт 2х12.016 ГОСТ397-79 | |
| 34 | [***] | Шплинт 2,5х16.016 ГОСТ397-79 | |
| 35 | [***] | Шплинт 3,2х20.016 ГОСТ397-79 | |
| 36 | [***] | Штифт 3.4х16 ГОСТ3128-70 |
