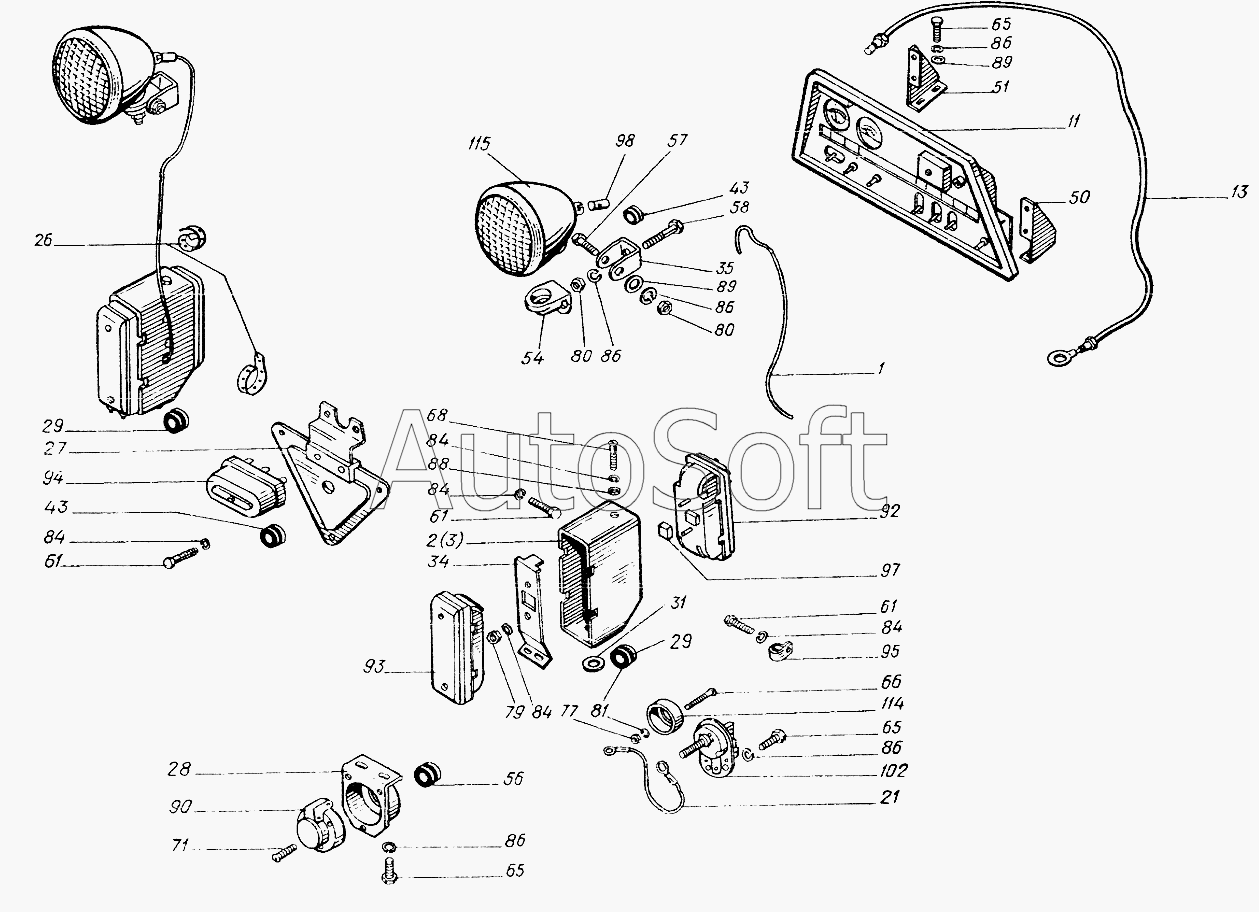

Каталог запасных частей к технике: ХТЗ Т-25Ф (2004). Электрооборудование 25Ф.48.011
1
2
3
11
13
21
26
27
28
29
29
31
34
35
43
43
50
51
54
56
56
57
58
61
61
61
65
65
65
65
65
66
68
71
77
79
80
80
81
84
84
84
84
84
86
86
86
86
86
88
89
89
90
92
93
94
95
97
98
102
114
115
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| [Шайба 10.01.0115 ГОСТ11371-78] | [***] | Шайба 10.01.0115 ГОСТ11371-78 | |
| [Шайба 10.65Г.05 ГОСТ6402-70] | [***] | Шайба 10.65Г.05 ГОСТ6402-70 | |
| 1 | 0***1 | Провод | |
| 2 | 0***4 | Кронштейн | |
| 3 | 0***1 | Кронштейн | |
| 11 | 2***2 | Щиток приборов | |
| 13 | 2***0 | Трубка манометра | |
| 21 | 2***8 | Провод | |
| 26 | 1***0 | Лента крепежная в сборе | |
| 27 | 1***0 | Кронштейн | |
| 28 | 1***1 | Кронштейн | |
| 29 | 2***8 | Втулка | |
| 31 | 8***5 | Кольцо предохранительное | |
| 34 | 0***5 | Кронштейн | |
| 35 | 0***0 | Кронштейн | |
| 43 | 1***3 | Втулка изоляционная | |
| 50 | 2***9 | Кронштейн | |
| 51 | 2***1 | Кронштейн | |
| 54 | 5***1 | Чашка | |
| 56 | 1***5 | Втулка | |
| 56 | 1***5 | Втулка | |
| 57 | [***] | Болт М10-6gх60.88.35.019 ГОСТ7795-70 | |
| 58 | [***] | Болт М10-6gх80.88.35.019 ГОСТ7795-70 | |
| 61 | [***] | Болт М6-6gх12.66.019 ГОСТ7798-70 | |
| 65 | [***] | Болт М10-6gх12.88.35.019 ГОСТ7798-70 | |
| 65 | [***] | Болт М10-6gх12.88.35.019 ГОСТ7798-70 | |
| 66 | [***] | Винт ВМ3-6gх30.58.019 ГОСТ17473-80 | |
| 68 | [***] | Винт ВМ6-6gх12.58.019 ГОСТ17473-80 | |
| 71 | [***] | Винт ВМ5-6gх35.58.019 ГОСТ17475-80 | |
| 77 | [***] | Гайка М3-6Н.8.016 ГОСТ5927-70 | |
| 79 | [***] | Гайка М6-6Н.8.019 ГОСТ5927-70 | |
| 80 | [***] | Гайка М10-6Н.04.019 ГОСТ5929-70 | |
| 81 | [***] | Шайба 3.65Г.05 ГОСТ6402-70 | |
| 84 | [***] | Шайба 6.65Г.05 ГОСТ6402-70 | |
| 86 | [***] | Шайба 10.65Г.05 ГОСТ6402-70 | |
| 88 | [***] | Шайба С6.01.0115 ГОСТ11371-78 | |
| 89 | [***] | Шайба 10.01.0115 ГОСТ11371-78 | |
| 90 | [***] | Розетка штепсельная Г1С-300 А3 ГОСТ9260-76 | |
| 92 | [***] | Фонарь передний 23.3712 ГОСТ6964-72 | |
| 93 | [***] | Фонарь задний 33.3716 ГОСТ6964-72 | |
| 94 | [***] | Фонарь освещения номерного знака ФП-131 ГОСТ6964-72 | |
| 95 | [***] | Хомут Х01 10х7 ОСТВ3-4051-78 | |
| 97 | [***] | Колодка гнездовая 02-6.3-04 ОСТ37.003.032-88 | |
| 98 | [***] | Колодка штыревая 02-6.3-01 ОСТ37.003.032-88 | |
| 102 | [***] | Выключатель "массы" ВК318Е ТУ37.003.400-73 | |
| 114 | [***] | Розетка 47к ТУ16-526.359-74 | |
| 115 | [***] | Фара 30-3711 ТУ37.003.989-80 |
