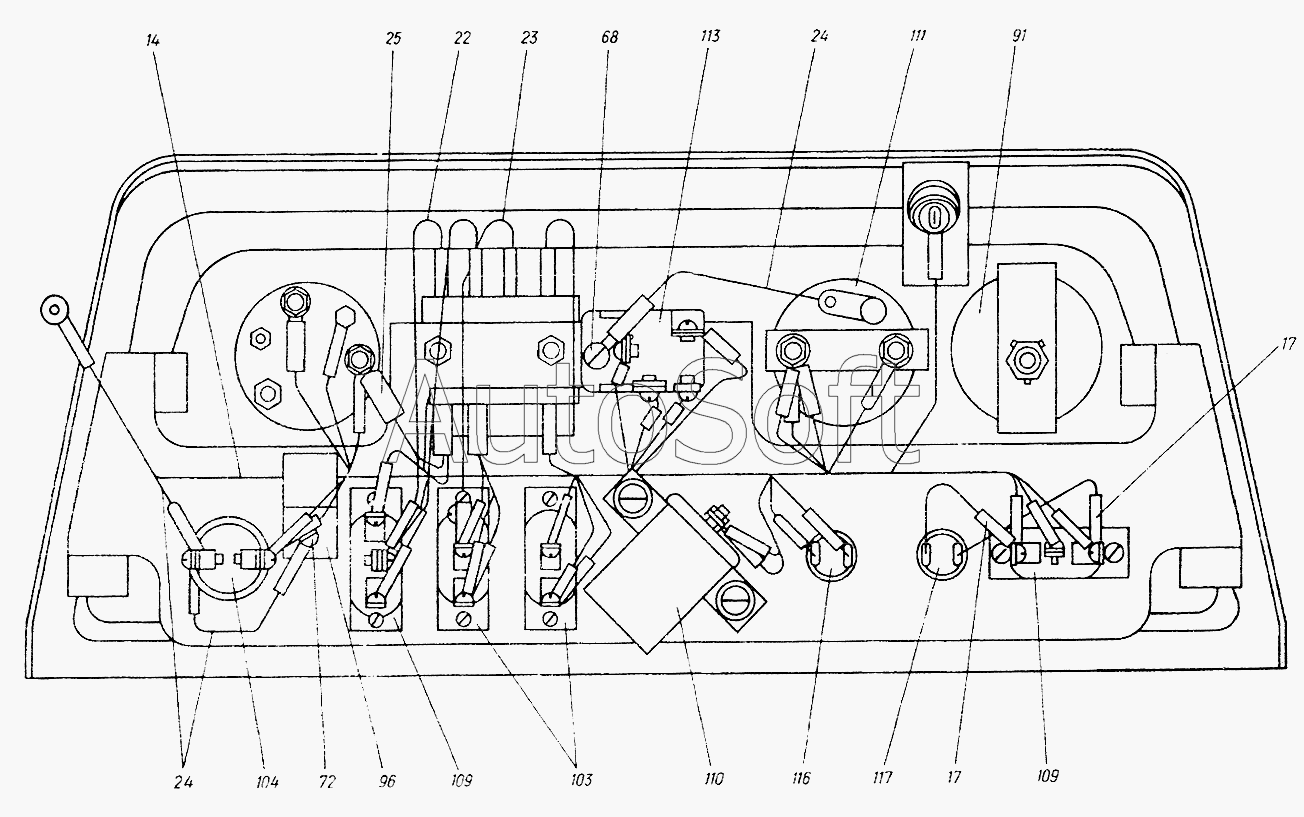

Каталог запасных частей к технике: ХТЗ Т-25Ф (2004). Щиток приборов 25Ф.48.031-2
96
117
116
113
111
110
109
109
104
103
14
91
72
68
25
24
24
23
22
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 14 | 2***0 | Жгут | |
| 17 | 2***4 | Провод | |
| 22 | 2***9 | Провод | |
| 23 | 2***1 | Провод | |
| 24 | 2***0 | Провод | |
| 25 | 2***1 | Провод | |
| 68 | [***] | Винт ВМ6-6gх12.58.019 ГОСТ17473-80 | |
| 72 | [***] | Винт ВМ6-6gх12.58.019 ГОСТ17475-80 | |
| 73 | [***] | Винт ВМ6-6gх18.58.019 ГОСТ17475-80 | |
| 91 | [***] | Указатель давления масла МД-222 16.38300-10 ГОСТ1701-75 | |
| 96 | [***] | Хомут X01 20х7 ОСТВ3-4051-78 | |
| 103 | [***] | Выключатель 4602.3710 ТУ37.003.1079-81 | |
| 104 | [***] | Выключатель ВК322 ТУ37.003.402-73 | |
| 105 | [***] | Замок-включатель ВК-856.3708000-ХЛ ТУ37.003.385-73 | |
| 106 | [***] | Лампа А12-1 ТУ16-89 ИКВА.675000.016 ТУ | |
| 109 | [***] | Переключатель 5102.3709 ТУ37.003.1079-81 | |
| 110 | [***] | Прерыватель указателей поворота РС410М | |
| 111 | У***0 | Приемник указателя температуры масла климатическое исполнение У УК 133 АВ ТУ37.003.459-80 | |
| 113 | [***] | Реле стартера 73.3747 ТУ37.469.008-92 | |
| 116 | [***] | Фонарь контрольной лампы 12.3803010 ТУ37.003.293-72 | |
| 117 | [***] | Фонарь контрольной лампы 121.3803010 ТУ37.003.293-72 |
