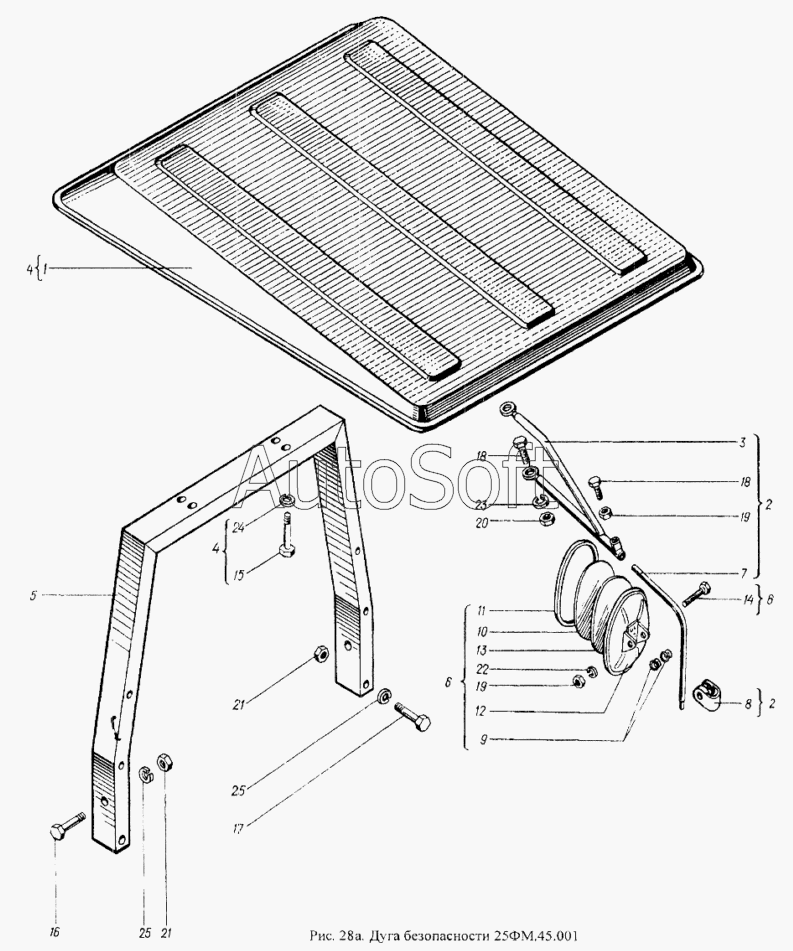

Каталог запасных частей к технике: ХТЗ Т-25Ф (2004). Дуга безопасности 25ФМ.45.001
13
25
25
24
23
22
21
21
20
19
19
18
18
17
16
15
14
1
12
11
10
9
8
7
6
6
5
4
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Козырек | |
| 2 | 2***0 | Кронштейн зеркала | |
| 3 | 2***1 | Стойка | |
| 4 | 2***1 | Дуга безопасности | |
| 5 | 2***0 | Дуга | |
| 6 | 1***2 | Зеркало наружное | |
| 7 | 2***3 | Держатель | |
| 8 | 1***0 | Кронштейн | |
| 9 | 1***1 | Втулка | |
| 10 | 4***7 | Зеркало наружное | |
| 11 | 4***9 | Ободок наружного зеркала | |
| 12 | 4***2 | Корпус наружного зеркала с кронштейном | |
| 13 | 4***7 | Прокладка наружного зеркала | |
| 14 | [***] | Болт М8-6gх55.88.35.019 ГОСТ7795-70 | |
| 15 | [***] | Болт М12-6gх60.88.35.019 ГОСТ7795-70 | |
| 16 | [***] | Болт М16-6gх70.88.35.019 ГОСТ7795-70 | |
| 17 | [***] | Болт М16-6gх110.58.35.019 ГОСТ7795-70 | |
| 18 | [***] | Болт М10-6gх20.88.35.019 ГОСТ7796-70 | |
| 19 | [***] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 20 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 21 | [***] | Гайка М16-6Н.6.0112 ГОСТ5915-70 | |
| 22 | [***] | Шайба 8.65Г.05 ГОСТ6402-70 | |
| 23 | [***] | Шайба 10.65Г.05 ГОСТ6402-70 | |
| 24 | [***] | Шайба 12.65Г.05 ГОСТ6402-70 | |
| 25 | [***] | Шайба 16.65Г.05 ГОСТ6402-70 |
