Каталог запасных частей к технике: ХТЗ Т-25Ф (2004). Нормали
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
5
5
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
8
9
9

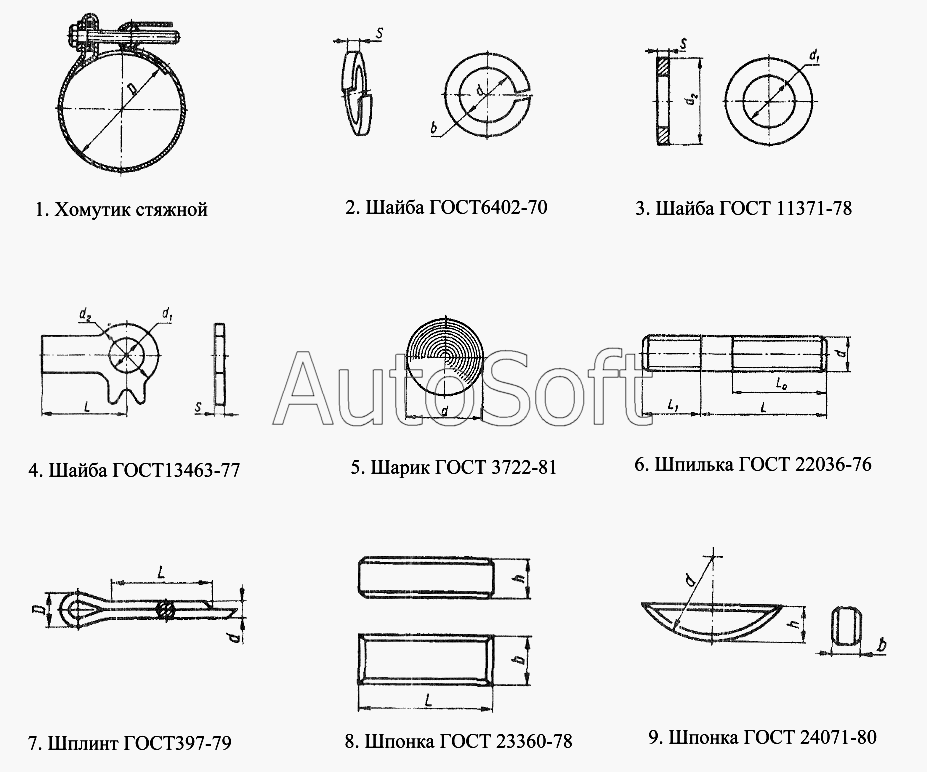

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Хомутик стяжной ХСВА-26 (D=26) | |
| 1 | [***] | Хомутик стяжной ХСВА-73 (D=73, d=16) | |
| 2 | [***] | Шайба 10.65Г.05 (d=10,2, S=2,5, b=2,5 | |
| 2 | [***] | Шайба 10.ОТ.65Г.05 ГОСТ6402-70 (d=10,2, S=3.5, b=3,5) | |
| 2 | [***] | Шайба 10Т.65Г.05 ГОСТ6402-70 (d=10,2, S=2,5, b=2,5) | |
| 2 | [***] | Шайба 12.65Г.05 ГОСТ6402-70 (d=12,2, S=4.0, b=4,0) | |
| 2 | [***] | Шайба 12ОТ.65Г.05 ГОСТ6402-70 (d=12,2, S=4,0, b=4.0) | |
| 2 | [***] | Шайба 12Т.65Г.05 ГОСТ6402-70 (d=12,2, S=3,5, b=3,5) | |
| 2 | [***] | Шайба 14.65Г.05 ГОСТ6402-70 (d=14.2, S=3.5, b=3,5) | |
| 2 | [***] | Шайба 14ОТ.65Г.05 ГОСТ6402-70 (d=14,2, S=4,5, b=4,5) | |
| 2 | [***] | Шайба 14Т.65Г.05 ГОСТ6402-70 (d=14,2, S=4.0, b=4.0) | |
| 2 | [***] | Шайба 16.65Г.05 ГОСТ6402-70 (d=16.3, S=4,0, b=4,0) | |
| 2 | [***] | Шайба 16.ОТ.65Г.05 ГОСТ6402-70 (d=16,3, S=5,0, b=5.0) | |
| 2 | [***] | Шайба 16Т.65Г.05 ГОСТ6402-70 (d=16.3, S=4,5, b=4,5) | |
| 2 | [***] | Шайба 18Т.65Г.05 ГОСТ6402-70 (d=18,3, S=5,0, b=5,0) | |
| 2 | [***] | Шайба 3.65Г.05 ГОСТ6402-70 (d=3,1, S=0,8, b=0,8) | |
| 2 | [***] | Шайба 4.65Г.05 ГОСТ6402-70 (d=4,1, S=1,2, b=1,2) | |
| 2 | [***] | Шайба 5.65Г.05 ГОСТ6402-70 (d=5,1, S=1,4, b=1,4) | |
| 2 | [***] | Шайба 6.65Г.05 ГОСТ6402-70 (d=6,1, S=1,6, b=1,6) | |
| 2 | [***] | Шайба 8.65Г.05 (d=8,2, S=2,0, b=2,0 | |
| 3 | [***] | Шайба С10.01.0115 ГОСТ11371-78 (d1=11,0, d2=20,0, S=2.0) | |
| 3 | [***] | Шайба С12.01.0115 ГОСТ11371-78 (d1=13,5, d2=24,0, S=2.5) | |
| 3 | [***] | Шайба С16.01.0115 ГОСТ11371-78 (d1=17,5, d2=30,0, S=3.0) | |
| 3 | [***] | Шайба С22.01.0115 ГОСТ11371-78 (d1=24.0, d2=39, S=3.0) | |
| 3 | [***] | Шайба С24.01.0115 ГОСТ11371-78 (d1=26.0, d2=44, S=4.0) | |
| 3 | [***] | Шайба С27.01.0115 ГОСТ11371-78 (d1=30,0, d2=50.0, S=4,0) | |
| 3 | [***] | Шайба С6.01.0115 ГОСТ11371-78 (d1=6.6, d2=12, S=1.6) | |
| 3 | [***] | Шайба С8.01.0115 ГОСТ11371-78 (d1=9,0, d2=16, S=1,6) | |
| 4 | [***] | Шайба 8.04.0115 ГОСТ13463-77 (d1=8,4, d2=14,0, S=1,0, L=20,0) | |
| 5 | [***] | Шарик 15.081-60 ГОСТ3722-81 (d=15) | |
| 5 | [***] | Шарик 7,938-100 ГОСТ3722-81 (d=7) | |
| 6 | [***] | Шпилька М10x2чx25.66.013 ГОСТ22036-76 (d=10, L=25, L0=18, L1=16) | |
| 6 | [***] | Шпилька М10х35.66.016 ГОСТ22037-76 (d=10, L=35, L0=26, L1=16) | |
| 6 | [***] | Шпилька М12х32.66.016 ГОСТ22037-76 (d=12, L=32, L0=22, L1=20) | |
| 6 | [***] | Шпилька М12х35.66.013 ГОСТ22036-76 (d=12, L=35, L0=26, L1=20) | |
| 7 | [***] | Шплинт 1,6x12.016 ГОСТ397-79 (d=1,3, D=2,8, L=12) | |
| 7 | [***] | Шплинт 2.5x16.016 ГОСТ397-79 (d=2, D=4,5, L=16) | |
| 7 | [***] | Шплинт 2x12.016 ГОСТ397-79 (d=1,6, D=3,6, L=12) | |
| 7 | [***] | Шплинт 3,2x20.016 ГОСТ397-79 (d=2,7, D=5,95, L=20) | |
| 7 | [***] | Шплинт 3,2x25.016 ГОСТ397-79 (d=2,7, D=5,95, L=25) | |
| 7 | [***] | Шплинт 4x20.016 ГОСТ397-79 (d=3,5, D=7,55, L=20) | |
| 7 | [***] | Шплинт 4x25.016 ГОСТ397-79 (d=3,5, D=7,55, L=25) | |
| 7 | [***] | Шплинт 4x32.016 (d=3,5, D=7,55, L=32) | |
| 7 | [***] | Шплинт 4x40.016 (d=3,5, D=7,55, L=40) | |
| 7 | [***] | Шплинт 4x50.016 (d=3,5, D=7.55, L=50) | |
| 7 | [***] | Шплинт 5x30.016 (d=4,4, D=9,5, L=30) | |
| 7 | [***] | Шплинт 5x45.016 (d=4,4, D=9,5, L=45) | |
| 7 | [***] | Шплинт 5x50.016 (d=4,4, D=9,5, L=50) | |
| 8 | [***] | Шпонка 2-6x6x32 ГОСТ23360-70 (b=6, h=6, L=32) | |
| 9 | [***] | Шпонка 5x9 ГОСТ24071-80 (b=5, h=9, d=22) | |
| 9 | [***] | Шпонка 6x10 ГОСТ24071-80 (b=6, h=10, d=25) |
