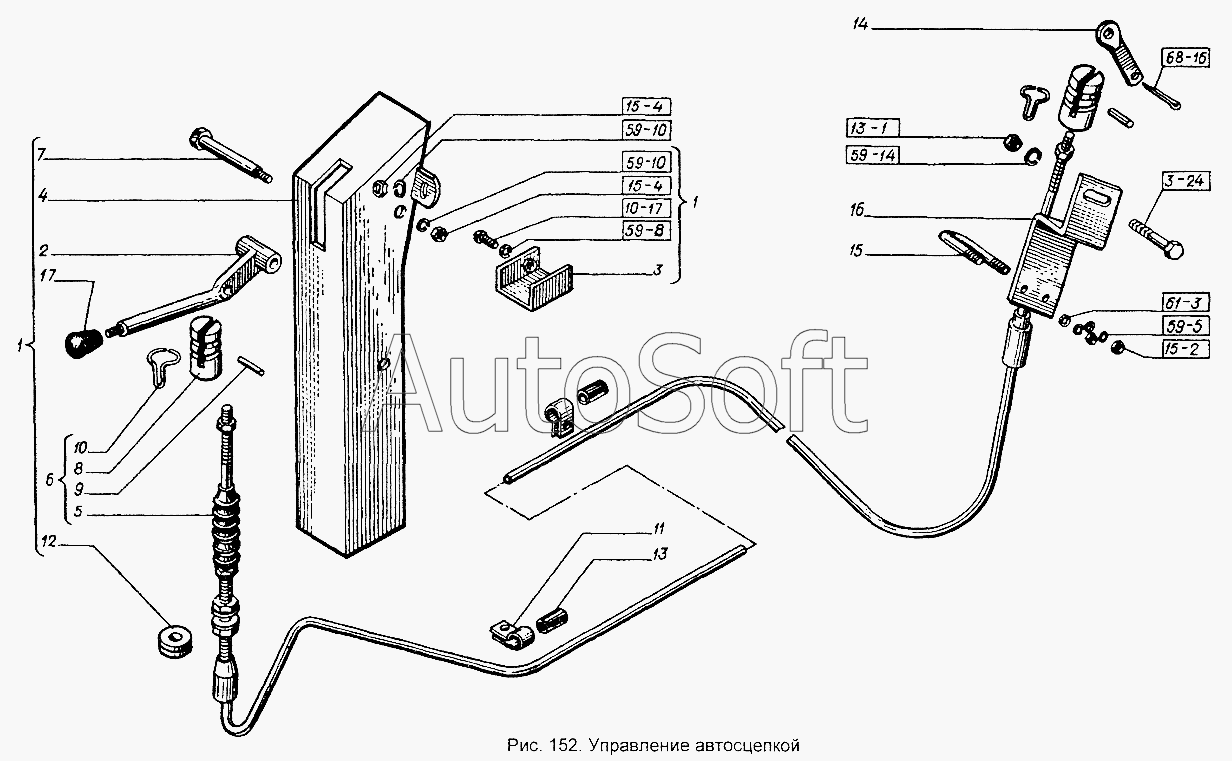

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Управление автосцепкой
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
М12х30.7796
М6х16.17473
М12.2526
М5.5915
М8.5915
М8.5915
151М.97.012
12.65Г.6402
5.65Г.6402
5.04.11371
6.65Г.6402
8.65Г.6402
8.65Г.6402
5x36.397
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12.65Г.6402 | 1***2 | Шайба | |
| 151М.97.012 | 1***2 | Управление автосцепкой | |
| 5.04.11371 | 5***1 | Шайба | |
| 5.65Г.6402 | 5***2 | Шайба | |
| 5x36.397 | 5***7 | Шплинт | |
| 6.65Г.6402 | 6***2 | Шайба | |
| 8.65Г.6402 | 8***2 | Шайба | |
| М12.2526 | М***6 | Гайка (d=12, H=7, S=17) | |
| М12х30.7796 | М***6 | Болт | |
| М5.5915 | М***5 | Гайка | |
| М6х16.17473 | М***3 | Винт | |
| М8.5915 | М***5 | Гайка | |
| 1 | 1***1 | Кожух | |
| 2 | 1***5 | Рычаг | |
| 3 | 1***7 | Упор | |
| 4 | 1***8 | Кожух | |
| 5 | 2***3 | Трос | |
| 6 | 1***1 | Трос | |
| 7 | 1***4 | Ось | |
| 8 | 1***7 | Вилка | |
| 9 | 1***3 | Штифт | |
| 10 | 1***5 | Стопор | |
| 11 | 7***6 | Скоба | |
| 12 | 1***3 | Втулка | |
| 13 | 1***А | Трубка проставочная | |
| 14 | 1***1 | Палец | |
| 15 | 1***3 | Скоба | |
| 16 | 1***2 | Кронштейн | |
| 17 | А***0 | Рукоятка управления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
