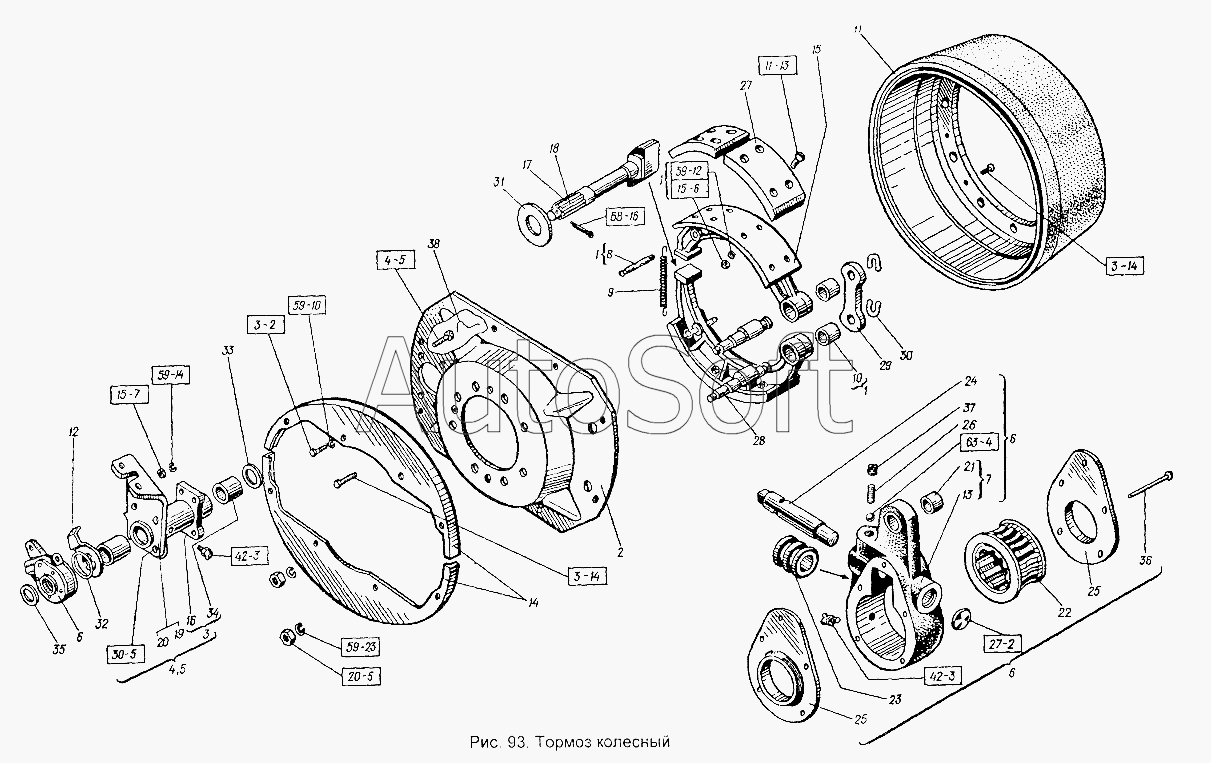

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Тормоз колесный
М12.5915
31
32
33
34
35
36
37
38
М10x20.7796
М10x20.7796
3М12х40.7796
М8х12.7796
М10х32.17475
М10.5915
М10.5915
30
М12.5915
М20х1,5.5929
16.3111
10x42.10299
2.3.45.19853
2.3.45.19853
151.38.014А
151.38.013А
10.65Г.6402
12.65Г.6402
20.65Г.6402
8.65Г.6402
7,938-200.3722
5x36.397
16
2
3
4
5
6
6
6
7
8
9
10
11
12
13
14
15
1
1
1
17
18
19
20
21
22
23
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10.65Г.6402 | 1***2 | Шайба | |
| 10x42.10299 | 1***9 | Заклепка | |
| 12.65Г.6402 | 1***2 | Шайба | |
| 151.38.013А | 1***А | Тормоз правый | |
| 151.38.014А | 1***А | Тормоз левый | |
| 16.3111 | 1***1 | Заглушка | |
| 2.3.45.19853 | 2***3 | Масленка | |
| 20.65Г.6402 | 2***2 | Шайба (d=20,5, b=S=4,5) | |
| 3М12х40.7796 | 3***6 | Болт (d=12, l=40, L0=30, H=8, S=17) | |
| 5x36.397 | 5***7 | Шплинт | |
| 7,938-200.3722 | 7***2 | Шарик (d=7,938) | |
| 8.65Г.6402 | 8***2 | Шайба | |
| М10.5915 | М***5 | Гайка | |
| М10.5915 | М***5 | Гайка | |
| М10x20.7796 | М***6 | Болт | |
| М10х32.17475 | М***5 | Винт (d=10, l=32, L0=32, H=5, D=18) | |
| М12.5915 | М***5 | Гайка | |
| М12.5915 | М***5 | Гайка | |
| М20х1,5.5929 | М***9 | Гайка | |
| М8х12.7796 | М***6 | Болт | |
| 1 | 1***А | Колодка | |
| 2 | 1***5 | Щит | |
| 3 | 1***4 | Кронштейн в сборе | |
| 4 | 1***5 | Кронштейн тормозной камеры правый в сборе | |
| 5 | 1***6 | Кронштейн тормозной камеры левый в сборе | |
| 6 | 1***6 | Регулировочный рычаг переднего тормоза в сборе | |
| 7 | 1***7 | Корпус регулировочного рычага переднего тормоза в сборе | |
| 8 | 1***3 | Палец оттяжной пружины | |
| 9 | 1***А | Пружина | |
| 10 | 1***8 | Втулка | |
| 11 | 1***2 | Барабан | |
| 12 | 1***1 | Стрелка | |
| 13 | 1***8 | Корпус | |
| 14 | 1***4 | Обод | |
| 15 | 1***А | Колодка | |
| 16 | 1***Б | Кронштейн | |
| 17 | 1***8 | Кулак тормоза разжимной левый | |
| 18 | 1***9 | Кулак тормоза разжимной правый | |
| 19 | 1***3 | Кронштейн правый | |
| 20 | 1***4 | Кронштейн левый | |
| 21 | 1***9 | Втулка регулировочного рычага | |
| 22 | 1***0 | Шестерня червячная регулировочного рычага | |
| 23 | 1***1 | Червяк регулировочного рычага | |
| 24 | 1***2 | Ось червяка регулировочного рычага | |
| 25 | 1***3 | Крышка корпуса регулировочного рычага | |
| 26 | 1***4 | Пружина фиксатора червяка регулировочного рычага | |
| 27 | 1***А | Накладка | |
| 28 | 1***5 | Ось колодок | |
| 29 | 1***8 | Стяжка осей колодок | |
| 30 | 1***2 | Чека осей колодок тормозов | |
| 31 | 1***0 | Шайба опорная | |
| 32 | 1***1 | Шайба регулировочная | |
| 33 | 1***2 | Кольцо войлочное | |
| 34 | 1***5 | Втулка | |
| 35 | 1***6 | Шайба | |
| 36 | 3***П | Заклепка | |
| 37 | 3***П | Пробка | |
| 38 | П***0 | Проволока |
