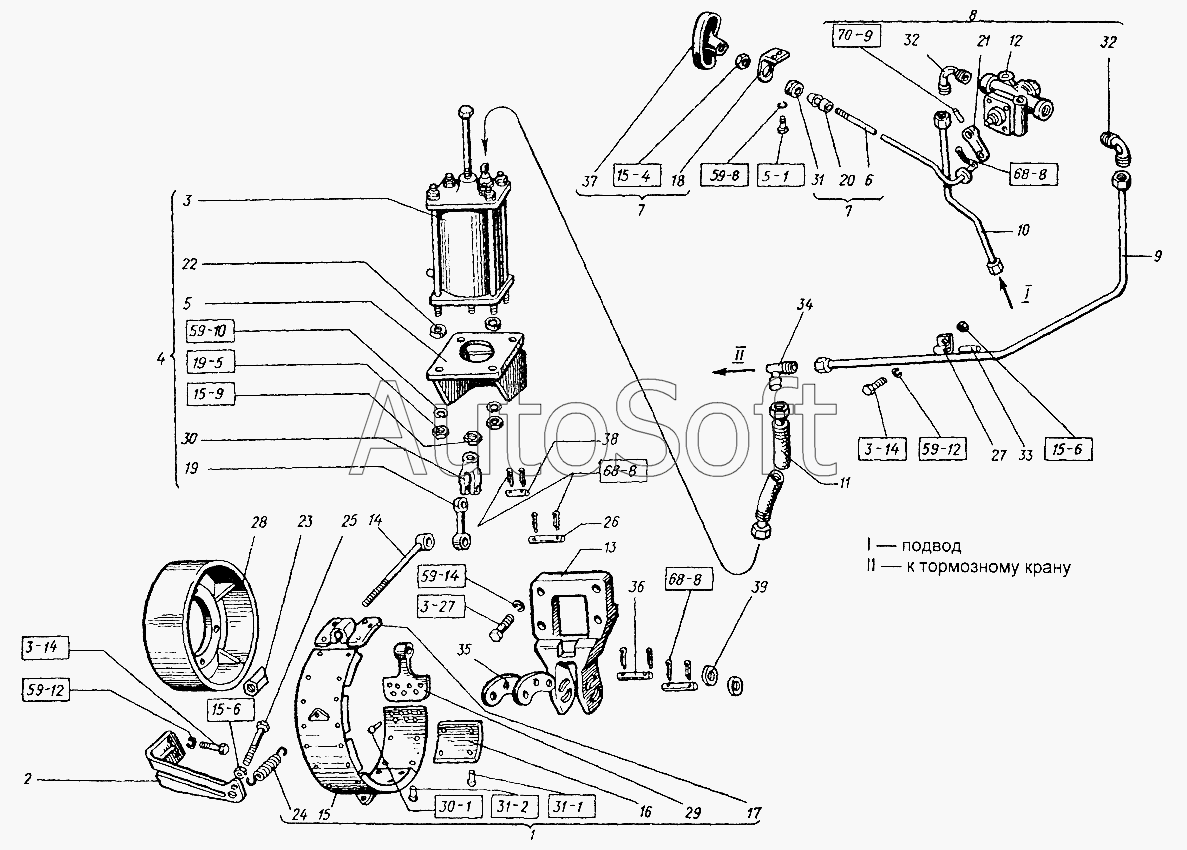

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Привод управления стояночным тормозом
М14.5915
30
31
32
32
33
34
35
36
37
38
39
М10x20.7796
М10x20.7796
М6х12.7798
М10.5915
М10.5915
М10.5915
М10.5915
29
М14.5915
М8.5915
М8.5927
4x12.10300
4x22.10300
6x20.10299
151.46.001-3
10.65Г.6402
10.65Г.6402
12.65Г.6402
6.65Г.6402
8.65Г.6402
3,2x20.397
3,2x20.397
3,2x20.397
3.3x20.3128
15
2
3
4
5
6
7
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10.65Г.6402 | 1***2 | Шайба | |
| 12.65Г.6402 | 1***2 | Шайба | |
| 151.46.001-3 | 1***3 | Привод управления стояночным тормозом | |
| 3,2x20.397 | 3***7 | Шплинт | |
| 3.3x20.3128 | 3***8 | Штифт (d=3, L=20) | |
| 4x12.10300 | 4***0 | Заклёпка | |
| 4x22.10300 | 4***0 | Заклепка (d=4, L=22, H=1,6, D=7) | |
| 6.65Г.6402 | 6***2 | Шайба | |
| 6x20.10299 | 6***9 | Заклёпка | |
| 8.65Г.6402 | 8***2 | Шайба | |
| М10.5915 | М***5 | Гайка | |
| М10.5915 | М***5 | Гайка | |
| М10x20.7796 | М***6 | Болт | |
| М14.5915 | М***5 | Гайка | |
| М14.5915 | М***5 | Гайка | |
| М6х12.7798 | М***8 | Болт | |
| М8.5915 | М***5 | Гайка | |
| М8.5927 | М***7 | Гайка (d=8, H=6,5, S=13) | |
| 1 | 1***1 | Лента центрального тормоза | |
| 2 | 1***А | Кронштейн | |
| 3 | 1***3 | Пневмоаккумулятор | |
| 4 | 1***0 | Пневмоаккумулятор | |
| 5 | 1***1 | Кронштейн | |
| 6 | 1***3 | Тяга | |
| 7 | 1***4 | Тяга | |
| 8 | 1***2 | Кран | |
| 9 | 1***1 | Труба | |
| 10 | 1***2 | Трубка | |
| 11 | 1***3 | Трубка | |
| 12 | А***0 | Кран разобщительный | |
| 13 | 1***2 | Кронштейн центрального тормоза | |
| 14 | 1***8 | Тяга ленты | |
| 15 | 1***1 | Лента | |
| 16 | 1***2 | Колодка | |
| 17 | 1***4 | Кронштейн | |
| 18 | 1***2 | Кронштейн | |
| 19 | 1***1 | Тяга | |
| 20 | 1***3 | Втулка | |
| 21 | 1***5 | Рычаг | |
| 22 | 1***3 | Втулка | |
| 23 | 1***4 | Гайка регулировочная | |
| 24 | 5***3 | Пружина для оттяжки тормозных лент | |
| 25 | 5***9 | Болт регулировочный | |
| 26 | 5***0 | Палец | |
| 27 | 7***6 | Скоба | |
| 28 | 1***А | Барабан | |
| 29 | 1***0 | Ушко ленты | |
| 30 | 1***2 | Вилка | |
| 31 | 1***5 | Втулка | |
| 32 | 1***1 | Угольник | |
| 33 | 1***1 | Трубка | |
| 34 | 1***2 | Тройник | |
| 35 | А***1 | Рычаг тормоза | |
| 36 | А***5 | Палец пружины тормоза | |
| 37 | А***0 | Рукоятка | |
| 38 | А***1 | Палец | |
| 39 | Ш***2 | Шайба |
