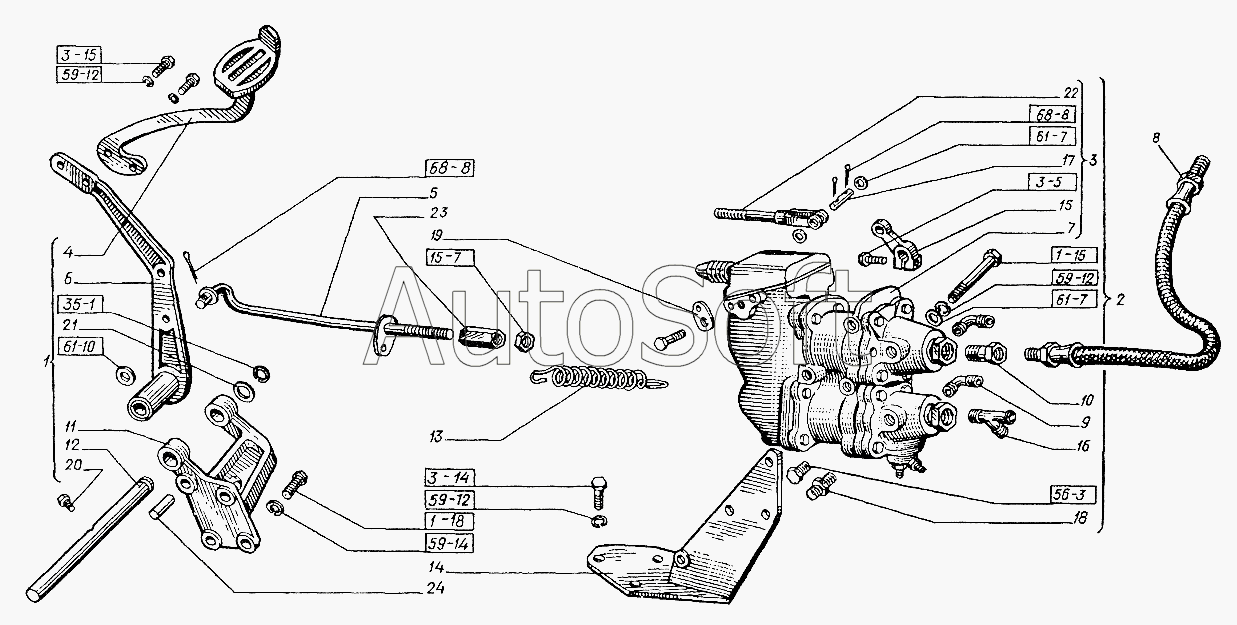

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Пневмосистема. Кран тормозной
М12.5915
21
22
23
24
М10х110.7795
М10x20.7796
М10x25.7796
М12х45.7795
М8х25.7796
20
М12.5915
Б25.13940
КГ 3/8"
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.04.11371
10.04.11371
12.65Г.6402
12.04.11371
3,2x20.397
3,2x20.397
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10.04.11371 | 1***1 | Шайба | |
| 10.65Г.6402 | 1***2 | Шайба | |
| 12.04.11371 | 1***1 | Шайба | |
| 12.65Г.6402 | 1***2 | Шайба | |
| 3,2x20.397 | 3***7 | Шплинт | |
| Б25.13940 | Б***0 | Кольцо (d=23,1, b=3,2, S=1,2) | |
| КГ 3/8" | К***" | Пробка (L=21, H=5, S=19) | |
| М10x20.7796 | М***6 | Болт | |
| М10x25.7796 | М***6 | Болт | |
| М10х110.7795 | М***5 | Болт | |
| М12.5915 | М***5 | Гайка | |
| М12.5915 | М***5 | Гайка | |
| М12х45.7795 | М***5 | Болт (d=12, l=45, L0=30, H=7, S=17) | |
| М8х25.7796 | М***6 | Болт | |
| 1 | 1***3 | Кронштейн | |
| 2 | 1***6 | Кран тормозной | |
| 3 | 1***7 | Кран тормозной в сборе | |
| 4 | 1***1 | Удлинитель | |
| 5 | 1***4 | Тяга | |
| 6 | 1***4 | Рычаг | |
| 7 | 1***Б | Кран тормозной в сборе | |
| 8 | 2***1 | Шланг к передним тормозным камерам гибкий в сборе | |
| 9 | 1***1 | Угольник | |
| 10 | 1***5 | Штуцер | |
| 11 | 1***А | Кронштейн | |
| 12 | 1***4 | Валик | |
| 13 | 1***2 | Пружина | |
| 14 | 1***1 | Кронштейн | |
| 15 | 1***8 | Рычаг ручного привода тормозов прицепов | |
| 16 | 1***2 | Тройник | |
| 17 | 5***3 | Ось рычага фиксатора | |
| 18 | 5***7 | Ниппель конечный 8-3/8" | |
| 19 | 5***4 | Ушко пружины | |
| 20 | 1***9 | Болт стопорный | |
| 21 | 1***6 | Шайба | |
| 22 | 1***7 | Вилка регулировочная | |
| 23 | 1***2 | Тяга соединительная | |
| 24 | А***0 | Установочный штифт |
