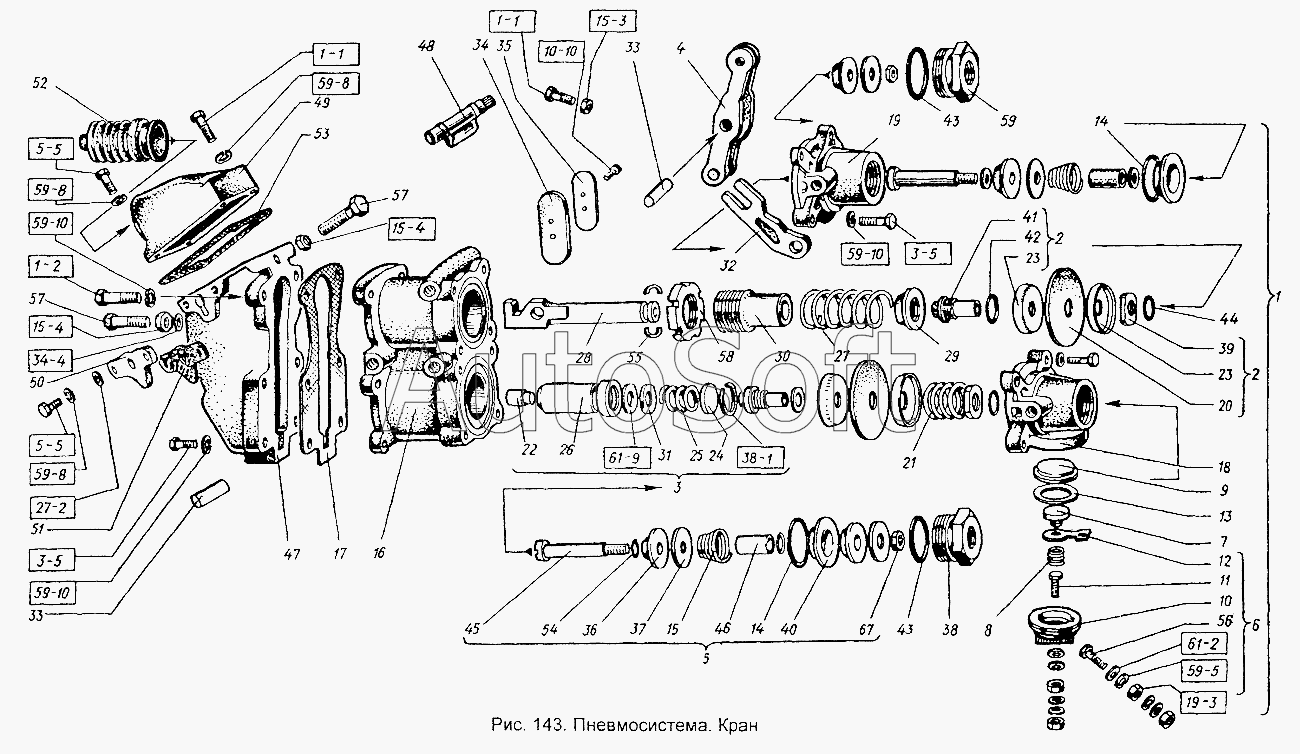

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Пневмосистема. Кран
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
57
58
59
67
М6х20.7798
М6х20.7798
М6х30.7795
М6х30.7795
М8х25.7796
М8х25.7796
М8х35.7795
М5х12.17473
М5.5927
М6.5915
М8.5915
М8.5915
16.3111
012-016-25-1-3.9833
В30.13943
12х2.04.11371
5.65Г.6402
5.01.11371
6.65Г.6402
6.65Г.6402
6.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 012-016-25-1-3.9833 | 0***3 | Кольцо | |
| 12х2.04.11371 | 1***1 | Шайба (d=13, d1=24, S=2) | |
| 16.3111 | 1***1 | Заглушка | |
| 5.01.11371 | 5***1 | Шайба | |
| 5.65Г.6402 | 5***2 | Шайба | |
| 6.65Г.6402 | 6***2 | Шайба | |
| 8.65Г.6402 | 8***2 | Шайба | |
| В30.13943 | В***3 | Кольцо | |
| М5.5927 | М***7 | Гайка | |
| М5х12.17473 | М***3 | Винт | |
| М6.5915 | М***5 | Гайка | |
| М6х20.7798 | М***8 | Болт | |
| М6х30.7795 | М***5 | Болт | |
| М8.5915 | М***5 | Гайка | |
| М8х25.7796 | М***6 | Болт | |
| М8х35.7795 | М***5 | Болт | |
| 1 | 1***Б | Кран тормозной в сборе | |
| 2 | 1***2 | Диафрагма | |
| 3 | 1***Б | Пружина уравновешивающая тормозного крана малая со стаканом в сборе | |
| 4 | 1***Б | Рычаг тормозного крана в сборе | |
| 5 | 1***2 | Клапан тормозного крана в сборе | |
| 6 | 1***0 | Колодка | |
| 7 | 1***5 | Основание контакта в сборе | |
| 8 | 1***2 | Пружина основания контакта | |
| 9 | 1***5 | Диафрагма включателя света стоп-сигнала | |
| 10 | 1***2 | Контактная колодка | |
| 11 | 1***5 | Болт контактный с контактом в сборе | |
| 12 | 1***Б | Шина контактная | |
| 13 | 1***6 | Прокладка | |
| 14 | 1***А | Прокладка | |
| 15 | 1***8 | Пружина клапана | |
| 16 | 1***Б | Корпус тормозного крана | |
| 17 | 1***3 | Прокладка корпуса тормозного крана | |
| 18 | 1***Б | Крышка тормозного крана нижняя | |
| 19 | 1***Б | Крышка тормозного крана верхняя | |
| 20 | 1***0 | Диафрагма тормозного крана | |
| 21 | 1***5 | Пружина поддиафрагменная тормозного крана | |
| 22 | 1***7 | Пятка стакана тормозного крана | |
| 23 | 1***1 | Шайба диафрагмы тормозного крана | |
| 24 | 1***6 | Шайба опорная малой уравновешивающей пружины тормозного крана | |
| 25 | 1***Б | Пружина уравновешивающая тормозного крана малая | |
| 26 | 1***Б | Стакан малой уравновешивающей пружины тормозного крана | |
| 27 | 1***4 | Пружина уравновешивающая тормозного крана большая | |
| 28 | 1***5 | Шток тормозного крана | |
| 29 | 1***А | Шайба опорная штока тормозного крана | |
| 30 | 1***А | Направляющая штока тормозного крана | |
| 31 | 1***Б | Прокладка регулировочная малой уравновешивающей пружины тормозного крана | |
| 32 | 1***Б | Рычаг тормозного крана малый | |
| 33 | 1***7 | Ось рычага тормозного крана | |
| 34 | 1***5 | Уплотнитель выпускного отверстия тормозного крана | |
| 35 | 1***6 | Крышка выпускного отверстия тормозного крана | |
| 36 | 1***1 | Конус клапана тормозного крана | |
| 37 | 1***3 | Шайба клапана тормозного крана большая | |
| 38 | 1***5 | Пробка тормозного крана | |
| 39 | 1***9 | Гайка диафрагмы тормозного крана | |
| 40 | 1***2 | Седло клапана | |
| 41 | 1***Б | Седло клапана тормозного крана выпускное | |
| 42 | 1***6 | Прокладка выпускного седла клапана тормозного крана | |
| 43 | 1***7 | Прокладка | |
| 44 | 1***9 | Кольцо уплотнительное седла клапана тормозного крана | |
| 45 | 1***В | Стержень клапана тормозного крана | |
| 46 | 1***3 | Трубка стержня клапана тормозного крана | |
| 47 | 1***А | Корпус | |
| 48 | 1***5 | Валик рычага ручного привода тормозного крана | |
| 49 | 1***2 | Крышка | |
| 50 | 1***5 | Крышка валика ручного привода тормозного крана | |
| 51 | 1***1 | Прокладка | |
| 52 | 1***1 | Чехол | |
| 53 | 1***9 | Прокладка корпуса рычагов тормозного крана | |
| 54 | 1***5 | Шайба клапана тормозного крана малая | |
| 55 | 1***7 | Полукольцо стопорное опорной шайбы штока тормозного крана | |
| 56 | 1***1 | Болт сигнала Стоп | |
| 57 | 3***8 | Болт | |
| 58 | 3***8 | Гайка | |
| 59 | А***4 | Пробка | |
| 67 | М***6 | Гайка |
