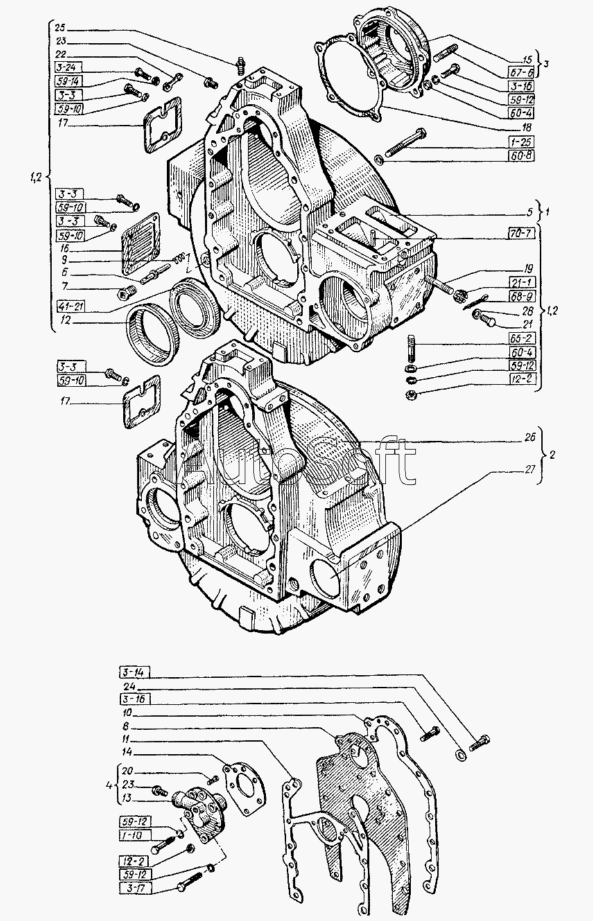

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Картер маховика
1
1
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
23
24
25
26
27
28
М10x20.7796
М10x30.7796
М10x30.7796
М10x35.7796
М10х50.7795
М12х30.7796
М14х100.7795
М8х16.7796
М8х16.7796
М8х16.7796
М8х16.7796
М10.2524
М10.2524
1.1-120x150-4.8752
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
10x1,5.04.10450
10x1,5.04.10450
12.65Г.6402
14.06.10450
8.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
М10х30.22038
М10х35.22034
3,2x22.397
2.10x25.3128
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1.1-120x150-4.8752 | 1***2 | Манжета | |
| 10.65Г.6402 | 1***2 | Шайба | |
| 10x1,5.04.10450 | 1***0 | Шайба (d=10,5, d1=15, S=1,5) | |
| 12.65Г.6402 | 1***2 | Шайба | |
| 14.06.10450 | 1***0 | Шайба (d=15, d1=24, S=2) | |
| 2.10x25.3128 | 2***8 | Штифт (d=10, L=25) | |
| 3,2x22.397 | 3***7 | Шплинт (d=2,7, D=5,7, L=22) | |
| 8.65Г.6402 | 8***2 | Шайба | |
| М10.2524 | М***4 | Гайка (d=10, H=8, S=14) | |
| М10x20.7796 | М***6 | Болт | |
| М10x30.7796 | М***6 | Болт | |
| М10x35.7796 | М***6 | Болт | |
| М10х30.22038 | М***8 | Шпилька (d=10, l=30, l0=25, l1=20) | |
| М10х35.22034 | М***4 | Шпилька (d=10, l=35, l0=26, l1=12) | |
| М10х50.7795 | М***5 | Болт (d=10, l=50, L0=26, H=6, S=14) | |
| М12х30.7796 | М***6 | Болт | |
| М14х100.7795 | М***5 | Болт (d=14, l=100, L0=34, H=8, S=19) | |
| М8х16.7796 | М***6 | Болт | |
| 1 | 6***0 | Картер маховика | |
| 2 | 6***0 | Картер маховика | |
| 3 | 6***0 | Проставка топливного насоса | |
| 4 | 6***2 | Опора | |
| 5 | 6***2 | Картер маховика | |
| 6 | 6***0 | Указатель ВМТ | |
| 7 | 6***0 | Втулка указателя ВМТ | |
| 8 | 6***1 | Щит | |
| 9 | 6***0 | Пружина | |
| 10 | 6***1 | Прокладка картера маховика | |
| 11 | 6***1 | Прокладка щита | |
| 12 | 6***0 | Кольцо маслоотражателя | |
| 13 | 6***1 | Опора | |
| 14 | 6***0 | Прокладка опоры шестерни | |
| 15 | 6***3 | Проставка | |
| 16 | 6***0 | Крышка люка | |
| 17 | 6***0 | Крышка | |
| 18 | 6***0 | Прокладка проставки | |
| 19 | 6***1 | Шпилька | |
| 20 | 6***1 | Штуцер | |
| 21 | 6***0 | Болт специальный | |
| 22 | 6***0 | Шайба замковая | |
| 23 | 6***0 | Заглушка | |
| 24 | 6***0 | Шайба | |
| 25 | 6***0 | Штуцер | |
| 26 | 6***0 | Картер маховика | |
| 27 | 6***0 | Заглушка | |
| 28 | С***2 | Прокладка поворотного угольника |
