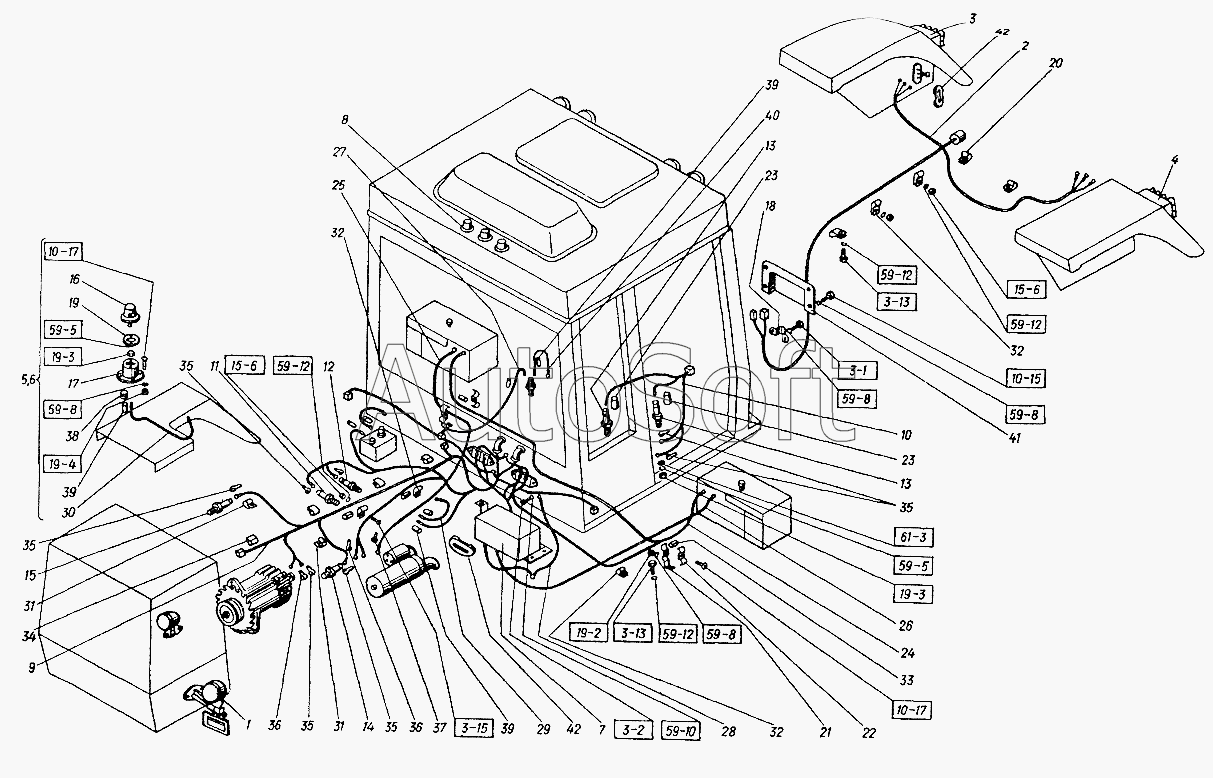

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Электрооборудование и приборы (дизель СМД-63А)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
31
32
32
32
33
34
35
35
35
35
35
36
36
37
38
39
39
39
40
41
42
42
М10х16.7796
М10х16.7796
М10x25.7796
М6х30.7796
М8х12.7796
М6х12.17473
М6х16.17473
М6х16.17473
М10.5915
М10.5915
М10.5915
М10.5915
М4.5927
М5.5927
М5.5927
М6.5927
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
5.65Г.6402
5.65Г.6402
5.04.11371
6.65Г.6402
6.65Г.6402
6.65Г.6402
6.65Г.6402
8.65Г.6402
151К.48.001-1-03
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10.65Г.6402 | 1***2 | Шайба | |
| 151К.48.001-1-03 | 1***3 | Электрооборудование и приборы | |
| 5.04.11371 | 5***1 | Шайба | |
| 5.65Г.6402 | 5***2 | Шайба | |
| 6.65Г.6402 | 6***2 | Шайба | |
| 8.65Г.6402 | 8***2 | Шайба | |
| М10.5915 | М***5 | Гайка | |
| М10.5915 | М***5 | Гайка | |
| М10x25.7796 | М***6 | Болт | |
| М10х16.7796 | М***6 | Болт | |
| М4.5927 | М***7 | Гайка | |
| М5.5927 | М***7 | Гайка | |
| М6.5927 | М***7 | Гайка | |
| М6х12.17473 | М***3 | Винт | |
| М6х16.17473 | М***3 | Винт | |
| М6х30.7796 | М***6 | Болт (d=6, l=30, L0=18, H=4, S=10) | |
| М8х12.7796 | М***6 | Болт | |
| 1 | 1***1 | Фары и фонари передние | |
| 2 | 1***6 | Жгут с розеткой | |
| 3 | 1***0 | Фонарь задний правый | |
| 4 | 1***1 | Фонарь задний левый | |
| 5 | 1***3 | Повторитель боковой указателя поворота | |
| 6 | 1***1 | Повторитель боковой указателя поворота | |
| 7 | 1***1 | Преобразователь напряжения | |
| 8 | 1***3 | Электрооборудование кабины | |
| 9 | 1***2 | Жгут | |
| 10 | 1***4 | Жгут | |
| 11 | М***0 | Датчик аварийного давления масла | |
| 12 | М***0 | Датчик аварийного давления масла | |
| 13 | М***0 | Датчик | |
| 14 | Т***0 | Датчик температуры воды | |
| 15 | Т***0 | Сигнализатор температуры воды | |
| 16 | У***1 | Повторитель боковой | |
| 17 | 1***1 | Основание | |
| 18 | 1***1 | Скоба | |
| 19 | 1***2 | Прокладка | |
| 20 | 1***4 | Скоба | |
| 21 | 1***3 | Скоба | |
| 22 | 1***8 | Скоба | |
| 23 | 1***1 | Чехол | |
| 24 | 1***1 | Провод | |
| 25 | 1***1 | Провод | |
| 26 | 1***1 | Провод | |
| 27 | 1***3 | Провод | |
| 28 | 1***4 | Провод | |
| 29 | 1***1 | Провод | |
| 30 | 1***6 | Провод | |
| 31 | 7***2 | Скоба | |
| 32 | 7***4 | Скоба | |
| 33 | 7***5 | Труба резиновая | |
| 34 | 1***1 | Скоба | |
| 35 | 1***9 | Колпачок | |
| 36 | 1***2 | Колпачок | |
| 37 | 1***4 | Колпачок | |
| 38 | 1***1 | Втулка | |
| 39 | 1***0 | Изолятор | |
| 40 | 1***2 | Провод | |
| 41 | 1***5 | Крышка | |
| 42 | 1***4 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
