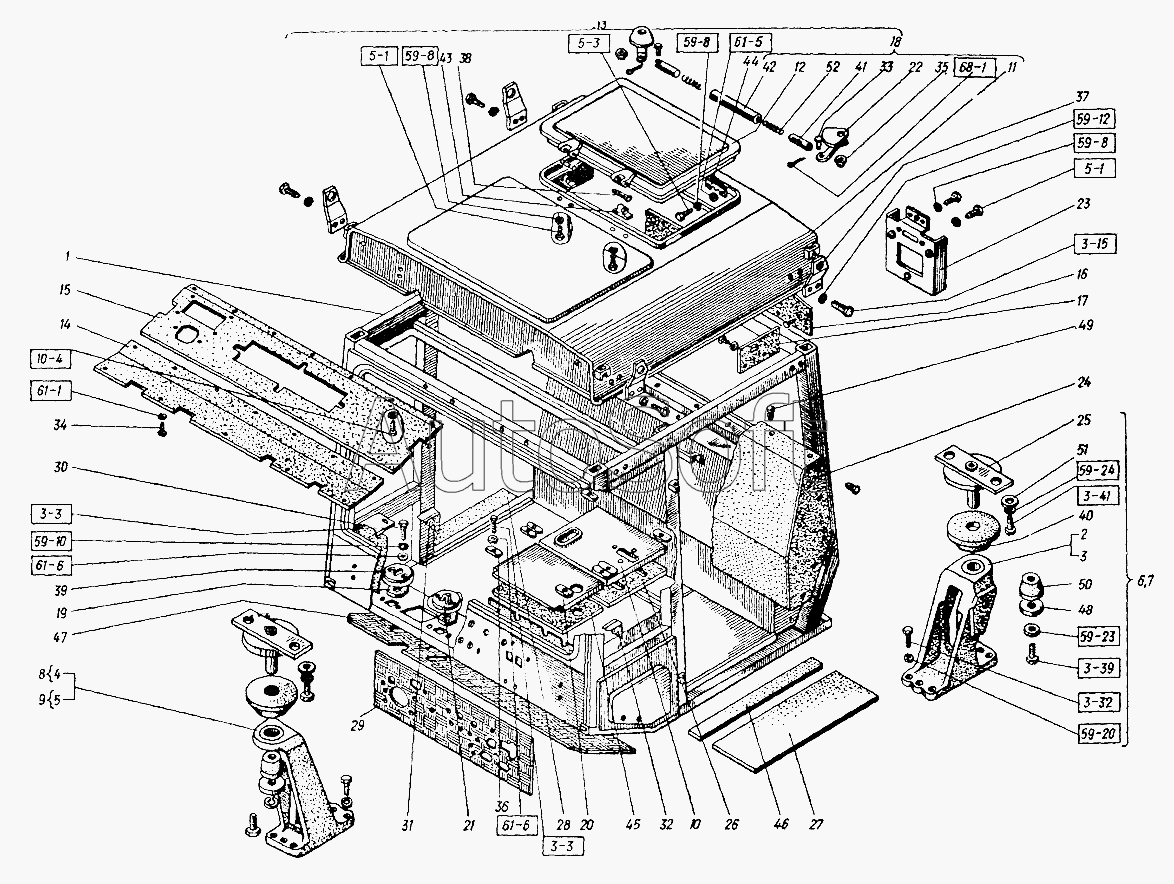

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Кабина
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
М10x25.7796
М16x40.7796
М20х 50.7796
М20х70.7796
М6х12.7798
М6х12.7798
М6х16.7798
М8х16.7796
М8х16.7796
М4х12.17473
10.65Г.6402
16.65Г.6402
20.65Г.6402
4.04.11371
6.65Г.6402
6.65Г.6402
6.65Г.6402
6.04.11371
8.65Г.6402
8.04.11371
8.04.11371
1,6x12.397
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1,6x12.397 | 1***7 | Шплинт | |
| 10.65Г.6402 | 1***2 | Шайба | |
| 151К.45.001 | 1***1 | Кабина | |
| 16.65Г.6402 | 1***2 | Шайба | |
| 20.65Г.6402 | 2***2 | Шайба (d=20,5, b=S=4,5) | |
| 4.04.11371 | 4***1 | Шайба | |
| 6.04.11371 | 6***1 | Шайба | |
| 6.65Г.6402 | 6***2 | Шайба | |
| 8.04.11371 | 8***1 | Шайба | |
| 8.65Г.6402 | 8***2 | Шайба | |
| М10x25.7796 | М***6 | Болт | |
| М16x40.7796 | М***6 | Болт (d=16, l=40, L0=40, H=9, S=22) | |
| М20х 50.7796 | М***6 | Болт (d=20, l=50, L0=50, H=11, S=27) | |
| М20х70.7796 | М***6 | Болт (d=20, l=70, L0=46, H=11, S=27) | |
| М4х12.17473 | М***3 | Винт | |
| М6х12.7798 | М***8 | Болт | |
| М6х16.7798 | М***8 | Болт | |
| М8х16.7796 | М***6 | Болт | |
| 1 | 1***0 | Каркас | |
| 2 | 1***А | Кронштейн | |
| 3 | 1***1 | Кронштейн | |
| 4 | 1***А | Кронштейн | |
| 5 | 1***1 | Кронштейн | |
| 6 | 1***А | Кронштейн | |
| 7 | 1***1 | Кронштейн | |
| 8 | 1***А | Кронштейн | |
| 9 | 1***1 | Кронштейн | |
| 10 | 1***1 | Крышка | |
| 11 | 1***1 | Крыша | |
| 12 | 1***8 | Крышка | |
| 13 | 1***1 | Крыша | |
| 14 | 1***9 | Экран | |
| 15 | 1***0 | Экран | |
| 16 | 1***1 | Экран | |
| 17 | 1***1 | Экран | |
| 18 | 1***8 | Крышка | |
| 19 | 1***9 | Уплотнитель педали | |
| 20 | 1***1 | Крышка | |
| 21 | 1***9 | Крышка уплотнения педали | |
| 22 | 1***2 | Замок | |
| 23 | 1***А | Кронштейн | |
| 24 | 1***0 | Чехол | |
| 25 | 1***А | Планка | |
| 26 | 1***А | Экран | |
| 27 | 1***0 | Экран | |
| 28 | 1***А | Экран | |
| 29 | 1***1 | Экран | |
| 29 | 1***2 | Экран | |
| 30 | 1***1 | Облицовка | |
| 30 | 1***2 | Облицовка | |
| 31 | 1***0 | Обивка | |
| 32 | 1***1 | Обивка | |
| 33 | 7***0 | Палец | |
| 34 | 1***8 | Шуруп самонарезной | |
| 35 | 1***3 | Гайка | |
| 36 | 1***0 | Зажим | |
| 37 | 1***7 | Скоба | |
| 38 | 1***1 | Ось петли | |
| 39 | 1***1 | Крышка | |
| 40 | 1***А | Амортизатор | |
| 41 | 1***2 | Шток | |
| 42 | 1***3 | Рукоятка | |
| 43 | 1***6 | Петля | |
| 44 | 1***2 | Зацеп | |
| 45 | 1***А | Экран | |
| 46 | 1***А | Экран | |
| 47 | 1***А | Экран | |
| 48 | 1***А | Шайба | |
| 49 | 1***1 | Фиксатор | |
| 50 | 1***1 | Буфер | |
| 51 | 1***А | Шайба | |
| 52 | 1***2 | Пружина клапана |
