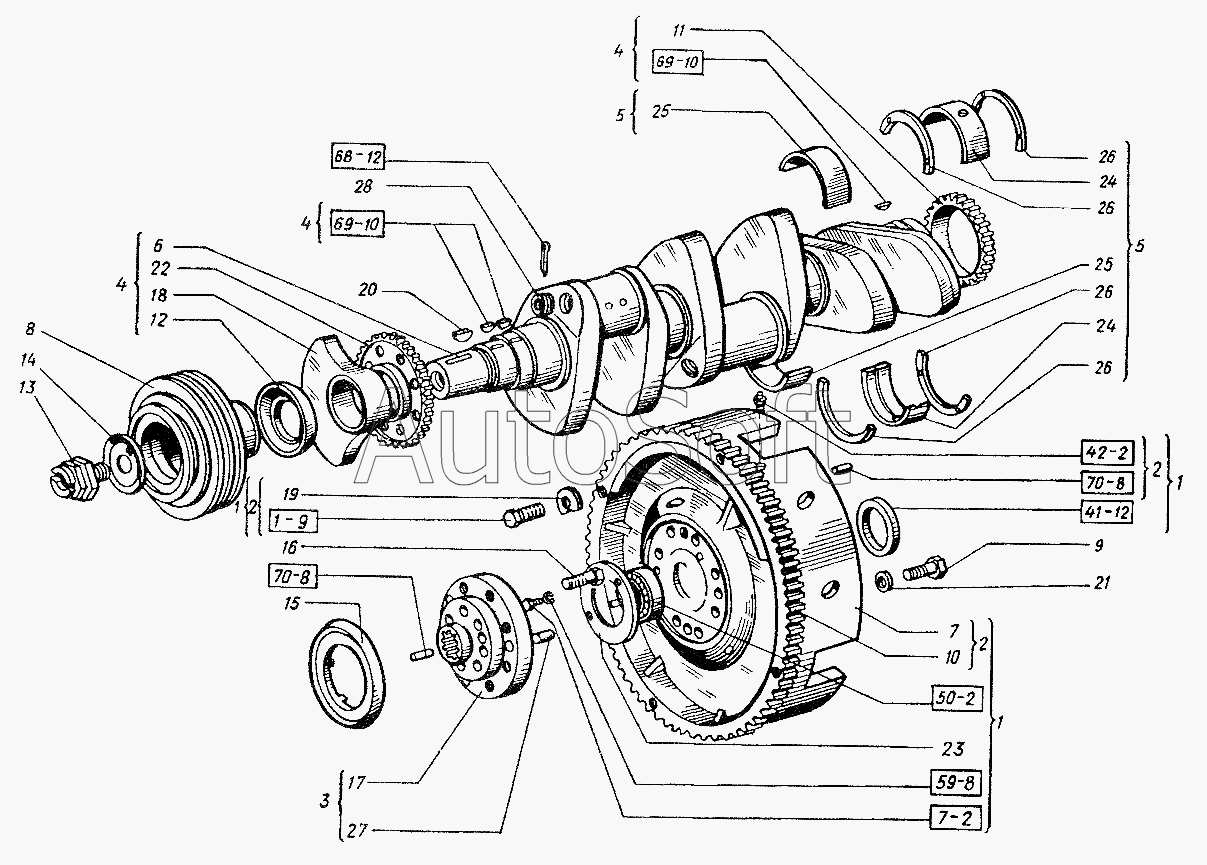

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Вал коленчатый
1
1
1
1
1
1
2
2
2
2
2
2
3
4
4
4
5
5
5
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
26
26
27
28
М10x45.7795
М6х12.7805
1.2-50x70-1.8752
1.3.19853
60209.7242
6.65Г.6402
4x25.397
8x11.24071
8x11.24071
2.12x25.3128
2.12x25.3128
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1.2-50x70-1.8752 | 1***2 | Манжета (d=50, D=70, h=10) | |
| 1.3.19853 | 1***3 | Масленка | |
| 2.12x25.3128 | 2***8 | Штифт (d=12, L=25) | |
| 4x25.397 | 4***7 | Шплинт | |
| 6.65Г.6402 | 6***2 | Шайба | |
| 60209.7242 | 6***2 | Подшипник (d=45, D=85, L=19) | |
| 8x11.24071 | 8***1 | Шпонка (b=8, h=11, d=28) | |
| М10x45.7795 | М***5 | Болт | |
| М6х12.7805 | М***5 | Болт (d=6, l=12, L0=12, H=4, S=10) | |
| 1 | 6***0 | Маховик | |
| 1 | 6***0 | Маховик | |
| 2 | 6***0 | Маховик | |
| 2 | 6***0 | Маховик | |
| 3 | 6***0 | Фланец коленчатого вала | |
| 4 | 6***0 | Вал коленчатый | |
| 5 | А***1 | Комплект коренных вкладышей | |
| 5 | А***2 | Комплект коренных вкладышей | |
| 6 | 6***0 | Вал коленчатый | |
| 7 | 6***0 | Маховик | |
| 8 | 6***0 | Шкив | |
| 9 | 6***0 | Болт | |
| 10 | 6***0 | Венец маховика | |
| 10 | 6***0 | Венец | |
| 11 | 6***0 | Колесо зубчатое m = 2.5, z = 45 | |
| 12 | 6***0 | Маслоотражатель | |
| 13 | 6***0 | Храповик | |
| 14 | 6***0 | Шайба стопорная | |
| 15 | 6***0 | Маслоотражатель | |
| 16 | 6***0 | Болт крепления маховика и фланца | |
| 17 | 6***0 | Фланец коленчатого вала | |
| 18 | 6***1 | Противовес коленчатого вала передний | |
| 19 | 6***0 | Шайба стопорная | |
| 20 | 6***0 | Сегмент | |
| 21 | 6***0 | Шайба | |
| 22 | 6***0 | Колесо зубчатое | |
| 23 | 8***0 | Кольцо | |
| 24 | А***А | Вкладыш коренного подшипника | |
| 25 | А***А | Вкладыш коренного подшипника | |
| 26 | А***1 | Полукольцо | |
| 27 | С***0 | Штифт установочный | |
| 28 | С***1 | Заглушка |
