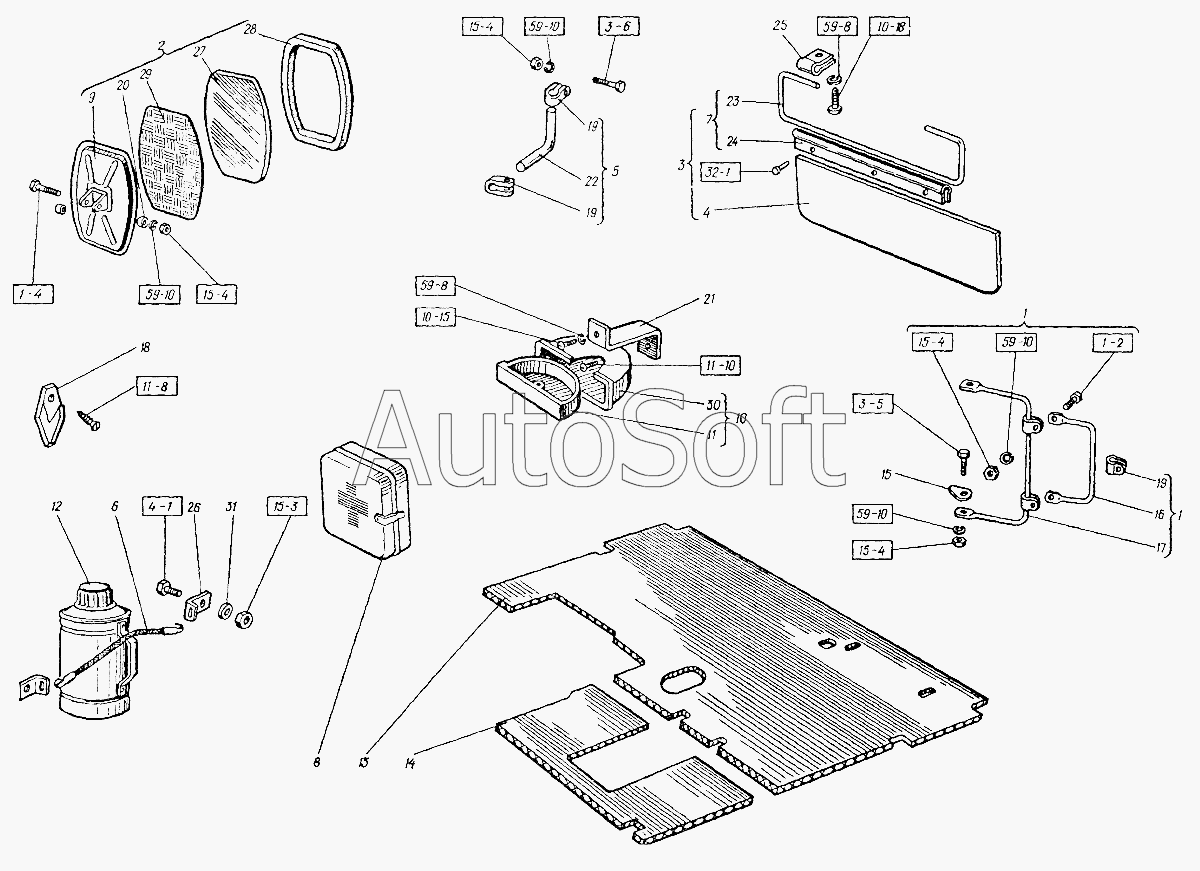

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Оборудование кабины
М8х55.7795
25
26
27
28
29
30
31
3М6х16.7796
М8х25.7796
М8х30.7796
М8х35.7795
24
М6х12.17475
М6х12.17473
М6х18.17475
М6х8.17473
М6.5915
М8.5915
М8.5915
М8.5915
М8.5915
2-4x8.12642
151К.69.001
6.65Г.6402
6.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
13
2
3
4
5
6
7
8
9
10
11
12
1
1
14
15
16
17
18
19
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151К.69.001 | 1***1 | Оборудование кабины | |
| 2-4x8.12642 | 2***2 | Заклёпка | |
| 3М6х16.7796 | 3***6 | Болт (d=6, l=16, L0=16, H=4,2, S=10) | |
| 6.65Г.6402 | 6***2 | Шайба | |
| 8.65Г.6402 | 8***2 | Шайба | |
| М6.5915 | М***5 | Гайка | |
| М6х12.17473 | М***3 | Винт | |
| М6х12.17475 | М***5 | Винт | |
| М6х18.17475 | М***5 | Винт (d=6, l=18, L0=18, H=3, D=11) | |
| М6х8.17473 | М***3 | Винт | |
| М8.5915 | М***5 | Гайка | |
| М8х25.7796 | М***6 | Болт | |
| М8х30.7796 | М***6 | Болт | |
| М8х35.7795 | М***5 | Болт | |
| М8х55.7795 | М***5 | Болт | |
| 1 | 1***1 | Держатель | |
| 2 | 1***2 | Зеркало наружное | |
| 3 | 1***2 | Козырек | |
| 4 | 1***4 | Козырек | |
| 5 | 1***3 | Держатель | |
| 6 | 1***7 | Шнур резиновый | |
| 7 | 1***5 | Обойма козырька с осью | |
| 8 | 4***0 | Футляр аптечки | |
| 9 | 4***2 | Корпус | |
| 10 | А***0 | Пепельница | |
| 11 | А***5 | Коробка | |
| 12 | Т***3 | Термос ТУ 11.2.945.000 | |
| 13 | 1***1 | Коврик | |
| 14 | 1***2 | Коврик | |
| 15 | 1***9 | Шайба | |
| 16 | 1***3 | Держатель | |
| 17 | 1***3 | Держатель | |
| 18 | 1***1 | Крючок | |
| 19 | 1***0 | Кронштейн | |
| 20 | 1***1 | Втулка | |
| 21 | 1***4 | Кронштейн зеркала заднего вида | |
| 22 | 1***9 | Держатель | |
| 23 | 1***2 | Ось | |
| 24 | 1***3 | Обойма козырька | |
| 25 | 7***1 | Планка | |
| 26 | 1***4 | Ушко тренчика | |
| 27 | 4***7 | Зеркало наружное | |
| 28 | 4***9 | Ободок наружного зеркала | |
| 29 | 4***7 | Прокладка наружного зеркала | |
| 30 | А***1 | Гнездо | |
| 31 | Ш***4 | Шайба |
