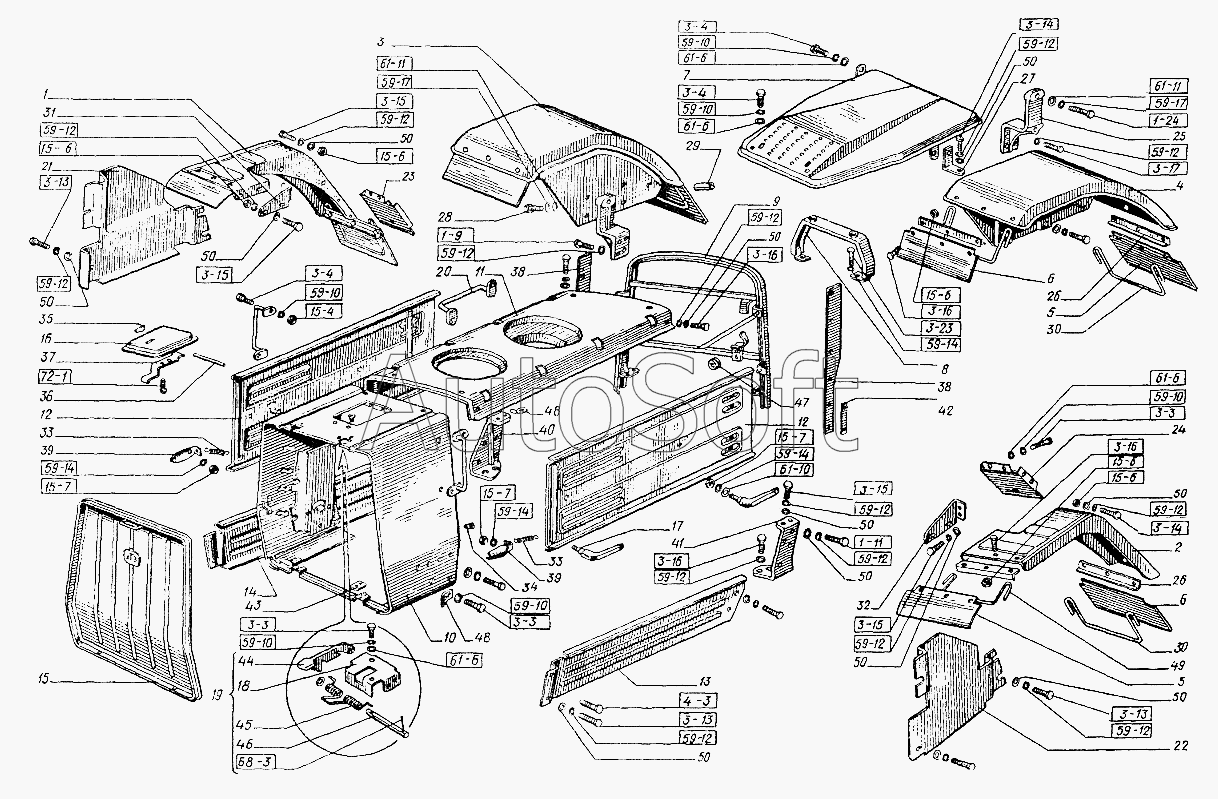

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Облицовка
1
2
3
4
5
5
6
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
30
31
32
33
33
34
35
36
37
38
38
39
39
40
41
42
43
44
45
46
47
48
48
49
50
50
50
50
50
50
50
50
50
50
50
М10х16.7796
М10х16.7796
М10х16.7796
3М10х16.7796
М10x20.7796
М10x20.7796
М10x25.7796
М10x25.7796
М10x25.7796
М10x25.7796
М10x30.7796
М10x30.7796
М10x30.7796
М10x30.7796
М10x35.7796
М10x45.7795
М10х55.7795
М12x25.7796
М14х65.7795
М8х16.7796
М8х16.7796
М8х16.7796
М8х20.7796
М8х20.7796
М8х20.7796
М10.5915
М10.5915
М10.5915
М10.5915
М10.5915
М10.5915
М10.5915
М10.5915
М10.5915
М10.5915
М12.5915
М12.5915
М12.5915
М12.5915
М12.5915
М12.5915
М8.5915
151К.47.001
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
12.65Г.6402
12.65Г.6402
12.65Г.6402
12.65Г.6402
12.65Г.6402
12.04.11371
14.65Г.6402
14.65Г.6402
14.04.11371
14.04.11371
8.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
8.04.11371
8.04.11371
8.04.11371
8.04.11371
2x12.397
25x13.1144
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10.65Г.6402 | 1***2 | Шайба | |
| 12.04.11371 | 1***1 | Шайба | |
| 12.65Г.6402 | 1***2 | Шайба | |
| 14.04.11371 | 1***1 | Шайба | |
| 14.65Г.6402 | 1***2 | Шайба | |
| 151К.47.001 | 1***1 | Облицовка | |
| 151К.47.058-02 | 1***2 | Рамка | |
| 25x13.1144 | 2***4 | Шуруп (d=5, L=13, D=10) | |
| 2x12.397 | 2***7 | Шплинт | |
| 3М10х16.7796 | 3***6 | Болт (d=10, l=16, L0=16, H=7, S=14) | |
| 8.04.11371 | 8***1 | Шайба | |
| 8.65Г.6402 | 8***2 | Шайба | |
| М10.5915 | М***5 | Гайка | |
| М10.5915 | М***5 | Гайка | |
| М10x20.7796 | М***6 | Болт | |
| М10x25.7796 | М***6 | Болт | |
| М10x30.7796 | М***6 | Болт | |
| М10x35.7796 | М***6 | Болт | |
| М10x45.7795 | М***5 | Болт | |
| М10х16.7796 | М***6 | Болт | |
| М10х55.7795 | М***5 | Болт | |
| М12.5915 | М***5 | Гайка | |
| М12.5915 | М***5 | Гайка | |
| М12x25.7796 | М***6 | Болт | |
| М14х65.7795 | М***5 | Болт | |
| М8.5915 | М***5 | Гайка | |
| М8х16.7796 | М***6 | Болт | |
| М8х20.7796 | М***6 | Болт | |
| 1 | 1***4 | Крыло правое | |
| 2 | 1***5 | Крыло левое | |
| 3 | 1***1 | Крыло заднее правое | |
| 4 | 1***1 | Крыло заднее левое | |
| 5 | 1***1 | Щиток грязевой | |
| 6 | 1***1 | Щиток грязевой | |
| 7 | 1***9 | Платформа | |
| 8 | 1***0 | Опора платформы | |
| 9 | 1***8 | Рамка | |
| 10 | 1***6 | Ограждение радиатора | |
| 11 | 1***3 | Капот | |
| 12 | 1***4 | Боковина | |
| 13 | 1***1 | Брызговик передний левый | |
| 14 | 1***1 | Брызговик передний правый | |
| 15 | 1***4 | Сетка | |
| 16 | 1***3 | Крышка люка | |
| 17 | 1***1 | Ручка надставки | |
| 18 | 1***А | Корпус | |
| 19 | 1***А | Защёлка | |
| 20 | 1***2 | Поручень | |
| 21 | 1***4 | Брызговик правый | |
| 22 | 1***5 | Брызговик левый | |
| 23 | 1***1 | Лист правый | |
| 24 | 1***1 | Лист левый | |
| 25 | 1***4 | Кронштейн | |
| 26 | 1***0 | Планка | |
| 27 | 1***0 | Кронштейн | |
| 28 | 1***4 | Болт | |
| 29 | 1***0 | Проставка | |
| 30 | 1***1 | Пружина | |
| 31 | 1***4 | Уголок | |
| 32 | 1***1 | Уголок | |
| 33 | 5***А | Пружина | |
| 34 | 1***7 | Упор резиновый | |
| 35 | 1***А | Ручка | |
| 36 | 1***1 | Ось петли люка | |
| 37 | 1***2 | Защелка люка | |
| 38 | 1***7 | Прокладка | |
| 39 | 1***8 | Фиксатор боковины | |
| 40 | 1***3 | Кронштейн правый | |
| 41 | 1***3 | Кронштейн левый | |
| 42 | 1***1 | Пластина | |
| 43 | 1***1 | Проставка | |
| 44 | 1***5 | Защелка | |
| 45 | 1***6 | Пружина | |
| 46 | 1***7 | Ось | |
| 47 | 1***5 | Втулка | |
| 48 | 1***4 | Ушко тренчика | |
| 49 | 1***0 | Пружина | |
| 50 | Ш***2 | Шайба |
