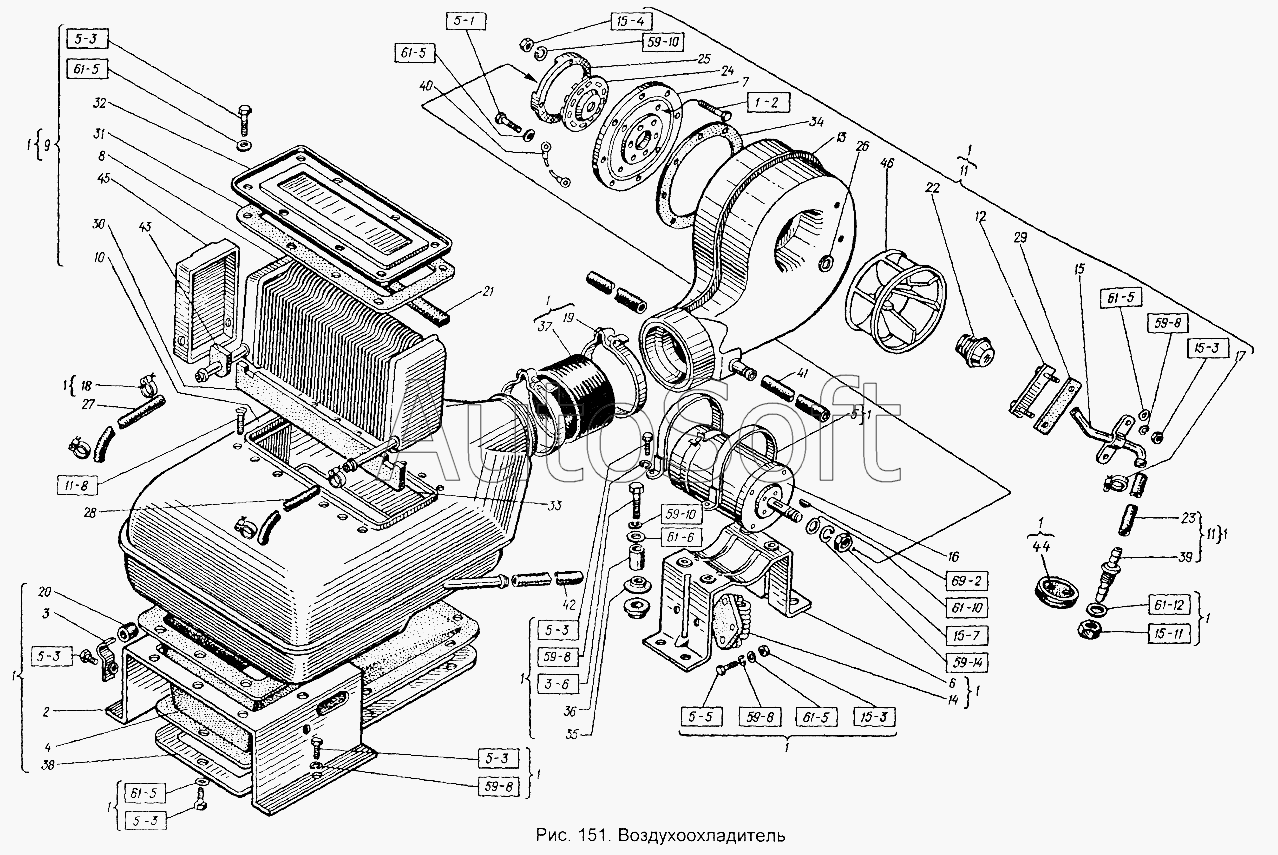

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Воздухоохладитель
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
М6х12.7798
М6х16.7798
М6х16.7798
М6х16.7798
М6х16.7798
М6х16.7798
М6х20.7798
М8х30.7796
М8х35.7795
М6х12.17475
М12.5915
М12.5915
М16.5915
М6.5915
М6.5915
М8.5915
12.65Г.6402
12.04.11371
16.04.11371
6.65Г.6402
6.65Г.6402
6.65Г.6402
6.65Г.6402
6.04.11371
6.04.11371
6.04.11371
6.04.11371
6.04.11371
8.65Г.6402
8.65Г.6402
8.04.11371
3x5.24071
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12.04.11371 | 1***1 | Шайба | |
| 12.65Г.6402 | 1***2 | Шайба | |
| 16.04.11371 | 1***1 | Шайба | |
| 3x5.24071 | 3***1 | Штифт (b=3, h=5, d=13) | |
| 6.04.11371 | 6***1 | Шайба | |
| 6.65Г.6402 | 6***2 | Шайба | |
| 8.04.11371 | 8***1 | Шайба | |
| 8.65Г.6402 | 8***2 | Шайба | |
| М12.5915 | М***5 | Гайка | |
| М12.5915 | М***5 | Гайка | |
| М16.5915 | М***5 | Гайка | |
| М6.5915 | М***5 | Гайка | |
| М6х12.17475 | М***5 | Винт | |
| М6х12.7798 | М***8 | Болт | |
| М6х16.7798 | М***8 | Болт | |
| М6х20.7798 | М***8 | Болт | |
| М8.5915 | М***5 | Гайка | |
| М8х30.7796 | М***6 | Болт | |
| М8х35.7795 | М***5 | Болт | |
| 1 | 1***0 | Воздухоохладитель | |
| 2 | 1***3 | Кронштейн | |
| 3 | 1***6 | Скоба | |
| 4 | 1***3 | Рукав | |
| 5 | 1***1 | Лента крепежная | |
| 6 | 1***1 | Кронштейн | |
| 7 | 1***7 | Фланец двигателя в сборе | |
| 8 | 1***8 | Теплообменник | |
| 9 | 1***1 | Воздуховод с теплообменником | |
| 10 | 1***1 | Воздуховод | |
| 11 | 1***1 | Вентилятор-увлажнитель | |
| 12 | 1***2 | Планка | |
| 13 | 1***А | Кожух | |
| 14 | 1***5 | Сопротивление | |
| 15 | 1***8 | Распылитель в сборе | |
| 16 | М***0 | Электродвигатель | |
| 17 | Х***8 | Хомутик стяжной | |
| 18 | Х***8 | Хомутик стяжной | |
| 19 | Х***5 | Хомут | |
| 20 | 7***5 | Труба резиновая | |
| 21 | 1***7 | Уплотнитель | |
| 22 | 1***2 | Колпачок | |
| 23 | 1***2 | Трубка подачи воды | |
| 24 | 1***8 | Крыльчатка | |
| 25 | 1***А | Венец | |
| 26 | 1***0 | Шайба | |
| 27 | 1***2 | Трубка | |
| 28 | 1***3 | Трубка | |
| 29 | 1***4 | Прокладка | |
| 30 | 1***1 | Прокладка | |
| 31 | 1***4 | Прокладка | |
| 32 | 1***1 | Крышка | |
| 33 | 1***6 | Планка | |
| 34 | 1***3 | Прокладка | |
| 35 | 1***4 | Амортизатор | |
| 36 | 1***5 | Втулка амортизатора | |
| 37 | 1***4 | Муфта | |
| 38 | 1***1 | Обечайка | |
| 39 | 1***2 | Штуцер | |
| 40 | 1***1 | Провод | |
| 41 | 1***1 | Шланг | |
| 42 | 1***3 | Шланг | |
| 43 | 1***2 | Уплотнитель | |
| 44 | 1***1 | Втулка | |
| 45 | 1***2 | Прокладка | |
| 46 | 1***0 | Колесо |
