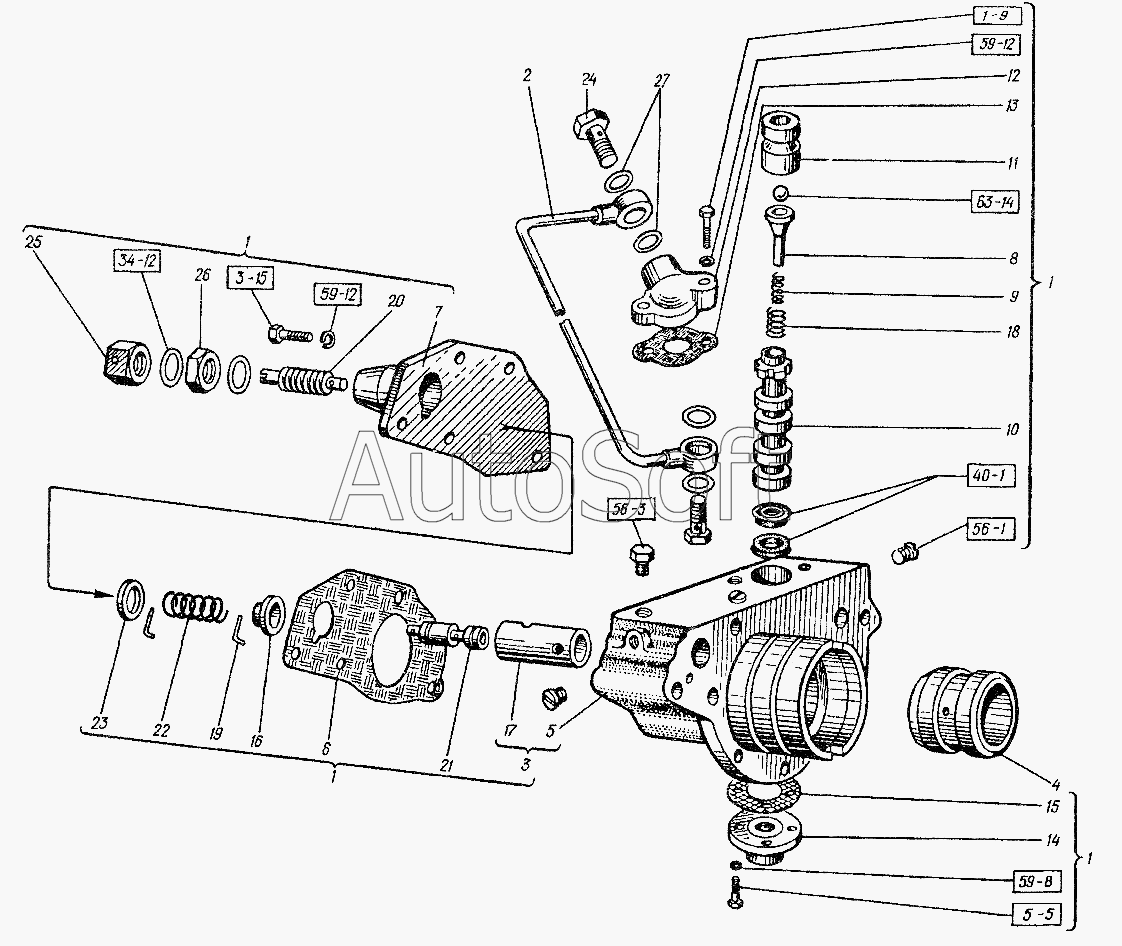

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Редуктор ВОМ. Механизм клапанный
1
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
М10x25.7796
М10x45.7795
М6х20.7798
018-022-25-2-2.9833
1-25-1.6678
1.2-9x22-1.8752
КГ 1/8"
КГ 3/8"
10.65Г.6402
10.65Г.6402
6.65Г.6402
11,112-100.3722
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 018-022-25-2-2.9833 | 0***3 | Кольцо | |
| 1-25-1.6678 | 1***8 | Манжета (d=13, D=26, h=5) | |
| 1.2-9x22-1.8752 | 1***2 | Манжета (d=9, D=22, h=7) | |
| 10.65Г.6402 | 1***2 | Шайба | |
| 11,112-100.3722 | 1***2 | Шарик | |
| 6.65Г.6402 | 6***2 | Шайба | |
| КГ 1/8" | К***" | Пробка (L=15, H=4,5, S=12) | |
| КГ 3/8" | К***" | Пробка (L=21, H=5, S=19) | |
| М10x25.7796 | М***6 | Болт | |
| М10x45.7795 | М***5 | Болт | |
| М6х20.7798 | М***8 | Болт | |
| 1 | 1***4 | Механизм клапанный | |
| 2 | 1***А | Труба | |
| 3 | 1***2 | Крышка | |
| 4 | 1***1 | Втулка | |
| 5 | 1***4 | Крышка | |
| 6 | 1***1 | Прокладка | |
| 7 | 1***1 | Фланец | |
| 8 | 1***1 | Гнездо клапана | |
| 9 | 1***9 | Пружина | |
| 10 | 1***А | Плунжер | |
| 11 | 1***1 | Седло | |
| 12 | 1***1 | Фланец | |
| 13 | 1***9 | Прокладка | |
| 14 | 1***2 | Крышка | |
| 15 | 1***А | Прокладка | |
| 16 | 1***А | Шайба | |
| 17 | 1***6 | Втулка | |
| 18 | 1***0 | Пружина | |
| 19 | 1***7 | Упор | |
| 20 | 1***3 | Винт регулировочный | |
| 21 | 1***4 | Клапан | |
| 22 | 1***А | Пружина | |
| 23 | 1***6 | Шайба винта | |
| 24 | Б***0 | Болт поворотного угольника | |
| 25 | Р***Б | Колпачок | |
| 26 | Р***Б | Гайка | |
| 27 | Ш***0 | Шайба поворотного угольника |
