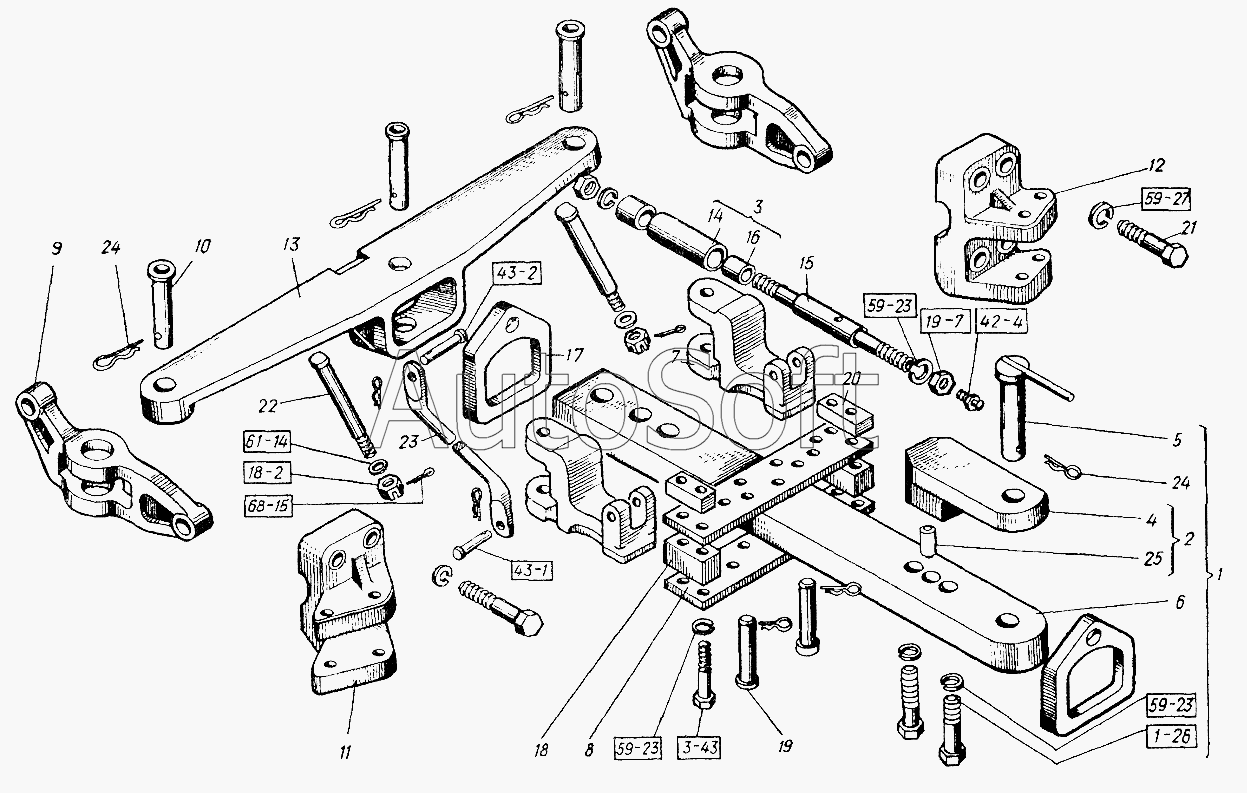

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Устройство тягово-сцепное
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
М20х1,5x150.7796
М20х70.7795
М20х1,5.5919
М20х1,5.5927
2.3.90.19853
6-22h12х105/96/50
2-22h12x90/9650
151.35.001-4А
20.65Г.6402
20.65Г.6402
20.65Г.6402
20.04.11371
27.65Г.6402
4x36.397
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.35.001-4А | 1***А | Устройство тягово-сцепное | |
| 2-22h12x90/9650 | 2***0 | Ось (d=22, D=28, l=90) | |
| 2.3.90.19853 | 2***3 | Масленка | |
| 20.04.11371 | 2***1 | Шайба | |
| 20.65Г.6402 | 2***2 | Шайба (d=20,5, b=S=4,5) | |
| 27.65Г.6402 | 2***2 | Шайба (d=27,5, b=S=6) | |
| 4x36.397 | 4***7 | Шплинт | |
| 6-22h12х105/96/50 | 6***0 | Ось (d=22, D=28, l=105) | |
| М20х1,5.5919 | М***9 | Гайка | |
| М20х1,5.5927 | М***7 | Гайка | |
| М20х1,5x150.7796 | М***6 | Болт (d=20, l=150, L0=46, H=11, S=27) | |
| М20х70.7795 | М***5 | Болт | |
| 1 | 1***1 | Маятник | |
| 2 | 1***4 | Проушина | |
| 3 | 1***5 | Ролик | |
| 4 | 1***6 | Проушина | |
| 5 | 7***1 | Шкворень | |
| 6 | 1***2 | Маятник | |
| 7 | 1***2 | Опора | |
| 8 | 1***2 | Планка | |
| 9 | 1***1 | Стяжка | |
| 10 | 1***1 | Палец | |
| 11 | 1***9 | Бугель левый | |
| 12 | 1***0 | Бугель правый | |
| 13 | 1***2 | Траверса | |
| 14 | 1***3 | Ролик | |
| 15 | 1***4 | Ось | |
| 16 | 1***1 | Втулка | |
| 17 | 1***9 | Стремя | |
| 18 | 1***0 | Проставка | |
| 19 | 1***1 | Палец | |
| 20 | 1***3 | Проставка | |
| 21 | 1***4 | Болт | |
| 22 | 1***6 | Палец тяги соединительный | |
| 23 | 1***2 | Растяжка | |
| 24 | 1***1 | Шплинт | |
| 25 | А***6 | Установочный штифт задней балки |
