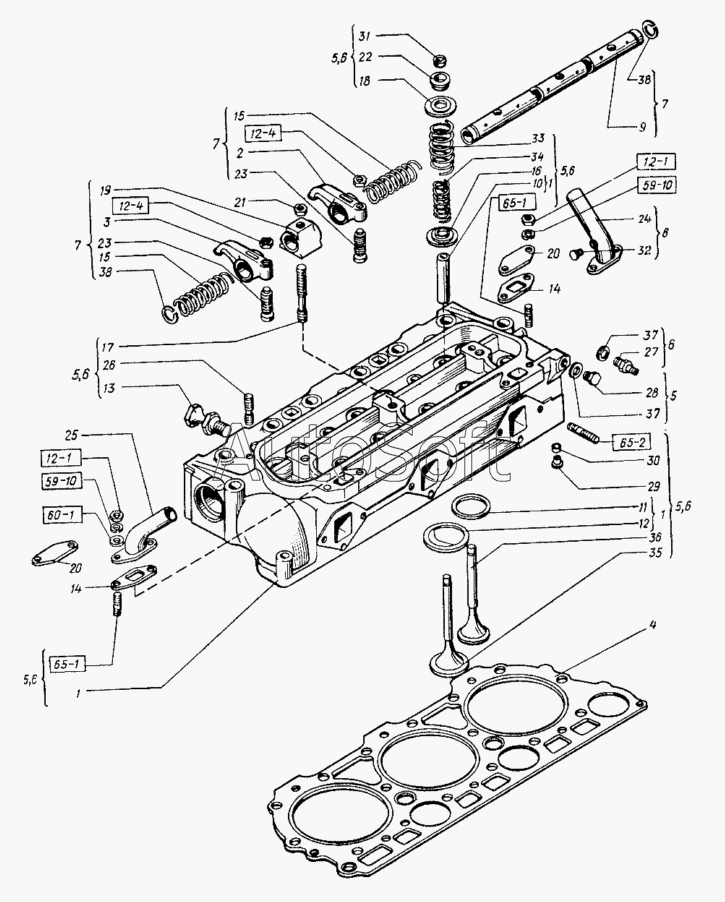

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Головка цилиндров
34
24
25
26
27
28
29
30
31
32
33
33
33
33
23
23
35
36
37
37
38
38
М12х1,25.2524
М12х1,25.2524
М12х1,25.2524
М12х1,25.2524
М8.2524
М8.2524
8.65Г.6402
8.65Г.6402
М10х35.22034
М8х20.22034
М8х20.22034
12
2
3
4
5
5
5
5
5
5
6
6
6
6
6
6
7
7
7
8
9
10
11
1
1
1
13
14
14
15
15
16
17
18
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8.65Г.6402 | 8***2 | Шайба | |
| М10х35.22034 | М***4 | Шпилька (d=10, l=35, l0=26, l1=12) | |
| М12х1,25.2524 | М***4 | Гайка (d=12, H=10, S=16) | |
| М12х1,25.2524 | М***4 | Гайка (d=12, H=10, S=16) | |
| М8.2524 | М***4 | Гайка (d=8, H=6,5, S=12) | |
| М8х20.22034 | М***4 | Шпилька (d=8, l=20, l0=16, l1=10) | |
| 1 | 6***2 | Головка цилиндров | |
| 2 | 6***2 | Коромысло выпускного клапана | |
| 3 | 6***2 | Коромысло впускного клапана | |
| 4 | 6***0 | Прокладка | |
| 5 | 6***0 | Головка с клапанами | |
| 6 | 6***1 | Головка с клапанами | |
| 7 | 6***0 | Механизм распределения | |
| 8 | 6***2 | Патрубок водоотводящий левый | |
| 9 | 6***1 | Ось коромысел | |
| 10 | 6***0 | Втулка направляющая или 236-10070.32 | |
| 11 | 6***0 | Седло выпускного клапана | |
| 12 | 6***0 | Седло | |
| 13 | 6***0 | Рым-болт | |
| 14 | 6***0 | Прокладка водяного патрубка | |
| 15 | 6***1 | Пружина | |
| 16 | 6***1 | Шайба | |
| 17 | 6***0 | Шпилька крепления стойки | |
| 18 | 6***0 | Тарелка клапана | |
| 19 | 6***1 | Стойка осей коромысел | |
| 20 | 6***0 | Крышка | |
| 21 | 6***0 | Гайка крепления стойки | |
| 22 | 6***0 | Втулка тарелки клапана | |
| 23 | 6***0 | Винт регулировочный | |
| 24 | 6***1 | Патрубок | |
| 25 | 6***1 | Патрубок водоотводящий правый | |
| 26 | 6***0 | Шпилька крепления форсунки | |
| 27 | 6***0 | Штуцер | |
| 28 | 6***0 | Пробка резьбовая | |
| 29 | 6***0 | Втулка | |
| 30 | 6***0 | Кольцо | |
| 31 | 6***Б | Сухарь клапана | |
| 32 | 6***0 | Заглушка | |
| 33 | 2***0 | Пружина клапана наружная | |
| 34 | 2***1 | Пружина клапана внутренняя | |
| 35 | А***2 | Клапан впускной | |
| 36 | А***3 | Клапан выпускной | |
| 37 | С***2 | Прокладка поворотного угольника | |
| 38 | С***8 | Кольцо стопорное |
