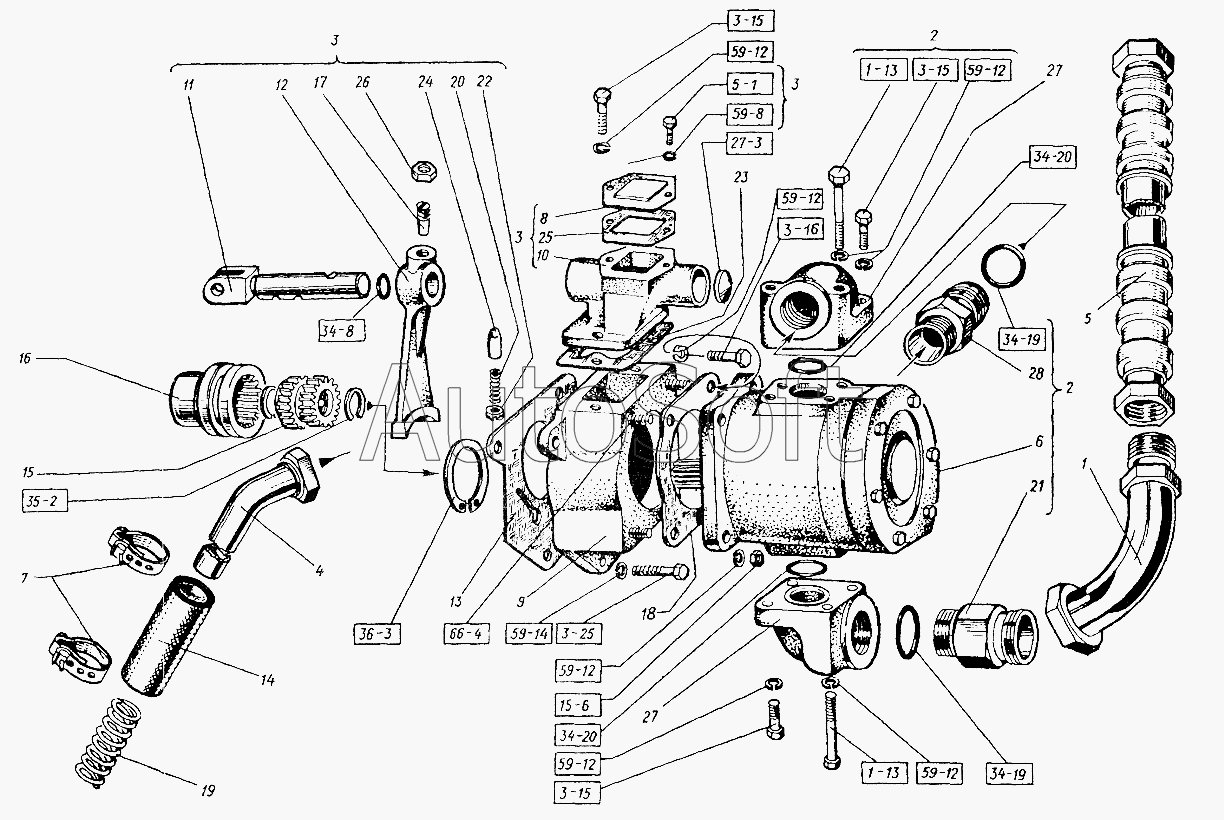

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Насос гидросистемы с механизмом включения
М10.5915
24
25
26
27
27
28
М10x25.7796
М10x25.7796
М10x25.7796
М10x30.7796
М10х65.7795
М10х65.7795
М12x35.7796
М6х12.7798
М10.5915
23
26.3111
014-018-25-2-2.9833
1Б25.13940
035-040-30-2-2.9833
035-040-30-2-2.9833
036-042-36-2-2.9833
036-042-36-2-2.9833
1Б72.13941
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
12.65Г.6402
6.65Г.6402
М10х30.22036
12
2
2
3
3
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 014-018-25-2-2.9833 | 0***3 | Кольцо | |
| 035-040-30-2-2.9833 | 0***3 | Кольцо | |
| 036-042-36-2-2.9833 | 0***3 | Кольцо | |
| 10.65Г.6402 | 1***2 | Шайба | |
| 12.65Г.6402 | 1***2 | Шайба | |
| 1Б25.13940 | 1***0 | Кольцо | |
| 1Б72.13941 | 1***1 | Кольцо | |
| 26.3111 | 2***1 | Заглушка | |
| 6.65Г.6402 | 6***2 | Шайба | |
| М10.5915 | М***5 | Гайка | |
| М10.5915 | М***5 | Гайка | |
| М10x25.7796 | М***6 | Болт | |
| М10x30.7796 | М***6 | Болт | |
| М10х30.22036 | М***6 | Шпилька (d=10, l=30, l0=25, l1=16) | |
| М10х65.7795 | М***5 | Болт | |
| М12x35.7796 | М***6 | Болт | |
| М6х12.7798 | М***8 | Болт | |
| 1 | 1***2 | Труба | |
| 2 | 1***1 | Насос гидравлической системы в сборе | |
| 3 | 1***4 | Крышка корпуса в сборе | |
| 4 | 1***5 | Труба | |
| 5 | Н***0 | Рукав | |
| 6 | Н***0 | Гидронасос | |
| 7 | Х***3 | Хомут | |
| 8 | 1***0 | Крышка | |
| 9 | 1***1 | Корпус привода гидронасоса | |
| 10 | 1***1 | Крышка | |
| 11 | 1***1 | Вилка включения гидравлического насоса | |
| 12 | 1***1 | Валик включения гидравлического насоса | |
| 13 | 1***1 | Прокладка | |
| 14 | 1***1 | Шланг | |
| 15 | 1***1 | Втулка | |
| 16 | 1***2 | Муфта подвижная | |
| 17 | 1***3 | Винт стопорный | |
| 18 | 1***5 | Прокладка | |
| 19 | 1***2 | Каркас | |
| 20 | 5***2 | Пружина фиксатора | |
| 21 | 1***5 | Штуцер | |
| 22 | 1***5 | Пробка | |
| 23 | 1***7 | Прокладка | |
| 24 | 1***9 | Фиксатор | |
| 25 | 1***1 | Прокладка | |
| 26 | Г***1 | Гайка | |
| 27 | Н***1 | Муфта | |
| 28 | Н***2 | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
