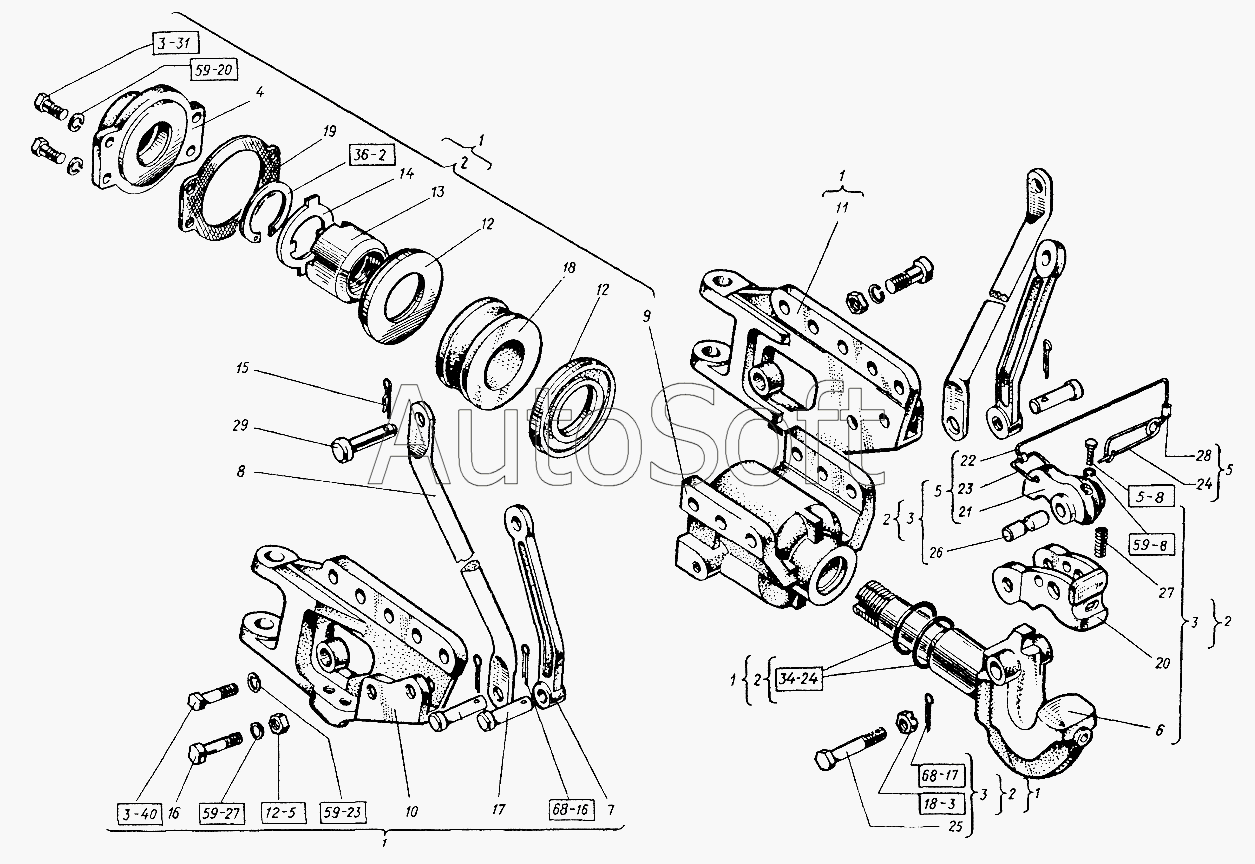

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Устройство тягово-сцепное
1
1
1
1
1
2
2
2
2
2
3
3
3
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
М16х35.7796
М20х55.7796
М6х40.7798
М27х2.5919
М27х2.2524
065-070-30-2-2.9833
2В62.13941
151.58.001-6
16.65Г.6402
20.65Г.6402
27.65Г.6402
6.65Г.6402
5x36.397
5x50.397
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 065-070-30-2-2.9833 | 0***3 | Кольцо | |
| 151.58.001-6 | 1***6 | Устройство тягово-сцепное | |
| 16.65Г.6402 | 1***2 | Шайба | |
| 20.65Г.6402 | 2***2 | Шайба (d=20,5, b=S=4,5) | |
| 27.65Г.6402 | 2***2 | Шайба (d=27,5, b=S=6) | |
| 2В62.13941 | 2***1 | Кольцо | |
| 5x36.397 | 5***7 | Шплинт | |
| 5x50.397 | 5***7 | Шплинт | |
| 6.65Г.6402 | 6***2 | Шайба | |
| М16х35.7796 | М***6 | Болт (d=16, l=35, L0=35, H=9, S=22) | |
| М20х55.7796 | М***6 | Болт | |
| М27х2.2524 | М***4 | Гайка | |
| М27х2.5919 | М***9 | Гайка | |
| М6х40.7798 | М***8 | Болт | |
| 1 | 1***3 | Корпус с кронштейнами | |
| 2 | 1***5 | Крюк с амортизатором | |
| 3 | 1***7 | Крюк с защелкой | |
| 4 | 1***8 | Крышка | |
| 5 | 1***9 | Защёлка | |
| 6 | 1***2 | Крюк | |
| 7 | 1***3 | Серьга раскоса | |
| 8 | 1***2 | Растяжка | |
| 9 | 1***8 | Корпус | |
| 10 | 1***9 | Кронштейн левый | |
| 11 | 1***0 | Кронштейн правый | |
| 12 | 1***А | Шайба упорная | |
| 13 | 1***3 | Гайка | |
| 14 | 1***6 | Шайба | |
| 15 | 1***1 | Шплинт | |
| 16 | 1***2 | Палец | |
| 17 | 1***2 | Ось 6-22h 12х90 ГОСТ 9650-80 | |
| 18 | 1***9 | Виброизолятор | |
| 19 | 1***0 | Прокладка | |
| 20 | 1***6 | Скоба | |
| 21 | 1***0 | Защёлка | |
| 22 | 1***1 | Канат | |
| 23 | 1***2 | Кольцо | |
| 24 | 1***3 | Стопор | |
| 25 | 1***4 | Палец | |
| 26 | 1***6 | Палец | |
| 27 | 1***А | Пружина | |
| 28 | 5***0 | Втулка | |
| 29 | 1***2 | Ось 22-22х/5х105 ГОСТ 9650-71 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
